| Номер в госреестре | 62337-15 |
| Наименование СИ | Термопреобразователи сопротивления платиновые |
| Обозначение типа СИ | K63BH4400.2000R |
| Изготовитель | "GUILCOR CAPTEURS", Франция |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления платиновые модели K63BH4400.2000R (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры корпуса подшипника ДГУ на Ленинградской АЭС-2 энергоблок № 1.
Принцип действия термопреобразователей основан на преобразовании измеряемой температуры в изменение электрического сопротивления платинового чувствительного элемента (ЧЭ) ТС.
Термопреобразователи конструктивно выполнены в виде измерительной вставки с ЧЭ, помещенным в защитный чехол из термостойкого пластика, к которому присоединен кабель с удлинительными проводами в тефлоновой оболочке. ЧЭ ТС имеет номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009 (МЭК 60751).
Схема соединения внутренних проводников термопреобразователей с чувствительным элементом: 3-х проводная.
Монтаж ТС на объекте измерений осуществляется при помощи штуцерного элемента. Внешний вид термопреобразователя представлен на рисунке 1.

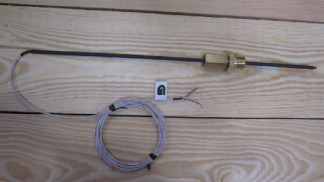

Рисунок 1 - Общий вид термопреобразователя сопротивления платинового модели
K63BH4400.2000R
Таблица 1
| Наименование характеристики | Значение |
| Диапазон измеряемых температур, °С | от минус 50 до плюс 180 |
| У словное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009/МЭК 60571 | Pt100 |
| Температурный коэффициент ТС a , °С-1 | 0,00385 |
| Номинальное значение сопротивления ТС при 0 °С (Ro), Ом (в зависимости от материала защитного чехла) | 100 |
| Класс допуска по ГОСТ 6651-2009/МЭК 60571 | В |
| Допуск по ГОСТ 6651-2009/МЭК 60571, °С (t - значение измеряемой температуры) | 0 ,0 о" + ,3 (0, +т |
| Длина кабеля с удлинительными проводами, мм | 2000 |
| Диаметр монтажной части ТС, мм | 5,2 |
| Длина монтажной части ТС, мм | 400 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от минус 40 до 180 95 |
наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания. Комплектность средства измерений
Термопреобразователь сопротивления платиновый модели K63BH4400.2000R 20 шт.
Паспорт 20 экз.
осуществляется по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
- термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С;
- термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.2 с общим диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004.. .0,02) °С;
- многоканальный прецизионный измеритель температуры МИТ 8.10(М) с пределами допускаемой основной абсолютной погрешности измерения сопротивления ±(10-5R+5 10-4), где R - измеряемое сопротивление, Ом.
приведены в паспорте на термопреобразователь сопротивления платиновый модели K63BH4400.2000R.
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления платиновым модели K63BH4400.2000R
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Международный стандарт МЭК 60751:2009 (2008-07). Промышленные чувствительные элементы термометров сопротивления из платины.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
| Зарегистрировано поверок | 20 |
| Поверителей | 1 |
| Актуальность данных | 10.03.2026 |
