| Номер в госреестре | 62333-15 |
| Наименование СИ | Усилители измерительные |
| Обозначение типа СИ | ME50S6, ME250S6 |
| Изготовитель | "Hottinger Baldwin Messtechnik GmbH", Германия |
| Год регистрации | 2015 |
| Срок свидетельства | 18.11.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Усилители измерительные ME50S6, ME250S6 (далее - усилители) предназначены для измерения электрических сигналов от датчиков различных физических величин и преобразования измеренных сигналов в аналоговые или цифровые выходные сигналы.
Усилители измерительные ME50S6, ME250S6 осуществляют усиление электрических сигналов от первичных измерительных преобразователей - тензометрических, пьезоэлектрических, потенциометрических, индуктивных и резистивных датчиков, термопар и термометров сопротивления, датчиков крутящего момента.

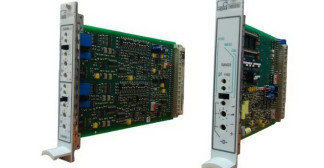

Усилители измерительные ME50S6, ME250S6 конструктивно выполнены в виде одноканальных или двухканальных измерительных модулей, встраиваемые в базовый блок. На лицевой панели расположены регулировки точки нуля и размаха сигнала.
Способ подключения измерительных преобразователей (четырехпроводное для ME250S6 или шестипроводное для ME50S6 и ME250S6).
Усилители работают практически со всеми видами измерительных преобразователей и имеют внутренний процессор, производящий цифровую обработку сигналов, поступающих с измерительных преобразователей.
Знак поверки наносится на свидетельство о поверке.
Управление настройками и параметрами режима работы усилителей, вывод информации на экран осуществляется посредством программного обеспечения, встроенного в защищенную память микроконтроллера.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | HBMME |
| Номер версии (идентификационный номер) ПО | Не ниже 1.6.0 |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные | - |
Защита программы управления усилителей и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по
Р 50.2.077-2014.
Основные метрологические и технические характеристики усилителей измерительных ME50S6, ME250S6, приведены в таблице 1.
Таблица 2 - Основные метрологические и технические характеристики усилителей измерительных ME50S6, ME250S6_
| Наименование | Характеристика (диапазон измерений, погрешность) | |
| 1 | 2 | 3 |
| Тип | ME50S6 | ME250S6 |
| Пределы допускаемой относительной погрешности преобразования, % | ± 0,1 | |
| Напряжение питания подключаемого датчика, В | 1; 5 | |
| Диапазоны сопротивлений подключаемых датчиков, Ом | от 60 до 4000 | |
| Коэффициенты преобразования, мВ/В - при напряжении питания датчика 5 В - при напряжении питания датчика 1 В | от 0,2 до 4 от 1 до 20 | |
| Измерение силы тока на входе усилителя, мА | от 0 до 20 | |
| Частота, кГц | 4,8 | |
| Схема подключения датчиков | 4- проводная 6- проводная | 4-х проводная |
| Количество каналов | 1 | 1; 2 |
| Предел допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающей среды на 10 °С, % | 0,1 | |
| Напряжение питания усилителей, В | 15 ± 0,5 | |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 118 х 110 х 130 | |
| Масса, г, не более | 500 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от минус 20 до плюс 60 от 35 до 65 от 84 до 106,7 |
наносят на титульный лист руководства по эксплуатации типографским способом методом трафаретной печати.
Комплектность усилителей измерительных ME50S6, ME250S6 представлена в таблице 2.
Таблица 3 - Комплектность усилителей измерительных ME50S6, ME250S6
| Наименование | Количество | Примечание |
| Усилитель | 1 | — |
| Руководство по эксплуатации | 1 | — |
| Методика поверки | 1 | РТ-МП-2510-551-2015 |
осуществляется по документу РТ-МП-2510-551-2015 «ГСИ. Усилители измерительные ME50S6, ME250S6. Методика поверки», утвержденному ФБУ “Ростест-Москва” 11 сентября 2015 года.
Основное оборудование, используемое при поверке:
1. Мосты эталонные переменного тока BN-100A ( Госреестр № 32602-12 ):
- пределы воспроизведения коэффициента преобразования, мВ/В: от 0,1 до 0,9;
- эквивалентное сопротивление измерительной части моста от 346 до 354 Ом;
- класс точности 0,0005.
2. Калибраторы К3608 ( Госреестр № 32876-06 ):
- пределы воспроизведения коэффициента преобразования, мВ/В: 1, 2, 5, 10, 100;
- эквивалентное сопротивление измерительной части калибратора от 350 или 1000 Ом;
- предел допускаемой приведенной погрешности ±0,01%.
3. Калибратор универсальный Fluke 5520A ( Госреестр № 23346-02 ):
- диапазон воспроизведения напряжения постоянного тока, В: от 0 до 32,99999; предел допускаемой абсолютной погрешности воспроизведения (AU): ±(0,0012*U+20 мкВ).
Методы измерений с помощью усилителей измерительных ME50S6, ME250S6 указаны в документе «Усилители измерительные ME50S6, ME250S6. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к усилителям измерительным ME50S6, ME250S6
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
Техническая документация фирмы «Hottinger Baldwin Messtechnik GmbH», Германия.
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 08.12.2024 |
