Комплексы микропроцессорных программируемых средств линейной телемеханики СКАД, 62263-15

Комплексы микропроцессорных программируемых средств линейной телемеханики «СКАД» (далее комплексы) предназначены для измерения аналоговых сигналов постоянного тока и сигналов термопреобразователей сопротивления, а также для воспроизведения аналоговых сигналов силы постоянного тока, сбора, обработки и регистрации измерительной информации.
Карточка СИ
Номер в госреестре 62263-15
Наименование СИ Комплексы микропроцессорных программируемых средств линейной телемеханики
Обозначение типа СИ СКАД
Изготовитель ЗАО "СКАД тех", г.Москва
Год регистрации 2015
Срок свидетельства 16.11.2021
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Комплексы микропроцессорных программируемых средств линейной телемеханики «СКАД» (далее комплексы) предназначены для измерения аналоговых сигналов постоянного тока и сигналов термопреобразователей сопротивления, а также для воспроизведения аналоговых сигналов силы постоянного тока, сбора, обработки и регистрации измерительной информации.

Описание

Комплексы используются в составе АСУ ТП транспортирования и хранения нефти и нефтепродуктов, в резервуарных парках, нефтебазах, нефтеналивных причалах, системах автоматического регулирования давления, телемеханизации, нефтепереработки, автоматизированных системах управления пожаротушением.

Комплексы предназначены для обеспечения централизованного телеконтроля и телеуправления технологическим оборудованием линейной части нефтепровода из районного, территориального и центрального диспетчерского пункта. Комплексы являются агрегатными, проектно-компонуемыми, с переменным составом модулей и блоков.

В общем случае комплексы состоят из:

-    измерительных преобразователей серий IM (Госреестр №49765-12), MACX (Госреестр №41972-09), MINI (Госреестр №47645-11) для согласования уровней сигналов, гальванической развязки выходных цепей первичных преобразователей (датчиков) и полевого оборудования и входных (выходных) цепей модулей аналого-цифрового преобразования из состава контроллеров, создания барьеров искробезопасности и питания первичных преобразователей и оборудования на входе и выходе комплексов;

-    модулей ввода-вывода аналоговых сигналов универсальных промышленных контроллеров Modicon М340 (Госреестр №38403-08), модулей аналоговых серии BMX (Госреестр №49662-12), модулей контроллеров Simatic S7-300 (Госреестр №15772-11), модулей контроллеров ACE3600 (Госреестр №34217-10) преобразующих аналоговые сигналы к цифровому виду в единицах измеряемого физического параметра модулей контроллера, осуществляющих обработку полученных сигналов и формирование сигналов сигнализации, автоматического управления по заданной программе, самодиагностику функционирования;

-    АРМ операторов на базе компьютеров типа IBM PC для визуализации технологических параметров, ведения протоколов и архивации данных (могут отсутствовать, определяется заказом).

Обмен данными комплексов с внешними системами осуществляется по протоколам передачи данных ModbusTCP, MODBUSRTU, МЭК60870-5-104, МЭК870-5-101, ProfibusDP/PA, Profinet, DeviceNET, ControlNET, Ethernet IP, HART, CAN, Fieldbus.

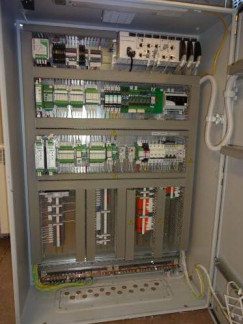

Все электрооборудование комплексов устанавливается в шкафах. Общий вид шкафов комплексов представлен на рисунке 1.

Рисунок 1 - Фото общего вида шкафов комплексов

Программное обеспечение

Встроенное ПО контроллеров комплекса предназначено для конфигурирования, диагностирования и управления работой модулей контроллеров, получения результатов измерений. Встроенное ПО контроллеров не влияет на метрологические характеристики комплексов. Программное обеспечение (ПО) комплекса идентифицируется в соответствии с таблицей 1.

Для защиты накопленной и текущей информации, а также конфигурационных параметров измерительных каналов (ИК) от несанкционированного доступа в комплексах предусмотрен контроль доступа: физический - запираемые шкафы, доступ к которым требует авторизации в соответствии со спецификой объекта, на котором устанавливается комплекс, и программный (доступ по паролю с регистрацией успеха и/или отказа в доступе - на уровне применяемого SCADA-пакета).

Уровень защиты ПО комплексов от непреднамеренных и преднамеренных изменений - высокий в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО комплексов с контроллерами

Идентификационные данные (признаки)

Значения

Идентификационное наименование ПО процессоров контроллеров

Modicon M340

Motorola

ACE3600

Siemens SIMATIC S7

Номер версии (идентификационный номер) ПО

не ниже 2.5

не ниже 15.02

не ниже V3.3.7 для модулей S7-31x

Цифровой идентификатор ПО

Не используется

Алгоритм вычисления цифрового идентификатора

Не используется

Таблица 2 - Метрологические характеристики ИК вида: преобразователь измерительный -модуль ввода аналоговых сигналов контроллера в диапазоне от 0(4) до 20 мА постоянного тока

Пределы допускаемой приведенной погрешности измерения аналоговых сигналов постоянного тока от 0(4) до 20 мА (приведенной к диапазону измерений), %

Тип модуля

Тип преобразователя измерительного

IM33-14EX-CDRI

IM33, MACX

6ES7 331-7№'1х-хххх контроллера Simatic S7-300

± 0,1

± 0,15

BMXAMI0410, BMXAMI0810 контроллера Modicon M340

± 0,15

± 0,2

8 AI, 16 AI контроллера АСЕ3600

± 0,15

± 0,2

Таблица 3 - Метрологические характеристики ИК вида: преобразователь измерительный сигналов термопреобразователей сопротивления типов Pt100, Ni100, 100П, 50П, 100М, 50М, 53М -модуль ввода аналоговых сигналов контроллеров_

Пределы допускаемой приведенной погрешности измерения сигналов термопреобразователей сопротивления (приведенной к диапазону измерений), %

Тип модуля

Тип преобразователя измерительного

MACX

IM34

6ES7 331-7№'1х-хххх контроллера Simatic S7-300

± 0,15

± 0,15

BMXAMI0410, BMXAMI0810 контроллера Modicon M340

± 0,2

± 0,2

8 AI, 16 AI контроллера АСЕ3600

± 0,2

± 0,2

Таблица 4 - Метрологические характеристики ИК вида: модуль с выходом аналоговых сигналов в виде силы постоянного тока от 0(4) до 20 мА - преобразователь измерительный_

Пределы допускаемой приведенной погрешности воспроизведения аналоговых сигналов силы постоянного тока от 0(4) до 20 мА (приведенной к диапазону измерений), %

Тип модуля

Тип преобразователя измерительного

IM35-22EX-HI,

IM35-11EX-HI,

IM35-11-HI

IM35-22EX-HI/24VDC,

IM35-11EX-HI/24VDC,

MINI

6ES7 332-5НР0х-хххх контроллера Simatic S7-300

± 0,25

± 0,15

BMX AMO 0210, BMX AMO 0410 контроллера Modicon M340

± 0,3

± 0,2

4 AO контроллера АСЕ3600

± 0,3

± 0,2

Рабочие условия применения:

-    температура окружающего воздуха    от 10 до 35 °С;

-    относительная влажность, не более    80 % при 25 °С;

-    атмосферное давление    от 84 до 107 кПа;

-    напряжение питания    220 В ± 10 %;

-    частота питающей сети    (50 ± 1) Гц.

Знак утверждения типа

наносится на шкафах, в которых установлены комплексы микропроцессорных программируемых средств линейной телемеханики «СКАД» и на титульных листах эксплуатационной документации типографским способом.

Комплектность

В комплект поставки входят:

1.    Комплекс (спецификация определяется заказом).

2.    Руководство по эксплуатации 4232-002-17080084-2015РЭ.

3.    Методика поверки.

Поверка

осуществляется в соответствии с документом МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки» с изменением № 1, утвержденным ФГУП «ВНИИМС» 28.11.2011 г.

Таблица 5 - Перечень основного оборудования для поверки

Средство измерений

Основные характеристики

Магазин электрического сопротивления MCP-60М (Госреестр № 2751-71)

Класс точности 0,02

Калибратор многофункциональный МС5-К (Госреестр № 18624-99)

Пределы допускаемой основной погрешности:

± (2- 10-4I + 1,5) мкА - в режиме измерения/ воспроизведения силы тока I в диапазоне от 0 до 25 мА,

I - измеренное либо установленное значение тока

Сведения о методах измерений

изложены в документе «Комплексы микропроцессорных программируемых средств линейной телемеханики «СКАД». Руководство по эксплуатации» 4232-002-17080084-2015РЭ.

Нормативные и технические документы, устанавливающие требования к комплексам микропроцессорных программируемых средств линейной телемеханики «СКАД»

Комплексы микропроцессорных программируемых средств линейной телемеханики «СКАД». Технические условия ТУ 4232-002-17080084-2015.

62263-15
Номер в ГРСИ РФ:
62263-15
Производитель / заявитель:
ЗАО "СКАД тех", г.Москва
Год регистрации:
2015
Cрок действия реестра:
16.11.2021
