| Номер в госреестре | 62241-15 |
| Наименование СИ | Датчики тока бесконтактные |
| Обозначение типа СИ | ДТБ 1 |
| Изготовитель | АО "НИИ физических измерений" (НИИФИ), г.Пенза |
| Год регистрации | 2015 |
| Срок свидетельства | 16.11.2021 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики тока бесконтактные ДТБ 1 (далее по тексту - датчики) предназначены для бесконтактного измерения силы тока.
Принципдействия основан на эффекте Холла.Под действием магнитного поля, вызванного входной силой тока, на выходе чувствительного элемента, появляется напряжение, пропорциональное входной силе тока. Сигнал с датчика Холла усиливается усилителем, преобразуется в аналоговый сигнал.
Основным узлом датчиков является чувствительный элемент, состоящий из датчика Холла и магнитопровода, в прорези которого размещен датчик Холла. Измерение тока осуществляется путем прокладывания проводника с измеряемым током в отверстие корпуса датчика.
Конструктивно датчики выполнены в виде моноблока. Для крепления на объекте датчики имеют в основании два крепежных отверстия под винты с резьбой М2-6Н и М4-6Н.

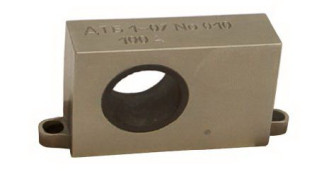

В зависимости от диапазона измерений датчик имеет одиннадцать вариантов исполнения. Общий вид датчика приведен на рисунке 1, габаритные и установочные размеры датчика на рисунке 2.
от 35 до 40
Метрологические и технические характеристики представлены в таблице 1.
Таблица 1
| Наименование параметра | Значение |
| Диапазон измерения в зависимости от исполнения, А: | |
| - ДТБ1; | 0-0,5 |
| - ДТБ1-01; | 0-1 |
| - ДТБ 1-02; | 0-3 |
| - ДТБ 1-03, ДТБ 1-09; | 0-5 |
| - ДТБ 1-04; | 0-10 |
| - ДТБ 1-05; | 0-25 |
| - ДТБ 1-06, ДТБ 1-10; | 0-50 |
| - ДТБ 1-07, ДТБ1-11; | 0-100 |
| - ДТБ 1-08 | 0-150 |
| Выходной сигнал напряжения постоянного тока, В | |
| - при нижнем пределе измерений: | 0,3 ± 0,2 |
| - при верхнем пределе измерений: | 6,0 ± 0,2 |
| Пределы допускаемой основной приведенной по | ±1,0 |
| грешности, % | |
| Диапазон рабочих температур, °С | от минус 40 до 50 |
| Пределы допускаемой дополнительной приведенной | |
| погрешностив диапазоне рабочих температур, % | ±3 |
| Габаритные и установочные размеры в зависимости | |
| от исполнения, мм: | |
| - ДТБ1 - ДТБ 1-04, ДТБ 1-09; | (35-0,25)х (14-0,18) х (12-0,18), М2-6Н |
| - ДТБ 1-05 - ДТБ 1-08, ДТБ1-10, ДТБ1-11 | (40-0,25) х(14-0,18) х (28-0,21), М4-6Н |
| Масса, кг, не более | 0,05 |
наносится на титульные листы эксплуатационной документации и на титульный лист формуляра офсетным способом.
В комплект поставки входят:
- датчик тока бесконтактный ДТБ 1;
- формуляр СДАИ.411113.001ФО;
- руководство по эксплуатации СДАИ.411113.001РЭ;
- методика поверки СДАИ.411113.001 МП.
осуществляется в соответствии с документом СДАИ411113.001МП «Датчики тока бесконтактные ДТБ 1. Методика поверки», утвержденным АО «НИИФИ» 25.08.2015 г.
Средства поверки:
- вольтметр универсальный цифровой В7-34 (Госреестр № 4649-80;диапазон измерений (0-1000) В,класс точности (0,01/0,002-0,02/0,01));
- прибор комбинированный цифровой Щ 301 (Госреестр № 8638-00; диапазон измерения тока от 0,1 нА до 1 А), класс точности (0,1/0,02-0,15/0,04);
- тераометр Е6-13А (Госреестр № 4649-80, диапазон измерений сопротивления от 10 Ом до 100 ТОм, погрешность ± 2,5%);
- источник питания постоянного тока Б5-71/4-ПРО (Госреестр № 42467-09; диапазон задаваемого напряжения от 0,2 до 75 В, погрешность ±(0,002иуст+0,1)).
Методика измерений содержится в руководстве по эксплуатации СДАИ.411113.001РЭ.
Нормативные и технические документы, устанавливающие требования к датчикам тока бесконтактным ДТБ 1
1. Датчики ока бесконтактные ДТБ 1. Технические условия СДАИ.411113.001 ТУ
2. ГОСТ 8.132-74 «Государственная система обеспечения единства измерений. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений силы тока от 0,04 до 300 А в диапазоне частот от 0,1 до 300 МГц».
