| Номер в госреестре | 62198-15 |
| Наименование СИ | Спектрометры люминесцентные |
| Обозначение типа СИ | LS 45 и LS 55 |
| Изготовитель | "PerkinElmer Inc.", США |
| Год регистрации | 2015 |
| Срок свидетельства | 03.11.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

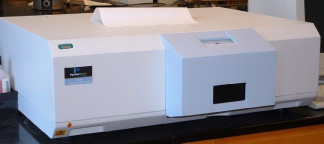

Спектрометры люминесцентные LS 45 и LS 55 (далее по тексту - спектрометры) предназначены для измерения интенсивности люминесцентного излучения и количественного химического анализа органических и неорганических веществ.
Принцип действия спектрометров основан на измерении интенсивности оптического излучения, возникающего либо вследствие образования продуктов химических реакций в возбуждённом состоянии, либо вследствие облучения образца излучением с определённой длиной волны, причём интенсивность излучения связана с концентрацией определяемого вещества.
Конструкция спектрометра включает в себя:
- источник возбуждения люминесценции - импульсная ксеноновая лампа;
- монохроматоры возбуждения и регистрации люминесценции типа Монка-Джиллисона с дифракционными решётками;
- кюветное отделение для кювет с длиной оптического пути 10 мм;
- систему регистрации;
- систему электропитания.
Спектрометры выполнены в едином корпусе настольного исполнения и управляются с помощью внешнего IBM-совместимого компьютера и специализированного программного обеспечения, позволяющего спектрометру работать в режимах измерения флуоресценции, фосфоресценции, хемилюминесценции и биолюминесценции.
Спектрометры могут комплектоваться большим набором специальных приспособлений, в том числе для термостатирования и охлаждения образцов._
Спектрометры люминесцентные LS 45 и LS 55 функционируют под управлением автономного специального программного обеспечения, установленного на персональный компьютер. Программное обеспечение осуществляет функции сбора, обработки и представления измеряемой информации. В зависимости от требований заказчика на спектрометры устанавливается либо PerkinElmer FLWinlab, либо BioLight BLStudio FL.
Программное обеспечение (ПО) имеет следующие идентификационные данные.
| Идентификационные данные (признаки) | Значение | |||
| LS 45 | LS 55 | |||
| Идентификационное наименование ПО | PerkinElmer FLWinlab | BioLight BLStudio FL | PerkinElmer FLWinlab | BioLight BLStudio FL |
| Номер версии (идентификационный номер) ПО | 4.00.02 и выше | 1.04.02 и выше | 4.00.02 и выше | 1.04.02 и выше |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - | |||
| Алгоритм вычисления цифрового идентификатора ПО | - | |||
Программное обеспечение записано в энергонезависимой памяти персонального компьютера и выдаёт сообщения об ошибках при попытках преднамеренного и непреднамеренного доступа, которые отправляет в лог-файл (журнал приложения).
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Таблица 2
| Наименование характеристики | Значение характеристики | |
| LS 45 | LS 55 | |
| Диапазон длин волн: Возбуждение, нм Эмиссия, нм | 200 - 800 200 - 900 | |
| Предел обнаружения фенола, мг/дм3 | 0,005 | |
| Предел допускаемого относительного среднего квадратического отклонения случайной составляющей погрешности измерений массовой концентрации фенола, % | 5 | |
| Пределы относительной систематической составляющей погрешности измерений массовой концентрации фенола, % | ± 10 | |
| Отношение Сигнал/Шум -для рамановской линии воды - для спектрометра люминесцентного LS 45 при длине волны возбуждения 260 нм, длине волны эмиссии 300 нм, ширине щелей обоих монохроматоров 10 нм и установленным в канал эмиссии светофильтром с 28 % пропусканием, не менее - для спектрометра люминесцентного LS 55 при длине волны возбуждения 260 нм, длине волны эмиссии 300 нм, ширине щели монохроматора возбуждения 10 нм, ширине щели монохроматора эмиссии 7 нм, не менее | 500:1 500:1 | |
| Спектральная ширина щели: Возбуждение, нм Эмиссия, нм | 10 2,5 - 15 10 2,5 - 20 |
| Скорость сканирования, нм/мин | 10 - 1500 |
| Напряжение питания переменного тока, В при частоте, Гц | 220 ± 22 50/60 |
| Потребляемая мощность, Вт, не более | 265 |
| Г абаритные размеры (ширина х глубина х высота), мм, не более | 265 х 790 х 680 |
| Масса, кг, не более | 49,5 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % - атмосферное давление, кПа | 25 ± 10 20 - 75 100 ± 4 |
наносится на титульный лист начального руководства пользователя печатным методом и на корпус спектрофотометра методом наклеивания.
Перечень основного и дополнительного оборудования приведен в таблице 3.
Таблица 3
| Наименование | Количество, шт |
| Спектрометр люминесцентный LS 45 или LS 55 | 1 |
| Светофильтр с 28 % пропусканием | 1 |
| Методика поверки | 1 |
| Руководство пользователя | 1 |
| Руководство по программному обеспечению** | 1 |
| Комплект ЗиП* | |
| Дополнительные системы термостатирования и охлаждения образцов* |
*Поставляется по требованию заказчика, как дополнительная опция.
**Поставляется, если у заказчика установлено программное обеспечение BioLight BLStudio FL.
осуществляется по документу МП 044.Д4-15«Государственная система обеспечения единства измерений. Спектрометры люминесцентные LS 45 и LS 55. Методика поверки», утвержденному ФГУП «ВНИИОФИ» «12» августа 2015 г.
Основные средства поверки
1 Государственный стандартный образец состава раствора фенола в этаноле (ГСО 9915-2011).
Основные метрологические характеристики:
Массовая концентрация фенола 1 г/дм .
Погрешность определения концентрации 1 % при доверительной вероятности р=0,95.
2 Вода 2-й степени чистоты.
Основные метрологические характеристики:
ГОСТ Р 52501-2005 (ИСО 3696:1987) Вода для лабораторного анализа. Технические условия.
1 « Руководство по эксплуатации спектрометров люминесцентных LS 45 и LS 55», разделы «Программа Scan (измерение)», «Программа Time Drive (кинетические измерения)», «Программа Well Plate Reader (считывание плашек)», «Программа Ratio Data Collection (измерение относительных данных)», «Программа Fast Filter Data Collection», «Программа ICBC Calibration (калибровка)», «Программа Concentration (измерение концентраций)».
2 «Руководство по программному обеспечению. Программное обеспечение BioLight Studio», разделы «Управление измерениями», «Модули ручного управления».
Нормативные и технические документы, устанавливающие требования к спектрометрометрам люминесцентным LS 45 и LS 55
Техническая документация «Perkin Elmer Inc.», США.
