| Номер в госреестре | 62192-15 |
| Наименование СИ | Преобразователи температуры и относительной влажности измерительные |
| Обозначение типа СИ | JWSK-5 |
| Изготовитель | "Beijing Collihigh Sensor Technology Co., Ltd.", Китай |
| Год регистрации | 2015 |
| Срок свидетельства | 03.11.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи температуры и относительной влажности измерительные JWSK-5 (далее по тексту - преобразователи или приборы) предназначены для измерений и контроля температуры и относительной влажности воздуха в помещениях, а также в воздуховодах систем кондиционирования и вентиляции.
Принцип работы приборов основан на измерении и преобразовании сигналов, поступающих от первичных преобразователей (датчиков) температуры и относительной влажности в цифровой сигнал, индицируемый на встроенном жидкокристаллическом дисплее прибора.
Преобразователи являются переносными микропроцессорными приборами и конструктивно выполнены в виде пластикового прямоугольного корпуса с присоединенным напрямую или при помощи удлинительного кабеля измерительным зондом в металлической защитной оболочке, с интегрированными датчиками температуры и относительной влажности. Внутри корпуса размещена электронная плата микропроцессора с клеммами для подключения измерительного зонда, внешних сигнальных проводов и электропитания. На лицевой панели приборов расположен жидкокристаллический дисплей и 4 управляющие кнопки внутреннего диалогового меню прибора.

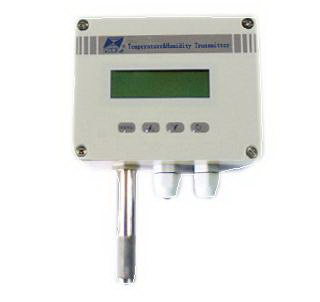

Фотография общего вида приборов представлена на рисунке 1.
Программное обеспечение (ПО) преобразователей состоит только из встроенной, метрологически значимой, части ПО. Данное ПО устанавливается в преобразователь на заводе-изготовителе во время производственного цикла и недоступно пользователю. Данное ПО не подлежит изменению на протяжении всего времени функционирования прибора. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | JWSK-5 |
| Номер версии (идентификационный номер) ПО ( ) | 1.0.0 |
| Цифровой идентификатор программного обеспечения | по номеру версии |
-(*)-
Примечание: - и более поздние версии.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» (в соответствии с рекомендацией по метрологии Р 50.2.077-2014). ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Основные метрологические и технические характеристики преобразователей представлены в таблице 2.
| Таблице 2 | |
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от минус 40 до плюс 120 |
| Пределы допускаемой абсолютной погрешности канала измерений температуры, °С | ± 0,5 (при температуре окружающей среды 20±5 °С); ± 0,6 (при температуре окружающей среды от 0 до плюс 15 °С и св. плюс 15 до плюс 40 °С); ± 1,0 (в остальном диапазоне) |
| Диапазон измерений (показаний) относительной влажности, % | от 5 до 95 (от 0 до 100) |
| Пределы допускаемой абсолютной погрешности канала измерений относительной влажности, % (при температуре окружающей среды 20±5 °С) | ±3,0 (в диапазоне от 20 до 70 %); ±4,0 (в остальном диапазоне) |
| Цена наименьшего разряда ж/к дисплея, °С (%) | 0,1 |
| Напряжение питания постоянного тока, В | 24 |
| Масса, не более, г | 1000 |
| Габаритные размеры, мм: - корпуса: - зонда: | 115 х 90 х 55; 014 х 70 |
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации: - температура окружающей среды, °С: - корпуса: - зонда: - относительная влажность воздуха, %, не более | от минус 20 до плюс 60; от минус 40 до плюс 120; 95 (без конденсации) |
наносится на титульный лист руководства по эксплуатации (в правом верхнем углу) типографским способом, а также на корпус преобразователь с помощью наклейки.
В комплект поставки преобразователя входят:
- Преобразователь - 1 шт.;
- Паспорт (на русском языке) - 1 экз.;
- Методика поверки - 1 экз.
осуществляется в соответствии с документом МП 62192-15 «. Методика поверки», утверждённым ФГУП «ВНИИМС», 04.06.2015 г.
Основные средства поверки:
- термометр электронный лабораторный «ЛТ-300», диапазон измеряемых температур: -50...+300 °С; пределы допускаемой основной абсолютной погрешности: ±0,05 °С (в диапазоне: -50...+199,9 °С);
- камера климатическая КХТВ-100-0, диапазон воспроизводимых температур:
-70.. .+80 °С, диапазон воспроизведения относительной влажности: 10.98 %;
- измеритель комбинированный Testo 645 с зондом 0636 9741 диапазон измерения относительной влажности: 5.95 %, пределы допускаемой абсолютной погрешности измерения относительной влажности: ±1,0 %;
- термостаты переливные прецизионные ТПП-1.0, ТПП-1.2, диапазон воспроизводимых температур: -60...+300 °С, нестабильность поддержания заданной температуры: ±(0,004.0,02) °С.
отсутствуют.
Нормативные и технические документы, устанавливающие требования к преобразователям температуры и относительной влажности измерительным JWSK-5
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Техническая документация фирмы-изготовителя.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
