| Номер в госреестре | 62104-15 |
| Наименование СИ | Преобразователи уровня радиоизотопные |
| Обозначение типа СИ | LFXG-H-48 |
| Изготовитель | "OHMART/VEGA Corporation", США |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи уровня радиоизотопные LFXG-H-48 (далее - преобразователи) предназначены для непрерывного автоматического дистанционного измерения уровня сыпучих материалов (угля) в бункерах и при транспортировке, преобразования измеренного значения в цифровой сигнал Fieldbus и унифицированный токовый сигнал 4^20 мА.
Принцип действия преобразователя основан на определении степени ослабления (поглощения) гамма-излучения от источника, при его прохождении сквозь материалы. Степень ослабления (поглощения) гамма-излучения зависит от плотности продукта и толщины слоя, сквозь который проходит излучение. Интенсивность поступающего на детектор излучения обратно пропорциональна уровню заполнения резервуара.
Преобразователь состоит из защитного держателя радиоизотопного источника гамма-излучения Цезий-137, излучающего гамма-лучи низкой энергии 0,66 МэВ, радиометрического датчика FiberFlex с гибким пластиковым детектором.
Защитный держатель состоит из заполненной свинцом стальной экранирующей оболочки, которая формирует узкий пучок излучения в заданном направлении, ограничивая степень излучения до допустимых значений. Измерение осуществляется снаружи бака, без контакта со средой. Защитный держатель с источником гамма-излучения и датчик FiberFlex устанавливаются на противоположных сторонах резервуара на высоте необходимого диапазона измерений. Детектор изготовлен из специального материала - сцинтиллятора, обладающего способностью излучать свет при поглощении ионизирующего излучения. Свет, излученный при сцинтилляции, собирается на фотоприемнике и преобразуется фотоэлектронным умножителем в импульсы тока. Электронный блок GEN2000 обрабатывает полученные сигналы и формирует соответствующие токовые выходные сигналы. Измеренные значения усиливаются и преобразуются микропроцессором в выходной сигнал для последующей передачи в АСУ ТП в кодированном виде.

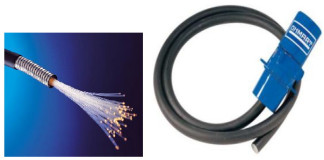

Внешний вид датчика FiberFlex приведен на рисунке 1, функциональная схема преобразователя - на рисунке 2.
Держатель
источника
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Таблица 1
| Наименование характеристики | Значение |
| Диапазон измерений уровня, мм | от 0 до 1219 |
| Пределы допускаемой приведенной погрешности преобразования измеренного значения уровня в токовый сигнал, % | ±1,0 |
| Диапазон изменения выходного сигнала, мА | от 4 до 20 |
| Входное напряжение от источника питания постоянного тока, В | от 20 до 60 |
| Входное напряжение от источника питания переменного тока, В | от 100 до 230 |
| Потребляемая мощность, Вт, не более | 15 |
| Степень защиты от внешних воздействий по ГОСТ 14254-96 | IP66 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающего воздуха, %, не более | от минус 20 до 50 95 |
| Масса датчика FiberFlex с детектором, кг, не более | 7,27 |
| Масса защитного держателя с источником гамма-излучения Цезий-137, кг, не более | 38 |
| Г абаритные размеры защитного держателя с источником гамма-излучения Цезий-137 (длинахширина х высота), мм, не более | 285x200x215 |
| Г абаритные размеры датчика FiberFlex с детектором (диаметр х высота), мм, не более | 127x1575 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист руководства по эксплуатации типографским способом, а также на корпус прибора в виде наклейки.
Преобразователь уровня радиоизотопный LFXG-H-48 в составе датчик FiberFlex защитный держатель источник гамма-излучения Цезий-137 Руководство по эксплуатации Методика поверки Паспорт
1 шт. 1 шт. 1 шт.
1 экз. 1 экз. 1 экз.
осуществляется согласно документу МП 62104-15 «Преобразователи уровня радиоизотопные LFXG-H-48. Методика поверки», утвержденному ФГУП «ВНИИМС» в апреле 2015 г.
Основные средства поверки: дальномер лазерный GLM 50 Proffesional (госреестр 50858-12), диапазон измерений расстояний от 0,05 до 50 м, пределы допускаемой погрешности измерений ± 1,5 мм; калибратор процессов многофункциональный FLUKE-726 (Госреестр 52221-12), диапазон измерений тока от минус 24 до 24 мА, пределы допускаемой абсолютной погрешности ±(0,0002-1изм. + 0,002 мА).
приведены в руководстве по эксплуатации, раздел 1-8.
Нормативные и технические документы, устанавливающие требования к преобразователям уровня радиоизотопным LFXG-H-48
1. ГОСТ 28725-90 Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний.
2. Техническая документация изготовителя OHMART/VEGA Corporation, США.
