| Номер в госреестре | 62095-15 |
| Наименование СИ | Уровнемеры магнитострикционные |
| Обозначение типа СИ | KYCM-HX600F |
| Изготовитель | "Xinhui Kangyu Control Systems Engineering Inc.", Китай |
| Год регистрации | 2015 |
| Срок свидетельства | 30.10.2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры магнитострикционные KYCM-HX600F (далее - уровнемеры) предназначены для измерений уровня жидкости с последующим преобразованием измеренной величины в выходной токовый сигнал.
Принцип действия уровнемеров основан на магнитострикционном эффекте. Для измерения уровня жидкости в резервуаре располагается вертикальный волновод из магнитострикцион-ного материала в защитной оболочке. По волноводу свободно перемещается поплавок, плавающий в жидкости, содержащий постоянные магниты. При протекании по волноводу электрического тока возникает магнитное поле, взаимодействующее с магнитным полем поплавка. При подаче импульса по волноводу в зоне нахождения поплавка из-за магнитострикционного эффекта возникает механическая деформация волновода, вследствие которой по нему начинает распространяться волна. По времени между генерацией импульса и регистрацией фронта волны в верхней точке волновода определяется уровень жидкости.
Уровнемеры состоят из:
- корпуса, в котором расположен электронный блок без дисплея,
- зонда стержневого (металлическая труба из нержавеющей стали).

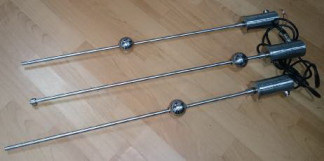

Общий вид уровнемеров магнитострикционных KYCM-HX600F представлен на рисунке 1.
На рисунке 2 указаны место пломбировки уровнемеров пломбой с клеймом поверителя, установленной на корпусе электронного блока.
поверительная
пломба
Таблица 1
| Характеристика | Значение характеристики |
| Диапазон измерений уровня жидкости, м | от 0 до 0,6 |
| Пределы допускаемой абсолютной погрешности измерений уровня жидкости, мм | ±1 |
| Температура измеряемой среды, °С | от минус 40 до плюс 100 |
| Температура окружающего воздуха, °С | от минус 20 до плюс 80 |
| Потребляемая мощность, Вт | 0,48 |
| Напряжение питания постоянного тока, В | 24 ±10 % |
| Г абаритные размеры, мм | 80 х 835 |
| Масса, кг, не более | 1 |
наносят на титульный лист руководства по эксплуатации типографским методом. Комплектность средства измерений
| Наименование | Кол. |
| Уровнемер магнитострикционный KYCM-HX600F | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки | 1 |
| Упаковка | 1 |
осуществляется по документу МП 62095-15 «Уровнемеры магнитострикционные KYCM-HX600F. Методика поверки», утвержденному ФГУП «ВНИИМС» 28 августа 2015 года.
Основные средства поверки:
- установка уровнемерная поверочная, с погрешностью ± 0,3 мм и диапазоном измерений от 0 до 1 м;
- рулетка измерительная металлическая по ГОСТ 7502-98 класса точности 2;
- миллиамперметр постоянного тока с верхним пределом измерений 25 мА и классом точности 0,05.
Нормативные и технические документы, устанавливающие требования к уровнемерам магнитострикционным KYCM-HX600F
- техническая документация фирмы-изготовителя.
Методы измерений описаны в руководстве по эксплуатации
