| Номер в госреестре | 61972-15 |
| Наименование СИ | Полуприцепы-цистерны |
| Обозначение типа СИ | ALI RIZA USTA ППЦ-40 |
| Изготовитель | "ALI RIZA USTA TANKER SAN. VE TIC. Ltd. STI", Турция |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Полуприцепы-цистерны ALI RIZA USTA ППЦ-40 (далее - ППЦ) предназначены для измерений объема нефтепродуктов плотностью от 700 до 860 кг/м .
Принцип работы ППЦ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком.

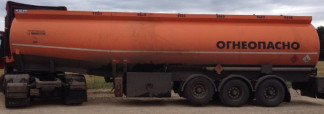

ППЦ является мерой полной вместимости и представляет собой стальную сварную цистерну, имеющую в поперечном сечении круглую форму. ППЦ состоит из шести герметичных отсеков. Внутри цистерн имеются перегородки-волнорезы с отверстиями-лазами. Каждый отсек цистерны оборудован заливной горловиной круглой формы с установленной планкой уровня налива из металлического уголка.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие;
На боковых сторонах и сзади цистерна имеет надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.
На рисунке 2 приведено обозначение места расположения заклепки для нанесения оттиска поверительного клейма и для предотвращения изменения положения планки уровня налива.
Рисунок 2 - Обозначение места для нанесения оттиска поверительного клейма
Заклепка с клеймом
поберителя
Основные характеристики цистерн приведены в таблице 1.
Таблица 1
| Параметр | Значение | |||
| Номер цистерны | NP9A3TY | NP9A3TY | NP9A1ST | NP9A1ST |
| STDH | STDH | WAE | WAE | |
| 042052 | 042065 | 3042092 | 3042117 | |
| Номинальная вместимость цистерны, дм3 | 40500 | |||
| 1-я секция | 11220 | 11280 | 11245 | 11350 |
| 2-я секция | 5790 | 5670 | 6040 | 6080 |
| 3-я секция | 5720 | 5690 | 5010 | 4940 |
| 4-я секция | 5720 | 5660 | 6050 | 6070 |
| 5-я секция | 5640 | 5680 | 6080 | 6030 |
| 6-я секция | 6410 | 6520 | 6075 | 6030 |
| Пределы допускаемой относительной | ±0,4 | |||
| погрешности измерений объема, % | ||||
| Разность между номинальной и | ±1,5 | |||
| действительной вместимостью | ||||
| цистерны, %, не более | ||||
| Масса, кг, не более | 8500 | |||
| Длина, мм, не более | 10600 | |||
| Высота цистерны, мм, не более | 2450 | |||
| Ширина, мм, не более | 2450 | |||
| Температура окружающей среды при | от минус 40 до плюс 50 | |||
| эксплуатации, °С | ||||
наносится на маркировочную табличку в виде алюминиевого стикера и на титульный лист руководства по эксплуатации печатным способом.
Комплект поставки цистерны приведен в таблице 2.
| Комплектующие | Обозначение | Количество |
| Полуприцеп-цистерна | ALI RIZA USTA ППЦ-40 | 4 шт. |
| Запасные части, инструменты и принадлежности | 4 комплекта | |
| Руководство по эксплуатации | 4 шт. |
осуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».
Основные средства поверки:
- эталонный счетчик жидкости, пределы относительной погрешности ± 0,15 %;
- эталонные мерники 2-го разряда вместимостью 200, 500, 1000, 2000, 5000 дм3.
Методика измерений в руководстве по эксплуатации «Полуприцеп-цистерна ALI RIZA USTA ППЦ-40».
Нормативные и технические документы, устанавливающие требования к полуприцепам-цистернам ALI RIZA USTA ППЦ-40
1. Техническая документация фирмы изготовителя.
| Зарегистрировано поверок | 13 |
| Поверителей | 8 |
| Актуальность данных | 25.10.2025 |
