| Номер в госреестре | 61941-15 |
| Наименование СИ | Трубки диоптрийные |
| Обозначение типа СИ | DPT-5/+5 (0.2), DPT-5/+5 (0.1), DPT-3/+1, DPT-1/+3, DPT-1.6/+1.6, DPT-6/+4, DPT-7/+3 |
| Изготовитель | "Trioptics GmbH", Германия |
| Год регистрации | 2015 |
| Срок свидетельства | 24.11.2025 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Трубки диоптрийные DPT-5/+5 (0.2), DPT-5/+5 (0.1), DPT-3/+1, DPT-1/+3, DPT-1.6/+1.6, DPT-6/+4, DPT-7/+3 (далее по тексту - трубки) предназначены для измерения оптической силы линз в диоптриях (дптр). Трубки диоптрийные имеют широкое применение в сфере оптического производственного контроля и позволяют проводить проверку правильности градуировки окуляров, телескопов, автоколлиматоров, контроль диапазона фокусировки и настройки на бесконечность окуляров, проверку астигматизма телескопов, измерение величины сходимости или расходимости пучка лучей.
Трубки диоптрийные представляют собой телескопические системы, состоящие из объектива, окуляра, сетки в виде перекрестия и шкалы, нанесенной на фокусирующем кольце трубки, в различных пределах, указанных в названии трубок, с ценой деления 0,2 или
0,1 диоптрии. Объектив трубки имеет возможность перемещения вдоль оптической оси относительно сетки. Окуляр имеет диоптрийную наводку для установки на резкость сетки по глазу наблюдателя. Фиксирование глаза на сетку необходимо для устранения погрешности измерения, вызванную аметропией глаза оператора.
Принцип измерений с помощью трубок диоптрийных основан на измерении сходимости или расходимости пучка лучей. Сходимость или расходимость пучка лучей в одну диоптрию определяется непараллельностью пучка лучей, точка схождения которых находится на расстоянии 1 м от главной плоскости оптической системы.
При фокусировке трубки диоптрийной на удаленные предметы, расстояние до которых составляет не менее 50—100 м, шкала трубки должна показывать нуль диоптрий, что указывает на правильность юстировки трубки. Для измерения оптической силы линзы опорный фланец трубки диоптрийной прижимают вплотную к линзе и, смещая объектив трубки, добиваются резкого изображения удаленного предмета. Отсчет по шкале трубки диоптрийной укажет оптическую силу линзы.
При проверке, например, диоптрийной установки окуляров опорный фланец трубки диоптрийной также прижимают вплотную к проверяемому окуляру и, смещая объектив трубки, добиваются одновременной резкости изображения сетки окуляра и перекрестия трубки диоптрийной. Отсчет по шкале трубки диоптрийной укажет диоптрийную установку окуляра в данном положении. Если показания шкалы трубки диоптрийной и шкалы окуляра не совпадают, то необходимо исправить показание шкалы окуляра, отпустив стопорные винты и установив шкалу по показанию трубки диоптрийной
Конструктивно трубки диоптрийные выполнены в виде цилиндрических телескопических систем, опорный фланец которых имеет форму шестигранника и является съемным. После снятия фланца соединительная резьба M 38*1 мм может использоваться для присоединения трубок диоптрийных к пользовательским носителям или другим устройствам. Перемещение объектива трубок осуществляется вращением фокусирующего кольца, оснащенного шкалой с белыми штрихами (положительный диапазон диоптрий) и с красными штрихами (отрицательный диапазон диоптрий). Исключение составляет конструкция трубки DPT-1.6/+1.6, в которой фокусировка выполняется перемещением фокусирующего кольца вдоль цилиндрического корпуса трубки.

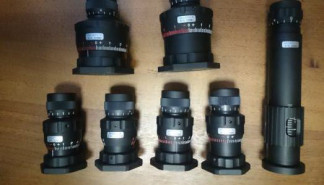

Рисунок 1 - Общий вид трубок диоптрийных DPT-5/+5 (0.2), DPT-5/+5 (0.1), DPT-3/+1, DPT-1/+3, DPT-1.6/+1.6, DPT-6/+4, DPT-7/+3 с указанием мест нанесения маркировки
Метрологические и технические характеристики трубок диоптрийных приведены в таблице 1.
Таблица 1
| Наименование характеристик | Значение характеристик | ||||||
| DPT -5/+5 (0.2) | DPT -5/+5 (0.1) | DPT -1/+3 | DPT -3/+1 | DPT -6/+4 | DPT -7/+3 | DPT -1.6/+1.6 | |
| Диапазон измерений оптической силы, дптр | от -5 до +5 | от -1 до +3 | от -3 до +1 | от -6 до +4 | от -7 до +3 | от -1,6 до +1,6 | |
| Пределы допускаемой абсолютной погрешности измерения оптической силы, дптр | ±0,1 | ±0,05 | ±0,1 | ±0,05 | ±0,1 | ||
| Цена деления, дптр | 0,2 | 0,1 | 0,2 | 0,1 | 0,2 | ||
| Габаритные размеры (ширинах высота), мм, не более | 48х92 | 48х83 | 48х90 | 48х92 | 48х175 | ||
| Масса, кг, не более | 180 | 260 | 180 | 185 | 185 | 270 | 380 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % | 20 ± 5 30 - 80 | ||||||
наносится типографским способом на титульный лист Руководства по эксплуатации и на корпуса трубок методом наклеивания.
| Таблица 2 | |
| Наименование | Количество, шт. |
| Трубка диоптрийная DPT-5/+5 (0.2)/ DPT-5/+5 (0.1)/ DPT-3/+1/ DPT-1/+3/ DPT-1.6/+1.6/ DPT-6/+4/ DPT-7/+3 | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки | 1 |
осуществляется по документу МП 019.М44-15 «ГСИ. Трубки диоптрийные DPT-5/+5 (0.2), DPT-5/+5 (0.1), DPT-3/+1, DPT-1/+3, DPT-1.6/+1.6, DPT-6/+4, DPT-7/+3. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 11.03.2015 г.
Основные средства поверки:
Эталонные меры вершинной рефракции в виде набора сферических линз разного радиуса кривизны из состава Государственного первичного эталона ГЭТ 205-2013 по МИ 3439-2014 «ГСИ. Государственная поверочная схема для средств измерений оптической силы очковой оптики».
Основные метрологические характеристики:
доверительные границы абсолютной погрешности эталонных мер: 0,001 - 0,03 дптр.
«Диоптрийные трубки DPT-5/+5 (0.2), DPT-5/+5 (0.1), DPT-3/+1, DPT-1/+3, DPT-1.6/+1.6, DPT-6/+4, DPT-7/+3. Руководство по эксплуатации», раздел 2
Нормативные и технические документы, устанавливающие требования к трубкам диоптрийным DPT-5/+5 (0.2), DPT-5/+5 (0.1), DPT-3/+1, DPT-1/+3, DPT-1.6/+1.6, DPT-6/+4, DPT-7/+3
1 Техническая документация «TRIOPTICS GmbH», Германия
2 ОСТ 3—964—72 «Приборы универсально-сборные контрольно-юстировочные. Труба диоптрийная. Конструкция, основные параметры и размеры»
