| Номер в госреестре | 61839-15 |
| Наименование СИ | Комплексы контроля и автоматического регулирования процессов нейтрализации в производстве аммиачной селитры программно-технические |
| Изготовитель | ООО НТП "Экор", Украина, г.Северодонецк |
| Год регистрации | 2015 |
| Срок свидетельства | 02.10.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы контроля и автоматического регулирования процессов нейтрализации в производстве аммиачной селитры программно-технические (далее - комплексы) предназначены для измерений массовой концентрации азотной кислоты и аммиака в растворах аммиачной селитры.
Принцип действия комплексов - потенциометрический.

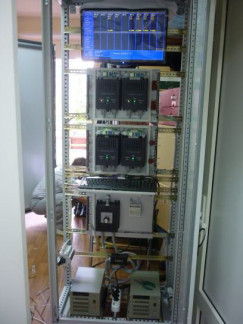

Комплекс представляет собой сборную конструкцию элементов, закрепленных на металлической стойке. Сигнал поступает с потенциометрических датчиков, расположенных в реакционной зоне и на трубопроводах аппарата использования тепла нейтрализации (ИТН). Сигнал с электрода сравнения датчика концентрации через блок искрозащиты поступает на вход потенциостатического устройства (потенциостата). Потенциостат усиливает сигнал и передает его на системный блок промышленного компьютера с платами ввода-вывода. Компьютер через цифро-аналоговый преобразователь выдает значение потенциала на систему автоматизированного управления технологическим процессом (АСУ ТП) в виде токового сигнала 4-20 мА. Система АСУ ТП сравнивает измеренное значение потенциала с уровнем, заданным оператором, и регулирует подачу аммиака или азотной кислоты в аппарат ИТН.
Комплекс имеет 3 измерительных канала массовой концентрации азотной кислоты и 5 измерительных каналов массовой концентрации аммиака.
■
j
Комплексы имеют встроенное программное обеспечение «СИКОРЕ», выполняющее функции управления комплексом, сбора, обработки и отображения данных.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «средний» по Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Влияние встроенного ПО СИ на метрологические характеристики комплексов учтено при нормировании метрологических характеристик.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | СИКОРЕ |
| Номер версии (идентификационный номер) ПО | не ниже 1.23.119 |
| Цифровой идентификатор ПО | 78C35BB1 CRC32 |
Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазон измерений массовой концентрации азотной кислоты, г/дм3 | от 1 до 6 |
| Пределы допускаемой приведенной погрешности измерений массовой концентрации азотной кислоты, % | ±30 |
| Диапазон измерений массовой концентрации аммиака, г/дм3 | от 0,1 до 1 |
| Пределы допускаемой приведенной погрешности измерений массовой концентрации аммиака, % | ±30 |
| Диапазон показаний потенциала оборудования, мВ | от 400 до 1000 |
| Масса стойки системы, кг, не более | 60 |
| Габаритные размеры стойки системы, мм, не более: длинах ширинах высота | 750x2000x600 |
| Питание: - напряжение, В - частота, Гц - потребляемая мощность, Вт | от 220 до 230 50 1000 |
| Условия эксплуатации: - диапазон температуры окружающего воздуха, °С - диапазон относительной влажности воздуха (без конденсации), % - диапазон атмосферного давления, кПа | от 15 до 35 от 30 до 80 от 84 до 106,7 |
| Наименование характеристики | Значение характеристики |
| Средний срок службы, лет | 5 |
| Средняя наработка на отказ, ч | 8000 |
наносится типографским способом на титульный лист руководства по эксплуатации и методом сеткографии на лицевую панель промышленного компьютера, входящего в комплектацию комплекса.
1. Потенциостатическое устройство ПИ-2МК - 5 шт.
2. Датчик концентрации ДК-3 - 16 шт.
3. Блок искрозащиты БИЗ-ВБРМ - 5 шт.
4. Системный блок промышленного компьютера с платами ввода-вывода - 2 шт.
5. Стойка - 1 шт.
6. Установочный USB-накопитель «СИКОРЕ» - 1 шт.
7. Эквивалент датчика-задатчик напряжения U=1,28 В - 1 шт.
8. Устройство проверки ПИ-2 - 1 шт.
9. Руководство по эксплуатации - 1 экз.
10. Руководство пользователя - 1 экз.
11. Методика поверки «Комплексы контроля и автоматического регулирования процессов нейтрализации в производстве аммиачной селитры программно-технические. Методика поверки. МП 209-04-2015» - 1 экз.
осуществляется по документу МП 209-04-2015 «Комплексы контроля и автоматического регулирования процессов нейтрализации в производстве аммиачной селитры программнотехнические. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» в январе 2015 г.
Основные средства поверки:
Натрия гидроокись х.ч. ГОСТ 4328-77 Кислота серная х.ч. ГОСТ 4204-77
Методика измерений изложена в документе «Комплексы контроля и автоматического регулирования процессов нейтрализации в производстве аммиачной селитры программнотехнические. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к комплексам контроля и автоматического регулирования процессов нейтрализации в производстве аммиачной селитры программно-техническим
Техническая документация ООО НТП «Экор», Украина.
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 09.12.2024 |
