| Номер в госреестре | 61829-15 |
| Наименование СИ | Датчики перемещения |
| Обозначение типа СИ | BN-330800-28-00-085-03-02 |
| Изготовитель | "Bently Nevada, Inc.", США |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики перемещения BN-330800-28-00-085-03-02 (далее - датчики) предназначены для измерения осевых перемещений и преобразования в пропорциональный электрический сигнал на газотурбинной электростанции «Новоуренгойского газохимического комплекса».
Принцип действия датчиков основан на взаимодействии электромагнитного поля, создаваемого датчиком, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте измерения (роторе генератора). Изменение расстояния в процессе перемещения контролируемого объекта приводит к пропорциональному изменению выходного напряжения датчика. Измерение перемещений происходит без механического контакта датчика с контролируемым объектом.
Конструктивно датчики перемещения состоят из преобразователя (сенсора) перемещения, усилителя сигнала и соединительного кабеля, встроенных в корпус из литого термопластика - полифениленсульфида.

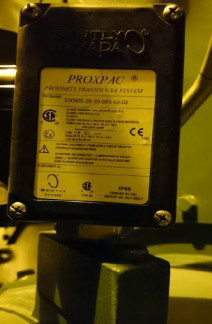

Внешний вид датчика перемещения BN-330800-28-00-085-03-02 приведен на рисунке 1.
Таблица 1
| Диапазон измерения осевого перемещения, мм | от 0 до 2,0 |
| Диапазон выходного напряжения, В | от 0 до 15,74 |
| Номинальное значение коэффициента преобразования, мВ/мкм | 7,87 |
| Пределы допускаемого отклонения коэффициента преобразования от номинального значения, % | ±20 |
| Пределы допускаемой основной относительной погрешности преобразования, % | ±5,5 |
| Пределы допускаемой дополнительной относительной погрешности преобразования при изменении температуры окружающей среды на 10 °С, % | ±0,2 |
| Диапазон рабочего напряжения, В | от минус 17,5 до минус 26 |
| Номинальный ток питания, мА, не более | 12 |
| Условия эксплуатации: - диапазон рабочих температур, °С | от минус 15 до 100 |
| Габаритные размеры, мм, не более: - длина - диаметр (без контргайки) | 216 13 |
| Масса датчика в сборе, кг, не более | 1,4 |
наносится на титульный лист паспорта методом печати или наклейки.
Датчики перемещения BN-330800-28-00-085-03-02 Паспорт
16 шт. 16 экз. 1 экз.
Методика поверки Поверка
осуществляется в соответствии с документом МП 61829-15 «Датчики перемещения BN-330800-28-00-085-03-02. Методика поверки», утвержденным ФГУП «ВНИИМС» 18 февраля 2015 г. Основные средства поверки:
- Головка микрометрическая цифровая 164 (г/р № 33793-07);
- Мультиметр цифровой Agilent 34411А (г/р № 33921-07).
приведены в паспорте на датчик перемещения BN-330800-28-00-085-03-02.
Нормативные и технические документы, устанавливающие требования к датчикам перемещения BN-330800-28-00-085-03-02
1. ГОСТ 30296-95 «Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования».
2. Техническая документация фирмы «Bently Nevada, Inc.», США.
