| Номер в госреестре | 61800-15 |
| Наименование СИ | Магнитометры трехкомпонентные |
| Обозначение типа СИ | МТ-5 |
| Изготовитель | ООО "Криомаг", г.С.-Петербург |
| Год регистрации | 2015 |
| Срок свидетельства | 02.10.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Магнитометры трехкомпонентные МТ-5 (далее магнитометры МТ-5) предназначены для измерения модуля и трёх ортогональных компонент вектора магнитной индукции постоянного магнитного поля.
Принцип действия магнитометров МТ-5 основан на феррозондовом методе измерений индукции слабых магнитных полей, сущность которого заключается в возникновении электрического сигнала в одной из обмоток феррозонда при взаимодействии внешнего измеряемого поля и некоторого вспомогательного поля, создаваемого в объеме сердечников феррозонда, изготовленных из пермаллоя (магнитомягких материалов).

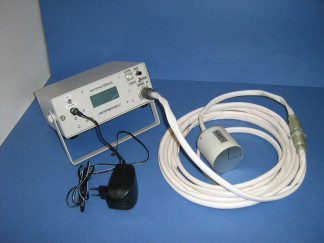

Магнитометры трехкомпонентные МТ-5 являются цифровыми феррозондовыми переносными приборами, состоящими из феррозондовых трехкомпонентных датчиков электронных блоков БЭ, соединенных кабелем. Измеренные значения компонент вектора магнитной индукции (МИ) Вх, Ву, Вх и модуля вектора МИ отображаются на дисплеях БЭ. Фотография внешнего вида магнитометра МТ-5 приведена на рисунке 1.
Для недопущения несанкционированного доступа к элементам регулировки на передней панели блока электронного магнитометра МТ-5 предусмотрено место для пломбирования. Нанесение оттисков клейм или размещение наклеек производится на переднюю панель блока электронного магнитометра МТ-5.
| 1. Количество измерительных каналов | 3 |
| 2. Диапазон измерений компонент Х, У, Z магнитной индукции (МИ) постоянного магнитного поля, нТл | ±100000 |
| 3. Пределы допускаемой систематической составляющей абсолютной погрешности при измерении по компонентам Вх, Ву, Вz в диапазоне ±100000 нТл , нТл | ±40 |
| 4. СКО случайной составляющей абсолютной погрешности (при доверительной вероятности 0,95), нТл | ±3 |
| 5. Пределы допускаемой систематической абсолютной погрешности при измерении модуля вектора МИ в диапазоне ±100000 нТл, нТл | ±50 |
| 6. Пределы допускаемой систематической абсолютной погрешности измерения МИ, обусловленная смещением нуля магнитометра по компонентам Х, У, Z, нТл | ±10 |
| 7. Углы неортогональности между осями датчика azx, aZy, аху, (при погрешности определения ±10 "), не более | 90" |
| 8. Порог чувствительности, нТл, не более | ±1 |
| 9. Потребляемая мощность при напряжении питания (12 ±2) В, Вт, не более | 4 |
| 10. Номинальный ток потребления при напряжении питания (12 ±2) В, А | 0,3 |
| 11. Условия эксплуатации: температура окружающей среды, оС допускаемая относительная влажность воздуха при t=25 оС, %, не более атмосферное давление, кПа | от 10 до 35 80 от 84,0 до 106,7 |
| 12. Срок службы, лет, не менее | 10 |
| 13. Наработка до метрологического отказа, месяцев | 36 |
наносится на переднюю панель блоков электронных магнитометров МТ-5 с помощью штампа и титульные листы паспортов - типографским способом.
Комплектность средств измерений
| Наименование | Обозначение | Кол. | Примечание |
| Датчик МТ-5 | ШГЕИ2.733.049 | 1 | |
| Блок электронный | ШГЕИ2.068.044 | 1 | |
| Кабель сигнальный | ШГЕИ6.644.033 | 1 | |
| Блок питания Robiton | SN-500S | 1 | |
| Блок питания батарейный | ШГЕИ3.233.009 | 1 | |
| Жгут питания | ШГЕИ6.640.024 | 1 | |
| Паспорт | ШГЕИ1.420.024 ПС | 1 | |
| Руководство по эксплуатации | ШГЕИ1.420.024 РЭ | 1 | |
| Методика поверки | ШГЕИ1.420.024 МП | 1 |
осуществляется по документу ШГЕИ1.420.024 МП «Магнитометр трехкомпонентный МТ-5. Методика поверки», утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева"
19.06.2015 г.
Перечень основных средств поверки: Государственный первичный эталон единиц магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции ГЭТ 12-2011 зав.№01; диапазон магнитной индукции (1 10-6 - 1 10-3 ) Тл, СКО (10-4 - 0,1) %;
(1 10-6 — 1 10-2) Тл/А, неортогональность магнитных осей - 2".
Нормативные и технические документы, устанавливающие требования к магнитометрам трехкомпонентным МТ-5
Технические условия ШГЕИ1.420.024 ТУ
| Зарегистрировано поверок | 45 |
| Поверителей | 1 |
| Актуальность данных | 09.12.2024 |
