| Номер в госреестре | 61756-15 |
| Наименование СИ | Вольтметры |
| Обозначение типа СИ | FQ0207 |
| Изготовитель | "Electromediciones Kainos, S.A.", Испания |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока RC13, RC13-100 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы по принципу конструкции - шинные. С одним коэффициентом трансформации. По числу ступеней трансформации - одноступенчатые.
Трансформаторы не имеют собственной первичной обмотки, ее роль выполняет кабель, проходящий через внутреннее окно трансформаторов. Выводы вторичных обмоток расположены на боковой стороне корпуса трансформаторов.
Трансформаторы устанавливаются в комплектные распределительные устройства внутренней установки электрических подстанций.

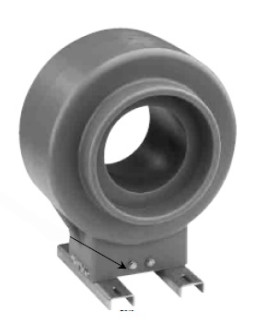

Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям. Внешний вид трансформатора тока RC13, RC13-100 представлен на рисунке 1.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение | |
| RC13-100 | RC13 | |
| Номинальное напряжение трансформатора ином, кВ | 12 | |
| Номинальный первичный ток, А | 600 | |
| Номинальный вторичный ток, А | 5 | 1 |
| Номинальная частота переменного тока, Гц | 50 | |
| Класс точности вторичной обмотки для измерений и учета | - | 0,5; 1 |
| Класс точности вторичной обмотки для защиты | 5P | 5P |
| Номинальная вторичная нагрузка обмотки для измерений и учета коэффициентом мощности cos92 = 0,8, В-А | - | 22,5 |
| Номинальная вторичная нагрузка обмотки для защиты коэффициентом мощности cos92 = 0,8, В-А | 50 | 25 |
| Номинальный коэффициент безопасности вторичных обмоток для измерений и учета, не более | - | 25 |
| Номинальная предельная кратность вторичной обмотки для защиты, не менее | 20 | 20 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | У3 | |
| Средняя наработка на отказ, ч, не менее | 70 000 | |
| Срок службы до списания, лет, не менее | 20 | |
| Габаритные размеры, мм, (длинахширинахвысота) | 210x304x377 | |
| Масса трансформатора, не более, кг | 36 | |
Знак утверждения типа наносится на табличку трансформатора методом трафаретной печати и типографским способом на титульный лист паспорта.
Комплект поставки представлен в таблице 2.
Таблица 2
| Наименование и условное обозначение | Количество |
| Трансформатор тока RC13, RC13-100 Зав.№№RC13-100: 13/358748/4 -13/358748/6; 13/358748/26 -13/358748/28; 13/358749/7-13/358749/12; 13/358749/51-13/358749/56; 13/358753/7-13/358753/12; 13/358753/51-13/358753/56 Зав.№№ RC13:13/358748/7 - 13/358748/9; 13/358748/10 - 13/358748/12; 13/358748/13; 13/358749/13-13/358749/18; 13/358749/19-13/358749/24; 13/358749/25 - 13/358749/26; 13/358753/13-13/358753/18; 13/358753/1913/358753/24; 13/358753/25 -13/358753/26 | 65 шт. |
| Паспорт | 65 экз. |
осуществляется в соответствии с документом ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Таблица 3 - Основные средства поверки
| Наименование | Г осреестр № |
| Регулируемый источник тока РИТ-5000 | - |
| Трансформатор тока измерительный лабораторный ТТИ-5000.5 | 27007-04 |
| Прибор сравнения КНТ-05 | 37854-08 |
| Магазин нагрузок МР3027 | 34915-07 |
Сведений нет.
Нормативные и технические документы, устанавливающие требования к трансформаторам тока RC13, RC13-100
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
Техническая документация фирмы-изготовителя.
| Зарегистрировано поверок | 41 |
| Поверителей | 2 |
