| Номер в госреестре | 61755-15 |
| Наименование СИ | Комплексы измерительные |
| Обозначение типа СИ | УСМ |
| Изготовитель | ЗАО "Триада - Холдинг", г.Москва |
| Год регистрации | 2015 |
| Срок свидетельства | 01.10.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительные УСМ (далее по тексту - комплексы) предназначены для проведения долговременных периодических измерений и преобразований выходных аналоговых сигналов от измерительных сенсоров (в виде напряжения постоянного тока, напряжения разбаланса моста, силы постоянного тока, частоты переменного тока) для решения задач геотехнического мониторинга.

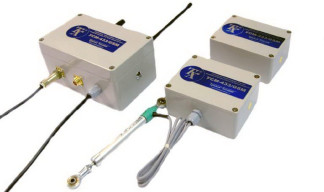

В конструкцию комплексов заложен блочный принцип построения узлов системы. В состав комплексов входят базовый блок и измерительные преобразователи (модули).
Конструкция измерительных преобразователей комплексов предусматривает присоединение различных измерительных сенсоров (трещиномеров, измерительных преобразователей угла наклона и др.), обеспечивающих их механическое и электрическое присоединение, с использованием внутреннего или внешнего сигнального интерфейса прибора.
Блоки системы комплексов оборудованы разъемами и гермовводами, защищающими от попадания внутрь влаги и пыли. Функциональные части электронной схемы выполнены на отдельных печатных платах.
Принцип действия:
Измеряемая величина преобразуется при помощи измерительных сенсоров в электрический сигнал, который обрабатывается измерительными преобразователями. В измерительных преобразователях системы производится накопление проведенных измерений от измерительных сенсоров, нормирование их по величине и последующая передача результатов по радиоканалу или по проводной линии связи в базовый блок системы. Базовый
блок системы производит накопление результатов измерения от измерительных преобразователей системы и их передачу через сотовые сети связи формата GSM конечному потребителю.
Идентификационные данные программного обеспечения комплексов приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения комплексов
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | USM.BASE | USM.DAT |
| Номер версии (идентификационный номер) ПО | не ниже 3.0 | не ниже 3.0 |
| Цифровой идентификатор ПО | отсутствует | отсутствует |
| Другие идентификационные данные | отсутствуют | отсутствуют |
Уровень защиты программного обеспечения комплексов от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.77-2014.
Основные метрологические и технические характеристики комплексов представлены в таблице 2 и таблице 3.
Таблица 2 - Метрологические характеристики комплексов
| Наименование характеристики | Значение характеристики |
| УСМ-ИМН | |
| Диапазон измерений напряжения постоянного тока, В | от 0 до 3 |
| Пределы допускаемой приведенной погрешности измерений напряжения постоянного тока, % | ±0,5 |
| УСМ-ИМР | |
| Диапазон измерений напряжения разбаланса моста, мкВ/В | ±6000 |
| Пределы допускаемой приведенной погрешности измерений напряжения разбаланса моста, % | ±0,3 |
| Напряжение питания моста, В | от 3 до 4 |
| УСМ-ИМТ | |
| Диапазон измерений силы постоянного тока, мА | от 0 до 20 |
| Пределы допускаемой приведенной погрешности измерений силы постоянного тока, % | ±0,5 |
| УСМ-ИМС | |
| Диапазон измерений частоты переменного тока, Гц | от 500 до 5000 |
| Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц | ±0,5 |
| Амплитуда входного сигнала, мВ | от 5 до 50 |
| Наименование характеристики | Значение характеристики | |||
| УСМ-ИМН | УСМ-ИМР | УСМ-ИМТ | УСМ-ИМС | |
| Г абаритные размеры корпуса (Д х Ш х В), мм | 115 х 90 х 55 | 115 х 90 х 55 | 115 х 90 х 55 | 115 х 90 х 55 |
| Масса, кг, не более | 0,7 | 0,7 | 0,7 | 0,7 |
| Диапазон рабочих температур, °С | от минус 30 до плюс 40 | |||
| Относительная влажность воздуха, % не более | 90 | |||
наносится на титульном листе паспорта УСМ.433.485.001.ПС типографским способом.
Комплектность комплексов приведена в таблице 4.
Таблица 4 - Комплектность комплексов
| Наименование | Тип | Количество, шт. |
| Измерительный модуль | УСМ-ИМН | По заказу |
| Измерительный модуль | УСМ-ИМР | По заказу |
| Измерительный модуль | УСМ-ИМТ | По заказу |
| Измерительный модуль | УСМ-ИМС | По заказу |
| Базовый модуль стационарный | УСМ-БМС | По заказу |
| Базовый модуль портативный | УСМ-БМП | По заказу |
| Паспорт | УСМ.433.485.001.ПС | 1 |
| Методика поверки | МП АПМ 54-14 | 1 |
осуществляется по документу МП АПМ 30-15 «Комплексы измерительные УСМ. Методика поверки», утвержденному ООО «Автопрогресс-М» в апреле 2015 г.
Перечень основных средств поверки (эталонов), применяемых для поверки:
- мультиметр цифровой прецизионный 8508А (Госреестр 25984-14);
- калибратор универсальный Fluke 5520A (Госреестр 23346-02);
- магазины электрического сопротивления Р4834 (Г осреестр № 11329-90).
приведены в документе «Комплексы измерительные УСМ. Руководство по эксплуатации. УСМ-433.485.001 РЭ»
Нормативные и технические документы, устанавливающие требования к комплексам измерительным УСМ
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
2. ТУ 433-485-001-2015 «Универсальная система мониторинга».
