| Номер в госреестре | 61753-15 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические с понтоном |
| Обозначение типа СИ | РВСП-30000 |
| Изготовитель | ОАО "Новокузнецкий завод резервуарных металлоконструкций им.Н.Е.Крюкова", г.Новокузнецк |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные цилиндрические с понтоном РВСП - 30000 (далее - резервуары) предназначены для измерения объема и хранения нефти и нефтепродуктов.
Резервуары представляют собой металлические сосуды в форме вертикального цилиндра со стационарной крышей и алюминиевым понтоном.
Крыши резервуаров - сферические, состоящие из отдельных сборных секторных щитов, опирающихся на опорное центральное кольцо и элементы каркасного настила.
Стенки резервуаров состоят из отдельных листов, свальцованных по внутреннему радиусу резервуаров, собираемых на монтаже полистовым методом.
Днища резервуаров состоят из листов центральной части и кольцевых окраек, собираемых на монтаже полистовым методом.

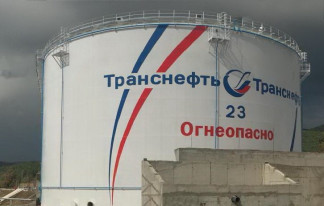

Резервуары снабжены площадками обслуживания и лестницами для доступа на крышу. Общий вид резервуаров представлен на рисунках 1 и 2.
Номинальная вместимость, м3,
30000;
± 0,1;
39900; 22500; 655,941; от минус 30 до плюс 50.
Пределы допускаемой относительной погрешности определения вместимости, % (геометрический метод) Габаритные размеры, мм, не более:
- диаметр
- высота
Масса, т, не более
Температура окружающей среды, оС
наносят на титульный лист паспорта типографским способом.
Резервуар вертикальный стальной цилиндрический с понтоном РВСП - 30000 1 шт. Паспорт 1 экз.
осуществляется по документу ГОСТ 8.570 - 2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Таблица 1- Перечень основных средств поверки
| Наименование средств измерений | Тип | Основные метрологические характеристики |
| Рулетка измерительная металлическая 2-го класса точности | Р20Н2К | Номинальная длина шкалы - 20 м; допускаемое отклонение действительной длины интервалов шкалы при температуре 20 0С ±(0,3-0,15(L-1)) |
| Рулетка измерительная металлическая 2-го класса точности | Р20Н2Г | Номинальная длина шкалы - 20 м; допускаемое отклонение действительной длины интервалов шкалы при температуре 20 0С ±(0,3-0,15(L-1)) |
| Штангенциркуль | ТТЩ-П | Диапазон измерения 0 - 250 мм; предел допускаемой погрешности 0,1 мм |
| Толщиномер ультразвуковой | А1207 | Диапазон измерения толщины от 0,8 до 30,0 мм; пределы допускаемой абсолютной погрешности ±(0,005-Х-0,1) |
отсутствуют.
Нормативные и технические документы, устанавливающие требования к резервуарам вертикальным стальным цилиндрическим с понтоном РВСП - 30000
ГОСТ 31385-2008 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия».
ГОСТ 8.570-2000 «Резервуары стальные вертикальные цилиндрические. Методика поверки».
ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема жидкости».
ПБ 03-605-03 «Правила устройства вертикальных цилиндрических стальных резервуаров для нефти и нефтепродуктов».
