Весы платформенные ВП, 61675-15

Назначение

Весы платформенные ВП (далее - весы) предназначены для измерения массы изделий специального назначения в статическом режиме на предприятии «ПО «ПОЛЕТ» -филиал ФГУП «ГКНПЦ им. Хруничева», г. Омск.

Описание

Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчиков), возникающей под действием силы тяжести взвешиваемого груза, в электрический аналоговый сигнал, изменяющийся пропорционально массе груза. Сигналы от датчиков преобразуются прибором весоизмерительным и выводятся в единицах массы на цифровом табло последнего.

Конструктивно весы состоят из грузоприемного устройства и прибора весоизмерительного VT 400 производства компании «Vishay Transducers India Ltd.», Индия.

Грузоприемное устройство представляет собой взвешивающую платформу, установленную на три датчика типа Compression модели RLC (госреестр № 58369-14) производства компании «Vishay Transducers India Ltd.», Индия.

Весы имеют две модели - ВП 5 и ВП 8, отличающиеся значением максимальной нагрузки.

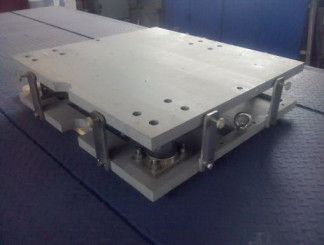

Общий вид весов платформенных ВП представлен на рисунке 1.

Программное обеспечение (ПО) прибора весоизмерительного VT 400 является встроенным и полностью метрологически значимым.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее прибора при его включении.

Доступ к калибровке прибора защищен установкой перемычки «JP1» на материнской плате устройства внутри прибора.

Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается наклейкой защитного пластикового стикера проверяющей организации, блокирующей доступ к перемычке «JP1».

ПО не может быть модифицировано без нарушения защитного стикера.

Прибор так же снабжен встроенным счетчиком установок, который инкрементируется при каждом изменении параметров.

Идентификационные данные ПО прибора VT 400 приведены в таблице 1.

Таблица 1

Общий вид и схема пломбирования прибора представлены на рисунке 2

Уровень защищённости ПО СИ и метрологически значимых данных от преднамеренных и непреднамеренных изменений соответствует высокому уровню по Р 50.2.077-2014.

Лист № 3 Всего листов 4

Конструкция прибора исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Технические характеристики

Значения максимальной нагрузки весов (Max), минимальной нагрузки весов (Min), поверочного интервала весов (е), действительной цены деления (d), число поверочных интервалов (n), пределы допускаемой погрешности при поверке и габаритные размеры (ДхШ) взвешивающей платформы весов приведены в таблице 2.

Таблица 2

Выборка массы тары........................................................................от 0 до 50 % Max

Электрическое питание весов:

-    напряжение переменного тока, В................................................................................220 (+22/-33)

-    частота, Гц.................................................................................................................................50 ± 1

Потребляемая мощность, не более, В-А.....................................................................20

Диапазон рабочих температур............................................................от + 15 до + 25 °С

Вероятность безотказной работы весов за 2000 часов, не менее.............................................0,92

Средний срок службы, лет, не менее.........................................................................................10

Знак утверждения типа

наносят способом фотохимпечати на маркировочную табличку, расположенную на боковой поверхности ГПУ, и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Таблица 3

Поверка

осуществляется по методике поверки 050-30007-2015.МП «Весы платформенные ВП. Методика поверки», утвержденной ФГУП «СНИИМ» 25 мая 2015 г. Основное поверочное оборудование - гири класса точности F2 по ГОСТ OIML R 111-1-2009 Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Метрологические и технические требования.

Сведения о методах измерений

содержатся в документе «Весы платформенные ВП. Руководство по эксплуатации РТВС.427438.024-26.РЭ».

Лист № 4 Всего листов 4

Нормативные и технические документы, устанавливающие требования к весам платформенным ВП

1    ГОСТ 8.021-2005 ГСИ. Государственная поверочная схема для средств измерения массы.

2    Техническая документация ООО ПКФ «РИТЕНВЕС», Россия.
