| Номер в госреестре | 61666-15 |
| Наименование СИ | Комплекты мер КСВН волноводные поверочные |
| Обозначение типа СИ | МП-08 |
| Изготовитель | ООО НПП "ЭЛМИКА", г.Москва |
| Год регистрации | 2015 |
| Срок свидетельства | 15.09.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты мер КСВН волноводные поверочные МП-08 (далее - комплекты МП-08) предназначены для поверки панорамных измерителей КСВН и ослабления по КСВН в волноводном СВЧ тракте в диапазоне частот от 25,95 до 37,5 ГГц.
Комплекты МП-08 состоят из 5 подвижных - НРП-3, НРП-4, НРП-5, НСП-17, НКП-17 и двух неподвижных - НСН-18, НСН-19 волноводных мер (нагрузок), аттестованных по КСВН с высокой точностью.
Каждая мера выполнена в виде отрезка полого прямоугольного волновода сечением 7,2х3,4 мм, имеющего стандартный прямоугольный фланец для подключения к тракту.
Подвижные меры имеют механизм перемещения, регулирующий положение отражающего элемента внутри отрезка волновода. Механизм перемещения выполнен в виде микрометрического винта и имеет шкалу, отградуированную в миллиметрах и их сотых долях.
В зависимости от наличия и размеров отражающего элемента КСВН мер имеет различное значение от 1,0 до 2,2, за исключением меры НКП-17, КСВН которой превышает 70.
От несанкционированного доступа к отражающему элементу меры защищены фирменной этикеткой.

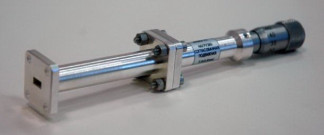

Внешний вид мер комплекта МП-08 приведен на рисунке 1.
НСН-18, НСН-19
1 - место наклейки фирменной этикетки от несанкционированного доступа
2 - место нанесения знака утверждения типа
| Диапазон частот, ГГц | от 25,95 до 37,5. |
| Допустимая входная мощность, Вт, не более | 0,1. |
| Допустимые значения КСВН, | |
| - мера НРП-3 | от 1,10 до 1,30; |
| - мера НРП-4 | от 1,25 до 1,55; |
| - мера НРП-5 | от 1,80 до 2,20; |
| - мера НСП-17 | менее 1,03; |
| - мера НКП-17 | более 70; |
| - мера НСН-18 | менее 1,07; |
| - мера НСН-19 | менее 1,03. |
| Масса, г, не более: | |
| - мер НРП-3, НРП-4, НРП-5 | 180; |
| - мера НСП-17 | 175; |
| - мера НКП-17 | 155; |
| - мера НСН-18 | 35; |
| - мера НСН-19 | 60. |
| Габаритные размеры: | |
| - (ширина х высота), мм, не более | 24x24; |
| - длина, мм: | |
| - мера НРП-3 | от 159 до 179; |
| - мера НРП-4 | от 158 до 179; |
| - мера НРП-5 | от 159 до 179; |
| - мера НСП-17 | от 156 до 176; |
| - мера НКП-17 | от 129 до 149; |
| - мера НСН-18 | 61; |
| - мера НСН-19 | 62. |
| Пределы допускаемой относительной погрешности КСВН, % | |
| - мер НРП-3, НРП-4, НСП-17, НСН-18, НСН-19 | ± 1,0; |
| - мера НРП-5 | ± 1,5; |
| - мера НКП-17 | ± 25. |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, °С | от 15 до 25; |
| - атмосферное давление, кПа (мм рт. ст.) | от 70 до 106,7 (от 525 до 800); |
| - относительная влажность окружающего воздуха | |
| при температуре 25 °С, %, не более | 80. |
наносится методом офсетной печати на маркировочный ярлык, расположенный на корпусе каждой меры и типографским способом на титульном листе документа «Комплекты мер КСВН волноводные поверочные МП-08. Паспорт 281014 ПС».
Комплектность поставки комплекта МП-08 приведена в таблице 1.
Таблица 1
| Наименование | Обозначение | Количество, шт. |
| Комплект мер КСВН волноводный поверочный МП-08 в составе: | МП-08 | 1 |
| - мера подвижная | НРП-3 | 1 |
| - мера подвижная | НРП-4 | 1 |
| - мера подвижная | НРП-5 | 1 |
| - мера подвижная | НСП-17 | 1 |
| - мера подвижная | НКП-17 | 1 |
| - мера неподвижная | НСН-18 | 1 |
| - мера неподвижная | НСН-19 | 1 |
| Паспорт | 281014 ПС | 1 |
| Методика поверки | 281014 МП | 1 |
осуществляется по документу 281014 МП «Инструкция. Комплекты мер КСВН волноводные поверочные МП-08. Методика поверки», утвержденному первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» 24 июня 2015 года.
Основные средства поверки:
- государственный эталон единицы КСВН в полых прямоугольных волноводах в диапазоне частот от 17,44 ГГц до 78,3 ГГц, регистрационный № 3.1.ZZT.0026.2012, пределы допускаемой погрешности измерений КСВН в диапазоне от 1,03 до 2,5 ± 1,5 %;
- линия измерительная Р1-12А, регистрационный № 2862-72, диапазон частот от 25,86 до 37,5 ГГц, пределы допускаемой погрешности измерений КСВН в диапазоне от 1,03 до 2,5 ± 3,0 %.
Комплекты мер КСВН волноводные поверочные МП-08. Паспорт 281014 ПС.
Нормативные и технические документы, устанавливающие требования к комплектам мер КСВН волноводным поверочным МП-08
1 МИ 1581-86 Методические указания. ГСИ Образцовые меры КСВН (образцовые нагрузки) волноводные. Методика поверки.
2 ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
3 Техническая документация изготовителя.
