| Номер в госреестре | 61578-15 |
| Наименование СИ | Системы измерительные автоматизированные |
| Обозначение типа СИ | NT |
| Изготовитель | "adaptronic Pruftechnik GmbH", Германия |
| Год регистрации | 2015 |
| Срок свидетельства | 27.11.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерительные автоматизированные серии NT (далее - системы) предназначены для воспроизведения/измерения напряжения и силы постоянного тока, среднеквадратических значений синусоидального напряжения переменного тока частотой 50 Гц, а также для измерения напряжения и силы постоянного тока, электрической емкости, индуктивности, электрического сопротивления участка цепи по двух- и четырехпроводной схеме измерения, электрического сопротивления изоляции при проведении испытаний и диагностировании кабельных сетей и электрических жгутов для летательных аппаратов, судов, подвижных составов и других объектов.
Принцип действия системы зависит от рода воспроизводимых/измеряемых величин. В режиме воспроизведения напряжения постоянного тока принцип действия основан на пре образовании входного напряжения переменного тока в заданное число раз и выпрямлении напряжения переменного тока и его фильтрации с последующим сравнением его со значением напряжения постоянного тока, задаваемого и управляемого программно, и выводом результатов испытаний на персональный компьютер (ПК) для визуализации и составления отчётов.
В режиме воспроизведения напряжения переменного тока принцип действия основан на формировании напряжения переменного тока синусоидальной формы частотой 50 Гц генератором напряжения переменного тока с последующим сравнением его со значением напряжения переменного тока задаваемого и управляемого программно, и выводом результатов испытаний на ПК для визуализации и составления отчётов.
Принцип действия при измерении электрического сопротивления постоянному току заключается в пропускании через участок цепи определенного тока (от генератора, работающего как источник постоянного тока) при программном ограничении значений силы и напряжения постоянного тока. По окончании измерений значение сопротивления рассчитывается программно, исходя из измеренных значений тока и напряжения. При измерении по двухпроводной схеме напряжение измеряется непосредственно на выходе источника тока, при четырехпроводной схеме - к испытываемому объекту два контрольных провода подключаются раздельно.
Принцип действия при измерении сопротивления изоляции заключается в измерении напряжения и силы тока с последующим программным вычислением значения сопротивления.
Принцип действия в режиме измерения электрической емкости и индуктивности основан на расчетном методе, при котором используются: зарядный ток, зарядное напряжение, время зарядки и полное комплексное сопротивление.
Системы имеют несколько модификаций NT600, NT630 (631, 632), NT730, NT830, NT850, каждая из которых может иметь различный набор рабочих измерительных модулей, в зависимости от заказа.
Функционально системы состоят из ПК, модуля управления и набора измерительных рабочих модулей Chroma C1905x , MT 1500, МТ 250-40, МТ_ЬСЯ, смонтированных в специальные стандартные 19-дюймовые корпуса или тестовые столы ТТ1200, ТТ1800, ТТ2400, ТТ3000, ТТ3600, различающихся между собой массой и габаритными размерами, а также
лист № 2 всего листов 10
мобильных тестовых блоков. Количество мобильных тестовых блоков определяется исходя из требований заказчика. Максимальное значение измерения/воспроизведения параметров рабочих измерительных модулей Chroma C1905x , MT 1500, МТ 250-40, МТ_ЬСЯ может быть выбрано для конкретной модификации по согласованию с заказчиком из числового ряда, входящего в основной диапазон измерения/воспроизведения.
Соединение между ПК и системой осуществляется через кабель Ethernet. Соединение внутри системы и между отдельными блоками осуществляется через шину CAN-BUS.
Системы могут иметь различное количество измерительных плат, скомплектованных в зависимости от рода и значения измеряемых/воспроизводимых величин, различающихся между собой видами измеряемых/воспроизводимых величин, диапазонами и погрешностями измерений/воспроизведения. Комплектация системы измерительными платами определяется заказчиком при заказе системы.
Опционно в систему серии NT может быть установлен рабочий модуль «TDK Lambda», работающий в режиме тестирования электронных элементов схем (диодов, светодиодов, стабилитронов). Метрологические характеристики модуля «TDK Lambda» не нормируются.
Пример расшифровки условного обозначения модификации систем измерительных автоматизированных серии NT:
| NT | ххх- | хх- | ххх- | хххххх- | хх- | х- | хх- | хх- | хх- | х |
| Модификация комплекса | ||
| 600 | 600 | |
| 630 | 630 | |
| 631 | 631 | |
| 632 | 632 | |
| 730 | 730 | |
| 830 | 830 | |
| 850 | 850 | |
| Исполнение системы | ||
| стойка | 01 | |
| стол | 02 | |
| Питание комплекса от сети | ||
| 220 В/ 50 Гц 1 фаза | 220 | |
| 380 В/ 50 Гц 3 фазы | 380 | |
| Количество тестовых точек | ||
| минимум | 000032 | |
| максимум | 131072 | |
Измерительные модули
| MT1500DC | 1 | 0 |
| 1 | ||
| Четырехпроводная схема измерения | ||
1
0
0
MT-250-40
2
1
0
MT-LCR
3
1
Chroma C1905x
0
4
1
| МодульTDK Lambda (опция) | 0 |
| 1 |
Характеристики программного обеспечения (ПО) приведены в таблице 1.
Системы измерительные автоматизированные серии NT имеют внешнее программное обеспечение (ПО).
Внешнее ПО устанавливается на персональный компьютер и является метрологически значимым. Внешнее ПО предусматривает различные экранные формы, предназначенные для управления системы, передает команды, позволяющие переключать каналы измерений и выбирать требуемое воспроизводимое/измеряемое значение напряжения или тока, а также протоколирование результатов испытаний.
Таблица 1 - Характеристики программного обеспечения (ПО)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | NT Control |
| Номер версии (идентификационный номер ПО) | не ниже 6.16e |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные (если имеются) | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с ПР 50.2.077-2014.

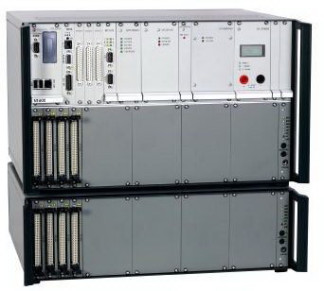

Рисунок 1. Внешний вид системы NT 600
Места пломбирования
Основные метрологические и технические характеристики рабочих модулей, входящих в системы измерительные автоматизированные серии NT приведены в таблицах 2 - 3.
Таблица 2 - Метрологические характеристики рабочих модулей систем измерительных автоматизированных серии NT
| Наименование характеристики | Ед. изм. | Значение |
| Модуль MT 1500 | ||
| Диапазон воспроизведения напряжения постоянного тока | В | от 40 до 1500 |
| Пределы допускаемой относительной погрешности воспроизведения напряжения постоянного тока | % | ± 2 |
| Диапазон воспроизведения силы постоянного тока | А | от 0,05 до 2 |
| Пределы допускаемой относительной погрешности воспроизведения силы постоянного тока | % | ± 2 |
| Диапазон измерения электрического сопротивления участка цепи по двухпроводной схеме измерения: - при условии 1= 100 мА - при условии 1=2 А | Ом | от 0,5 до 1000 от 0,5 до 10 |
| Пределы допускаемой относительной погрешности измерения электрического сопротивления участка цепи по двухпроводной схеме измерения в диапазоне: - от 0,5 до 1000 Ом - от 0,5 до 10 Ом | % | ± 3 ± 3 |
| Диапазон измерения электрического сопротивления участка цепи по четырехпроводной схеме измерения: - при условии 1= 100 мА - при условии 1=1 А | Ом | от 0,05 до 5 от 0,001 до 5 |
| Пределы допускаемой относительной погрешности измерения электрического сопротивления участка цепи по четырехпроводной схеме измерения в диапазоне: - от 0,05 до 5 Ом - от 0,001 до 5 Ом | % | ± 1 ± 1 |
| Диапазон измерения электрического сопротивления изоляции: - при условии 100<иисп В | от 500 кОм до 500 МОм | |
| - при условии 1000<иисп В | от 500 МОм до 2 ГОм | |
| Пределы допускаемой относительной погрешности измерения электрического сопротивления | % | |
| Наименование характеристики | Ед. изм. | Значение |
| изоляции: - в диапазоне от 500 кОм до 500 МОм - в диапазоне от 500 МОм до 2 ГОм | ± 3 ± 3 | |
| Модуль МТ 250-40 | ||
| Диапазон воспроизведения напряжения постоянного тока | В | от 10 до 40 |
| Пределы допускаемой относительной погрешности воспроизведения напряжения постоянного тока | % | ± 2 |
| Диапазон воспроизведения силы постоянного тока | мА | от 0,1 до 100 |
| Пределы допускаемой относительной погрешности воспроизведения силы постоянного тока | % | ± 2 |
| Диапазон измерения электрического сопротивления изоляции | - | от 1 Ом до 10 МОм |
| Пределы допускаемой относительной погрешности измерения электрического сопротивления изоляции | % | ± 2 |
| Диапазон измерения электрического сопротивления участка цепи | - | от 1 Ом до 20 кОм |
| Пределы допускаемой абсолютной погрешности измерения электрического сопротивления участка цепи | Ом | ± 1 |
| Диапазоны измерений электрической емкости | - | от 10 пФ до 10нФ от 10 нФ до 20 мкФ от 100 пФ - 10 мкФ |
| Пределы допускаемой относительной погрешности измерения электрической емкости в диапазонах: - от 10 пФ до 10нФ - от 10 нФ до 20 мкФ - от 100 пФ до 10 мкФ | % | ± 10 ± 5 ± 3 |
| Модуль МТ LCR | ||
| Диапазон измерения индуктивности в диапазоне частот от 100 до 10000 Гц | - | от 200 мкГн до 1 Гн |
| Пределы допускаемой относительной погрешности измерения индуктивности в диапазоне частот от 100 до 10000 Гц | % | ± 3 |
| Диапазон измерения емкости в диапазоне частот от 1 до 10 кГц | - | от 100 пФ до 1 мкФ |
| Пределы допускаемой относительной погрешности измерения емкости в диапазоне частот от 1 до 10 кГц | % | ± 5 |
| Диапазон измерения напряжения постоянного тока | В | от 0,25 до 250 |
| Пределы допускаемой относительной погрешности измерения напряжения постоянного тока | % | ± 3 |
| Модуль Chroma C1905x (тестовый генератор) | ||
| Диапазон измерения среднеквадратических значений напряжения переменного тока | В | от 500 до 5000 |
| Наименование характеристики | Ед. изм. | Значение |
| Пределы допускаемой относительной погрешности измерения среднеквадратических значений напряжения переменного тока | % | ± 10 |
| Диапазон измерения напряжения постоянного тока | В | от 500 до 6000 |
| Пределы допускаемой относительной погрешности измерения напряжения постоянного тока | % | ± 10 |
Таблица 3 - Технические характеристики систем автоматизированных измерительных серии NT
| Наименование характеристики | Ед. изм. | Значение |
| Количество единичных измерительных каналов для модификаций: NT600 NT630,632 NT730 NT830 NT850 | шт. | 5120 4096 32768 131072 131072 |
| Напряжение питания от сети однофазного | В | 220±22 |
| тока | Гц | 50±0,5 |
| Напряжение питания от сети трехфазного | В | 380±38 |
| тока | Гц | 50±0,5 |
| Габаритные размеры измерительной части системы для всех модификаций* | мм | (500±5)х(130±5)х(510±5) |
| Масса измерительной части системы для всех модификаций** | кг | 3,3±0,5 |
| Наработка на отказ, не менее | ч | 20000 |
| Срок службы, не менее | лет | 5 лет при загрузки системы на 95% |
| Рабочие условия применения: -температура окружающего воздуха -относительная влажность воздуха (при температуре 20 °С) - давление | °С % кПа | от плюс 5 до плюс 40 не более 60 от 84 до 106,7 |
| Примечание: *- габаритные размеры системы в целом определяются при заказе. ** - масса системы в целом определяется при заказе. | ||
наносится на маркировочную пластину каждого рабочего измерительного модуля систем автоматизированных серии NT методом фрезеровки, на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплект поставки систем автоматизированных приведен в таблице 4.
Таблица 4 - Комплект поставки систем измерительных автоматизированных серии NT
| Наименование | Обозначение | Количество |
| Система измерительная автоматизированная серии NT1 | 1 | |
| ПЭВМ | - | * |
| Принтер | - | * |
| Пробник для определения номера контакта кабеля | - | 1 |
| Разъем для подключения к цепи аварийной защиты | - | 1 |
| Рабочий разъем для цепи аварийной защиты | - | 1 |
| ПО «NT Control» | - | 1 |
| Руководство по эксплуатации | - | 1 |
| Паспорт | - | 1 |
| Методика поверки | - | 1 |
| Примечания: *-опционно; 1 состав системы определяется модификацией. | ||
осуществляется в соответствии с документом МП 61578-15 «Системы измерительные автоматизированные серии NT». Методика поверки», утвержденным ФГУП «ВНИИМС» в марте 2015 г.
Основные средства поверки: мультиметр цифровой DMM 4050 (г.р. № 43826-10); магазин сопротивления Р4831 R: (0,021-111111,1) Ом, кл.т. 0,02; магазин сопротивления Р4057, диапазон измерения электрического сопротивления (10-100) МОм, кл.т. 0,02; магазин сопротивления Р4047, диапазон измерения электрического сопротивления (1-10) МОм, кл.т. 0,02; магазин сопротивлений RCB-1 (г.р. № 24500-03); киловольтметр электростатический С 196 (г.р. № 2303-69); вольтметр С511 (г.р. 10194-85); магазин емкости Р5025 (г.р. №5395-76); меры емкости образцовые Р597 (г.р. №2684-70); магазин индуктивности Р567 (г.р. №2175-66); меры индуктивности Р596, от 1 мГн до 1 Гн, кл.т. 0,05.
Сведения приведены в руководстве по эксплуатации «Системы измерительные автоматизированные серии NT. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к системам измерительным автоматизированным серии NT
лист № 10 всего листов 10
3. ГОСТ 30605-98 «Преобразователи измерительные напряжения и тока цифровые. Общие технические условия»;
4. ГОСТ Р 51522.1-2011 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 1. Общие требования и методы испытаний»;
5. ГОСТ 12.2.091-2012 «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования»;
6. Техническая документация фирмы-изготовителя;
7. Приказ № 1034 от 09.09.2011 г. Министерства здравоохранения и социального развития «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности».
