| Номер в госреестре | 61437-15 |
| Наименование СИ | Устройства бортовые |
| Обозначение типа СИ | БУ ЦСИ 1201 |
| Изготовитель | ОАО "Центрсвязьинформ", г. Москва |
| Год регистрации | 2015 |
| Срок свидетельства | 26.08.2021 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства бортовые БУ ЦСИ 1201 (далее - устройства) предназначены для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС и GPS, определения на их основе координат потребителя в системе координат ПЗ-90.11 и синхронизации внутренней шкалы времени устройства с национальной шкалой времени Российской Федерации UTC(SU).
Принцип действия устройств основан на измерении псевдодальностей и доплеровских смещений частот по сигналам ГНСС ГЛОНАСС и GPS в частотном диапазоне L1, определении, хранении и передачи данных о координатах транспортного средства в центр обработки данных
(ЦОД).
Конструктивно устройство представляет собой моноблочный корпус с индикаторами и клавишей управления, адаптером питания и сервисным интерфейсным USB-разъемом. Устройство оснащено платой навигационной для работы по спутниковым сигналам систем ГЛОНАСС и GPS, модулем беспроводной связи GSM/GPRS, встроенными блоками антенными ГЛОНАСС/GPS и GSM/GPRS, батареей аккумуляторной, микросхемой памяти, модулем криптографической защиты, механическими датчиками движения (акселерометрами) и датчиком целостности корпуса.
Информационный обмен с ПЭВМ осуществляется через сервисный интерфейсный USB-разъем с помощью USB кабеля (не входит в комплект поставки).
Обмен данными между устройством и ЦОД системы взимания платы в счет возмещения вреда, причиняемого автомобильным дорогам общего пользования федерального значения транспортными средствами, имеющими разрешенную максимальную массу свыше 12 тонн в режиме штатной эксплуатации осуществляется по каналам беспроводной связи GSM/GPRS по протоколу TCP/IP.

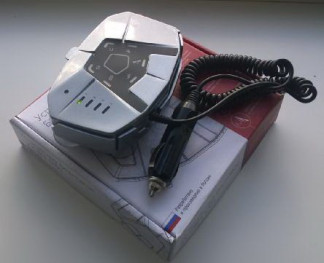

Внешний вид устройства приведен на рисунках 1-2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа и место нанесения знака об
утверждении типа
Метрологические и технические характеристики устройства приведены в таблице 1.
Таблица 1
| Наименование характеристики | Значение характеристики |
| Доверительные границы допускаемой погрешности (по уровню вероятности 0,95) определения координат в плане при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, м | ± 15 |
| Доверительные границы допускаемой погрешности (по уровню вероятности 0,95) определения высоты при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, м | ± 20 |
| Доверительные границы погрешности синхронизации внутренней шкалы времени устройства с национальной шкалой времени Российской Федерации UTC(SU), с, не более | ± 1 |
| Рабочий диапазон скоростей, м/с | от 0 до 40 |
| Питание от источника питания постоянного тока, В | от 12 до 24 |
| Потребляемая мощность, Вт, не более | 5 |
| Г абаритные размеры, мм, не более длина х ширина х высота | 140x80x40 |
| Масса, кг, не более | 0,45 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при 40 °С, %, не более | от минус 40 до 55 93 |
наносится на титульный лист руководства по эксплуатации «Устройства бортовые БУ ЦСИ 1201. Руководство по эксплуатации ЦВКЕ.464425.001 РЭ» типографским способом, на корпус устройства в виде наклейки.
Комплектность устройства приведена в таблице 2.
Таблица 2
| Устройство бортовое БУ ЦСИ 1201 | 1 шт. |
| Комплект монтажный | 1 шт. |
| Комплект эксплуатационных документов | 1 комл. |
осуществляется по документу 651-15-13 МП «Устройства бортовые БУ ЦСИ 1201. Методика поверки», утвержденным ФГУП «ВНИИФТРИ» 7.08.2015 г.
Основные средства поверки:
- имитатор сигналов СН-3803М (рег. № 58306-14): предел допускаемого среднего квадратического отклонения случайной составляющей погрешности формирования беззапросной дальности до НКА ГНСС ГЛОНАСС и GPS по фазе дальномерного кода 0,1 м, по псевдоскорости 0,005 м/с;
- изделие ПС-161 ТСЮИ.461531.014 (рег. № 45783-10): пределы допускаемой абсолютной погрешности синхронизации формируемой шкалы времени со шкалой времени UTC(SU) (при доверительной вероятности 0,95) в режиме «Навигация в движении» при работе по сигналам КНС ГЛОНАСС/GPS ± 140 нс.
Устройства бортовые БУ ЦСИ 1201. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к устройствам бортовым БУ ЦСИ 1201
ГОСТ Р 8.750-2011 ГСОЕИ. Государственная поверочная схема для координатновременных средств измерений.
ЦВКЕ.464425.001 ТУ
