| Номер в госреестре | 61408-15 |
| Наименование СИ | Модули аналоговые телеметрические |
| Обозначение типа СИ | Accutech мод. АI10, AV10 и TM10 |
| Изготовитель | "Control Microsystems Inc.", Канада |
| Год регистрации | 2015 |
| Срок свидетельства | 01.09.2021 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТДВ-35 предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления в электрических установках переменного тока частотой 50 Гц.
Принцип действия трансформаторов тока ТДВ-35 основан на явлении электромагнитной индукции переменного тока.
Трансформаторы тока ТДВ-35 изготовлены в период с 1951 г. по 1963 г. (далее - трансформаторы) и состоят из тороидального магнитопровода, произведенного из ленточной электротехнической стали. Вторичная обмотка, намотанная из маслостойкого провода, расположена равномерно по периметру магнитопровода. Первичной обмоткой трансформаторов служит высоковольтный отвод масляного выключателя.
Поверх вторичной обмотки трансформатор изолированы маслостойкими изоляционными материалами и поливинилхлоридной упаковочной пленкой.
Трансформаторы тока встраиваются в масляные выключатели номинальным напряжением 35 кВ.

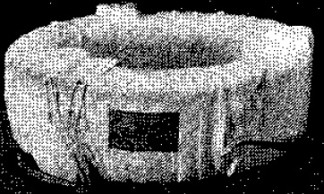

Общий вид трансформаторов тока ТДВ-35 показан на рисунке 1.
Рисунок 1 - Фотографии общего вида трансформаторов тока ТДВ-35
Основные метрологические и технические характеристики трансформаторов тока ТДВ-35 приведены в таблице 1.
Таблица 1 - Основные метрологические и технические характеристики трансформаторов тока ТДВ-35_
| Параметр | Значение | |
| 1 | 2 | 3 |
| Заводской номер | 16635-49А, 16635-49В, 16635-49С, 16845-51А, 16845-51В, 16845-51С | 16595-А, 16595-В, 16595-С, 19896-А, 19896-В, 19896-С, 17876-А, 17876-В, 17876-С, 16340-А, 16340-В, 16340-С, 19081А, 19081В, 19081С, 14389А, 14389В, 14389С |
| 1 | 2 | 3 |
| Номинальный первичный ток 11ном., А | 600 | 300 |
| Номинальный вторичный ток 12ном., А | 5 | 5 |
| Класс точности обмоток для измерения | 3,0 | 3,0 |
| Номинальные вторичные нагрузки обмоток для измерения Бном., В-А | 30 | 30 |
| Номинальное напряжение ином., кВ | 35 | 35 |
| Номинальная частота Гном., Гц | 50 | 50 |
| Номинальный коэффициент безопасности приборов, Кбном | 5 | 5 |
| Диапазон рабочих температур, °С | от минус 5 до плюс 35 | от минус 5 до плюс 35 |
| Максимальная влажность, % | 95 | 95 |
наносят на титульный лист паспорта типографским способом.
В комплект поставки входят:
1. Трансформаторы тока ТДВ-35 (заводские номера: 16635-49А, 16635-49В, 16635-49С, 16845-51А, 16845-51В, 16845-51С, 16595-А, 16595-В, 16595-С, 19896-А, 19896-В, 19896-С, 17876-А, 17876-В, 17876-С, 16340-А, 16340-В, 16340-С, 19081А, 19081В, 19081С, 14389А, 14389В, 14389С) - 24 шт.;
2. Паспорт на трансформаторы тока ТДВ-35 - 24 экз.
осуществляется по документу ГОСТ 8.217-2003 “ГСИ. Трансформаторы тока. Методика поверки”.
Перечень основных средств, применяемых при поверке, приведен в таблице 2.
Таблица 2
| Тип прибора | Основные метрологические характеристики |
| 1 | 2 |
| Трансформатор тока измерительный лабораторный ТТИ-5000.5 (Г осреестр № 27007-04) | Номинальные значения первичного тока, А: от 5 до 5000. Класс точности: 0,05. |
| Прибор сравнения КНТ-03 (Госреестр № 24719-03) | Пределы измерения токовой погрешности 1), %: ± 19,99. Пределы допускаемой абсолютной погрешности измерения токовой погрешности поверяемого трансформатора, %: ± (0,1 + 0,05-A 2) ). Пределы измерения угловой погрешности поверяемого трансформатора, ': ± 199,9. Пределы допускаемой абсолютной погрешности измерения угловой погрешности поверяемого трансформатора, ': ± (0,1 + 0,03-A 2) ). |
| Примечания: 1) Прибор измеряет относительную разность вторичных токов эталонного и поверяемого трансформаторов, принимаемую за погрешность последнего согласно ГОСТ 18685-73; 2) А - значение измеряемой токовой погрешности (%) или угловой погрешности поверяемого трансформатора (...'). | |
Нормативные документы, устанавливающие требования к трансформаторам тока ТДВ-35
1 ГОСТ 7746-2001 ”ГСИ. Трансформаторы тока. Общие технические условия”.
2 ГОСТ 8.217-2003 “ГСИ. Трансформаторы тока. Методика поверки”.
