| Номер в госреестре | 61351-15 |
| Наименование СИ | Преобразователи давления измерительные |
| Обозначение типа СИ | PTX 651-2348 |
| Изготовитель | "Druck Ltd.", Великобритания |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи давления измерительные PTX 651-2348 (далее - преобразователи) предназначены для непрерывного измерения и преобразования значения избыточного давления в аналоговый выходной сигнал постоянного тока на испытательном стенде газотурбинного завода «Русские газовые турбины» (г. Рыбинск).
Принцип действия преобразователей основан на преобразовании упругой деформации чувствительного элемента в электрический сигнал низкого уровня.
Измеряемое давление воздействует на разделительную мембрану пьезорезистивного первичного преобразователя давления. Разделительная мембрана передает давление через промежуточную жидкость на керамическую мембрану с нанесенным на нее мостом сопротивлений. Мост, состоящий из активных и пассивных элементов, подключен через вспомогательную схемную цепь температурной компенсации к источнику постоянного напряжения. Пропорциональный давлению выходной сигнал измерительного моста усиливается в дифференциальном усилителе с регулируемой нулевой точкой и преобразуется в унифицированный выходной сигнал постоянного тока.

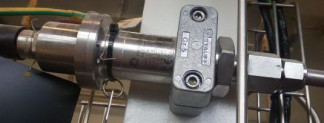

Рис. 1 Преобразователь давления измерительный PTX 651-2348.
Таблица 1
| Диапазон измерений избыточного давления, бар (МПа) | от 0 до 34,5 (от 0 до 3,45) |
| Пределы основной допускаемой приведенной погрешности, % | ± 0,08 |
| Выходной сигнал, мА | от 4 до 20 |
| Пределы дополнительной погрешности от влияния изменения температуры окружающего воздуха, %/ 10° C | ± 0,1 |
| Параметры электропитания: - напряжение постоянного тока, В | от 9 до 30 |
| Температура окружающей среды, °С | от минус 20 до плюс 80 |
| Г абаритные размеры (длина х диаметр), мм | 155 х 40 |
| Масса, кг | 0,85 |
Комплектность
Преобразователи давления измерительные PTX 651-2348 3 шт.
Паспорт 3 экз.
осуществляется в соответствии с документом МП 61351-15 «Преобразователи давления измерительные PTX 651-2348. Методика поверки», утвержденным ФГУП «ВНИИМС» 25 мая 2015 г.
Основные средства поверки:
МП-60, ПГ ± 0,01% (относительная погрешность);
мера электрического сопротивления Р3030, 100 Ом, пределы допускаемой основной погрешности ±0,01%;
вольтметр, пределы измерений от 0 до 5 В, пределы допускаемой основной погрешности ± 0,01%.
Сведения о методиках (методах) измерений приведены в соответствующем разделе паспорта на преобразователь давления измерительный PTX 651-2348.
Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным PTX 651-2348
ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП»;
ГОСТ Р 8.802-2012 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа»; Техническая документация фирмы «Druck LTD», Великобритания.
