Анализаторы мутности Turbilight II, 60990-15

Назначение

Анализаторы мутности Turbilight II (далее - анализаторы) предназначены для непрерывного измерения мутности водных сред в магистральных линиях гидравлических систем.

Описание

Принцип действия анализаторов основан на регистрации рассеянного оптического излучения. В качестве источника излучения используется ИК-светодиод с длиной волны 850 нм. Излучение, формируемое ИК-светодиодом, попадает в измерительный тракт, где рассеивается анализируемыми частицами. Рассеянное излучение регистрируется двумя фотоприёмниками. Основным является фотоприёмник, расположенный под углом 90о по отношению к источнику излучения. Второй фотоприемник, расположенный под углом 180о, компенсирует изменения величины фототока основного фотоприёмника, связанные с нестабильностью источника излучения, изменением цвета жидкости, загрязнением стенок измерительного тракта анализируемой жидкостью. По полученным значениям интенсивности рассеянного излучения осуществляется расчёт мутности анализируемой жидкости.

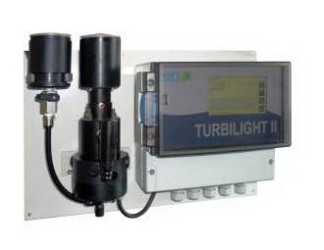

Конструктивно анализаторы состоят из трех блоков (рисунок 1):

-    градуировочный блок;

-    измерительный блок;

-    блок управления.

Диапазон измерений анализаторов устанавливается при выпуске из производства предприятием-изготовителем. Количество и значения поддиапазонов измерений определяются установленным диапазоном. Выбор поддиапазона осуществляется в меню прибора.

Измерительная информация представляется в виде таблиц и графиков. Электрическое питание анализаторов осуществляется от сети переменного тока. Управление анализаторами осуществляется с помощью сенсорного экрана. Анализаторы оснащены следующими интерфейсами: USB / RS-232 и аналоговым.

Анализаторы имеют встроенное в блок управления программное обеспечение (ПО). ПО предназначено для получения, отображения, обработки, передачи, хранения результатов измерений. Анализаторы имеют «средний» уровень защиты ПО от преднамеренных или непреднамеренных изменений в соответствии с Р 50.2.077-2014. При нормировании метрологических характеристик учтено влияние ПО. Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Технические характеристики

1. Диапазоны измерений приведены в таблице 2. Таблица 2

2.    Пределы допускаемой приведенной погрешности (к верхнему пределу используемого поддиапазона измерений), %

±10

400 х 280 х 130

4 25

(230±23)

24

5000

5

от 5 до 40 от 10 до 90 от 84 до 107

3.    Г абаритные размеры (Д х Ш х В), мм

4.    Масса, кг

5.    Потребляемая мощность, В-А

6.    Электрическое питание:

-    от сети переменного тока с частотой (50±1) Гц, В

-    от сети постоянного тока (опционально), В

7.    Наработка на отказ, ч, не менее

8.    Средний срок службы, лет

9.    Условия эксплуатации:

-    диапазон температуры окружающей среды, °С

-    диапазон относительной влажности, %

-    диапазон атмосферного давления, кПа

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность

Основная комплектность поставки приведена в таблице 3.

Таблица 3

Поверка

осуществляется по документу МП-242-1851-2015 «Анализаторы мутности Turbilight II. Методика поверки», утверждённому 16.03.2015 г. ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева».

Основные средства поверки: Стандартный образец мутности (формазиновая суспензия) ГСО 7271-96, границы допускаемой относительной погрешности ±2 %.

Сведения о методах измерений

Методика измерений приведена в эксплуатационной документации.

Нормативные и технические документы, устанавливающие требования к анализаторам мутности Turbilight II

Техническая документация фирмы-изготовителя.
