Анализаторы элементные Flash 2000, 60615-15

Назначение

Анализаторы элементные Flash 2000 предназначены для измерений массовой доли элементов (углерода, водорода, азота, серы и кислорода) в жидких, твердых и газообразных пробах в соответствии с аттестованными методиками измерений.

Описание

Анализаторы элементные Flash 2000 представляют собой стационарные настольные лабораторные приборы, выполненные в виде единого блока, внутри которого установлены система подачи пробы, реакторная печь (одинарная или двойная), система поглотителей, хроматографическая колонка, детектор по теплопроводности, а также газовые коммуникации и электронная схема.

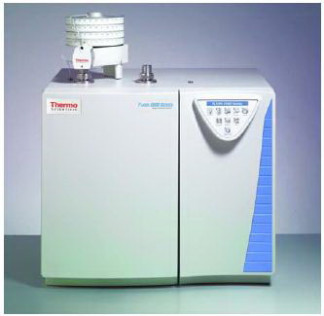

Общий вид анализаторов элементных Flash 2000 представлен на рисунке 1.

Принцип действия анализаторов основан на сжигании образца в присутствии определенной порции кислорода в реакторе. Газообразные продукты горения проходят через систему восстановительных реакторов и поглотителей, разделяются на хроматографической колонке и детектируются с помощью детектора по теплопроводности. В качестве газа-носителя применяют гелий или аргон.

При определении массовой доли углерода, водорода, азота, серы проба сгорает в атмосфере чистого кислорода с образованием CO2, H2O, N2O и SO2 с последующим их хроматографическим разделением и регистрацией с помощью детектора по теплопроводности. Определение содержания кислорода производят путем пиролиза образца в гелиевой среде в присутствии катализатора с образованием окиси углерода. Различия между модификациями модели Flash 2000 заключаются в номенклатуре определяемых элементов, которая, в свою очередь, определяется набивкой реакторов и ловушек.

Приборы могут быть укомплектованы универсальной системой ввода проб в контейнерах и/или портами ввода жидких и газообразных проб.

В зависимости от номенклатуры определяемых элементов и типа анализируемых объектов, выпускаются модификаций анализаторов элементных Flash 2000, перечень которых приведен в таблице 1.

Таблица 1 - Модификации анализаторов элементных Flash 2000_

Модификации анализатора отличаются различными типами ловушек и насадок, определяющими набор определяемых элементов (углерода, водорода, азота, серы и/ или кислорода) и обеспечивающих предварительную подготовку отдельных видов проб. Существуют отдельные модификации для определения азота и углерода в почве и растительном сырье, а также азота в пищевых продуктах и напитках.

Управление работой анализаторов осуществляется с помощью ПК и программного обеспечения «Eager Xperience».

Программное обеспечение

Идентификационные данные программного обеспечения приведены в таблице 2 Таблица 2

Анализаторы элементные Flash 2000 имеют защиту внешнего программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную средствами обнаружения и фиксации событий (контрольный журнал) и средствами управления доступом (пароль).

Уровень защиты «С» по МИ 3286-2010 (метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений).

Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.

Технические характеристики

Диапазон измерений массовой доли элементов, %

от 0,0010 до 100

Предел допускаемого относительного среднеквадратическо го отклонения (СКО), % в диапазоне массовой доли от 0,010 до 0,10 % вкл. свыше 0,10% до 10,0 % вкл. свыше 10,0% до 70,0 % вкл. свыше 70,0 до 100 %

9

7

5

4

12

1400

67

590x580x500

Время цикла анализа, мин, не более Потребляемая мощность, Вт, не более Масса, кг, не более Габаритные размеры, мм, не более

Условия эксплуатации:

»-»    о/"ч

-    температура окружающей среды, С

от плюс 15 до плюс 35 от 30 до 85 101,3 ± 10

230

50/60

-    относительная влажность воздуха, %

-    атмосферное давление, кПа

-    электропитание

напряжение, В

частота переменного тока, Гц

Знак утверждения типа

наносится непосредственно на лицевую панель прибора в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Анализатор элементный Flash 2000.

Универсальная система ввода пробы MAS200 с барабаном на 32 позиции и/или порт ввода жидких и газообразных проб.

ПО Eager Xperience на диске.

Руководство по эксплуатации.

Методика поверки.

Поверка

осуществляется по документу МП 60615-15 «Анализаторы элементные Flash 2000. Методика поверки», утвержденному ФГУП «ВНИИМС» 27 февраля 2015 г.

Основные средства поверки: ГСО №№ 9112-2008, 9113-2008.

Сведения о методах измерений

приведены в руководстве по эксплуатации.

Нормативные документы, устанавливающие требования к анализаторам элементным Flash 2000

Техническая документация фирмы-изготовителя «Thermo Fisher Scientific», Великобритания.

Техническая документация фирмы-изготовителя «Thermo Fisher Scientific, S.p.A» Италия.

Техническая документация фирмы-изготовителя «Thermo Fisher Scientific, B.V.», Нидерланды.

Рекомендации к применению

- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям
