| Номер в госреестре | 60325-15 |
| Наименование СИ | Преобразователи перемещения токовихревые |
| Обозначение типа СИ | 3300 NSV |
| Изготовитель | "Bently Nevada, Inc.", США |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи перемещения токовихревые 3300 NSV (далее - преобразователи) предназначены для измерения осевого перемещения и виброперемещения и преобразования их в пропорциональный электрический сигнал, используемый в стационарных системах автоматического контроля, управления и регулирования технологических процессов на предприятии ОАО «Евраз Нижнетагильский металлургический комбинат».
Принцип действия преобразователей основан на взаимодействии электромагнитного поля, создаваемого датчиком, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте измерения. Изменение расстояния в процессе перемещения контролируемого объекта приводит к пропорциональному изменению выходного напряжения или тока (в зависимости от комплектации).
Конструктивно датчик выполнен в виде неразборного цилиндрического корпуса с внешней резьбой для проходного монтажа.

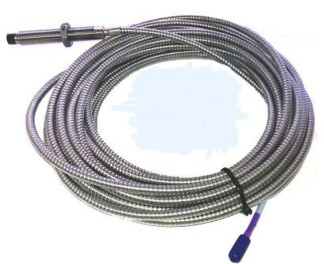

Внешний вид преобразователей показан на рисунке 1.
| Наименование характеристики | Значение характеристики |
| Диапазон измерения осевого перемещения, мм | от 0,25 до 1,78 |
| Диапазон измерения радиального виброперемещения, мкм | от 0 до 500 |
| Диапазон рабочих частот, Гц | от 0 до 10000 |
| Номинальное значение коэффициента преобразования, В/мм | 7,87 |
| Пределы отклонения коэффициента преобразования от номинального значения, % | ±20 |
| Неравномерность частотной характеристики, % | ±2,5 |
| Нелинейность амплитудной характеристики, % | ±1,5 |
| Пределы допускаемой основной относительной погрешности преобразования,% | ±3 |
| Пределы допускаемой дополнительной относительной погрешности преобразования при изменении температуры окружающей среды на 10 °С, % | ±0,2 |
| Электрическое сопротивление изоляции, не менее, МОм | 50 |
| Электрическая прочность изоляции, не менее, В | 1000 |
| Напряжение питания, В | от минус 17,5 до 26 |
| Потребляемая мощность, Вт | 0,82 |
| Габаритные размеры преобразователя (диаметр х длина), мм, не более | 10x250 |
| Масса комплекта, г, не более | 720 |
| Рабочие условия эксплуатации: - диапазон температур, °С - диапазон относительной влажности воздуха, % | от минус 34 до 177 от 0 до 100 |
Знак утверждения типа наносится на титульный лист паспорта методом печати или наклейки.
Преобразователи перемещения токовихревые зав. №№: VXE591/1, VXE591/2,
VXE592/1, VXE592/2, VXE598/1, VXE598/2, VXE599/1, VXE599/2, VYE503/1,
14шт.
14шт. 14экз. 1 экз.
VYE503/2, VYE508В/1, VYE508В/2, VYE509/1, VYE509/2 Соединительный кабель Паспорт
Методика поверки Поверка
осуществляется в соответствии с документом МП 60325-15 «Преобразователи перемещения токовихревые 3300 NSV. Методика поверки», утвержденным ФГУП «ВНИИМС» 08 декабря
2014 г.
Основные средства поверки:
- эталон 2 разряда единиц длины, скорости и ускорения при колебательном движении твердого тела по ГОСТ Р 8.699-09.
Всего листов 3
Нормативные и технические документы, устанавливающие требования к преобразователям перемещения токовихревым 3300 NSV
1. ГОСТ 30296-95 «Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования».
2. Техническая документация фирмы «Bently Nevada, Inc.», США.
Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
