| Номер в госреестре | 60282-15 |
| Наименование СИ | Установка поверочная для поверки и калибровки средств измерений расхода газа |
| Изготовитель | ОАО "Казанский опытно-экспериментальный завод "Прибор", г.Казань |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка поверочная для поверки и калибровки средств измерений расхода газа (далее - установка) предназначена для воспроизведения единицы объемного расхода газа.
Принцип действия установки основан на сравнения результатов измерения объема поверяемым счетчиком и установкой, включенными последовательно в измерительной магистрали и находящихся под воздействием воспроизводимого с помощью установки потока рабочей среды.
В составе установки применяется набор эталонных критических сопел, которые используются в качестве дозаторов объемного расхода поверочной среды.
В состав установки входят следующие средства измерений: (далее - СИ):
- счетчики импульсов микропроцессорные СИ8 (Госреестр № 28696-10);
- измеритель влажности и температуры «ИВТМ-7МК-С-М» (Госреестр № 1550012);
- датчик давления Метран-150СБ (Госреестр № 32854-13);
- датчик давления «МИДА-ДА-13П» (Госреестр № 17636-06);
- манометр цифровой ДМ5002 (Госреестр № 26407-08);
- измеритель-регулятор микропроцессорный ТРМ202 (Госреестр № 32478-11). Конструктивно установка состоит из стенда для поверки/калибровки средств
измерений расхода газа, вакуумных насосов и устройства автоматизированного управления.
Устройства создания потока рабочей среды создают поток рабочей среды в установке, который проходит последовательно через поверяемый/калибруемый счетчик и, в зависимости от значения расхода, через одно или несколько критических сопел. Измеряя давление, температуру, потери давления на поверяемом/калибруемом счетчике и время прохождения рабочей среды с помощью программного обеспечения установки, рассчитывается значение объема, которое сравнивается с показаниями поверяемых/калибруемых счетчиков.
С целью предотвращения несанкционированного вмешательства и искажения результатов измерений, все средства измерений, входящие в состав установки, опломбированы

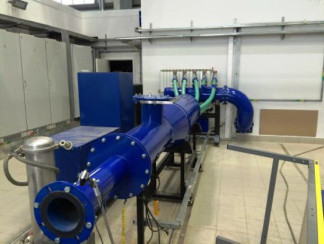

Фото общего вида установки представлены на рисунках 1 и 2.
установки по аппаратному обеспечению является автономным и входит в состав системы контроля и управления установкой. Система контроля и управления состоит из автоматизированного рабочего места оператора на базе персонального компьютера и шкафа управления.
Идентификационные данные ПО приведены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | UPSG2500 |
| Номер версии (идентификационный номер) ПО | 1.0 |
| Цифровой идентификатор ПО | 0880DA59 |
Уровень защиты ПО - высокий.
Всего листов 4
Таблица 2 - Метрологические и технические характеристики_
| Наименование характеристики | Значение |
| Рабочая среда | атмосферный воздух |
| Диапазон воспроизведения объемного расхода, м3/ч | 0,8 - 2500 |
| Температура рабочей среды, °С | от плюс 10 до плюс 30 |
| Количество одновременно поверяемых счетчиков, шт., не более | 1 |
| Пределы допускаемой относительной погрешности установки, % | ± 0,3 |
| Параметры электрического питания: - напряжение переменного тока, В - частота, Гц | 220 ±22/380 ±38 50 ±1 |
| Потребляемая мощность, кВт, не более | 100 |
| Масса, кг , не более - без вакуумных насосов - с вакуумными насосами | 820 1550 |
| Г абаритные размеры, мм, не более | 4100х1000х600 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от плюс 10 до плюс 30 от 30 до 80 от 84 до 106,7 |
| Продолжительность непрерывной работы при сохранении технических характеристик, ч, не менее | 8 |
| Средняя наработка на отказ, ч | 15000 |
| Срок службы, лет, не менее | 10 |
наносится на маркировочную табличку установки, электрохимическим или лазерным способом, и на титульный лист руководства по эксплуатации и паспорта типографским способом.
Таблица 3 - Комплект поставки установки
| Наименование | Количество | Примечание |
| 1 У становка поверочная для поверки и калибровки средств измерений расхода газа | 1 шт. | |
| 2 У становка поверочная для поверки и калибровки средств измерений расхода газа. Руководство по эксплуатации. ГМ 004.00.00.00-00 РЭ | 1 экз. | |
| 3 У становка поверочная для поверки и калибровки средств измерений расхода газа. Паспорт | 1 экз. | |
| 4 Инструкция. ГСИ. Установка поверочная для поверки и калибровки средств измерений расхода газа. Методика поверки. МП 0211-13-2014 | 1 экз. | |
| 5 Комплект эксплуатационной документации на составные части установки | 1 компл. |
осуществляется по документу МП 0211-13-2014 «Инструкция. ГСИ. Установка поверочная для поверки и калибровки средств измерений расхода газа. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИР» 24 декабря 2014 г.
В перечень основного поверочного оборудования входят:
- Государственный первичный эталон единиц объёмного и массового расходов газа ГЭТ 118-2013, диапазон расхода 0,003 - 16000 м3/ч, СКО 3,5-10-4 - 5-10-4, НСП 4-10-4;
- датчик давления Метран-150CD, диапазон измерений от 0 до 2,5 кПа, пределы допускаемой основной приведенной погрешности ±0,2 %;
- датчик давления МИДА-ДА-13П, диапазон измерений от 0 до 0,16 МПа, пределы допускаемой основной приведенной погрешности ±0,15 %;
- манометр цифровой ДМ5002Г, диапазон измерений от 0 до минус 1 кг/см , пределы допускаемой основной приведенной погрешности ±0,25 %.
Установка поверочная для поверки и калибровки средств измерений расхода газа. Руководство по эксплуатации. ГМ 004.00.00.00-00 РЭ
Нормативные и технические документы, распространяющиеся на установку поверочную для поверки и калибровки средств измерений расхода газа
1 ГОСТ Р 8.618-2014. ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа
2 Техническая документация ООО «НПП ОЗНА-Инжиниринг»
Передача единицы величины в соответствии с государственной поверочной схемой по ГОСТ Р 8.618-2014.
