Мерник металлический технический 1 класса Мерник 2,5 м3, 59792-15

Назначение

Мерник металлический технический 1 класса «Мерник 2,5 м » (далее - мерник) предназначен для измерения объема спиртосодержащей продукции в объёме полной вместимости или ее дольных значений методом налива или слива.

Описание

Мерник представляет собой вертикальный сварной сосуд цилиндрической формы с коническим днищем и плоской съемной крышкой. На корпусе мерника расположены смотровые окна с закрепленными шкальными пластинами.

Корпус мерника имеет три регулируемые опоры, необходимые для установки мерника строго по уровню. Заполнение мерника спиртосодержащей продукцией до необходимого объема происходит через трубу для донного залива. Слив спиртосодержащей продукции из мерника происходит через сливной патрубок.

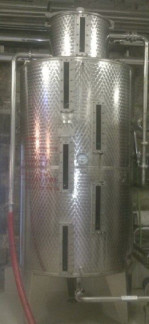

Общий вид мерника представлен на рисунке 1. Места нанесения поверительных клейм указаны на рисунке 2.

2500; ± 0,2;

от 5 до 35;

3195;

1224.

Номинальное значение вместимости мерника, дм3 Пределы допускаемой относительной погрешности, % Диапазон температуры измеряемой жидкости, °С Габаритные размеры, мм, не более: высота

диаметр

Знак утверждения типа

Знак утверждения типа наносится на корпус мерника и на титульный лист технического паспорта.

Комплектность

В комплект поставки входит: мерник металлический технический 1 класса «Мерник 2,5 м3» и технический паспорт.

Поверка

осуществляется по методике, изложенной в ГОСТ Р 8.679-2009 «Мерники металлические технические. Методика поверки»

Основные средства поверки:

-    мерники металлические образцовые 1-го разряда, погрешность ±0,02% номинальной вместимости;

-    образцовые стеклянные колбы 1-го разряда;

-    пипетки 1-го класса;

-    термометр, с ценой деления 1 °С, диапазоном измерения от 0 до 100 °С.

Сведения о методах измерений

отсутствует.

Нормативные и технические документы, устанавливающие требования к мернику металлическому техническому 1 класса «Мерник 2,5 м »

ГОСТ Р 8.679-2009 Мерники металлические технические. Методика поверки.

ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости.

Техническая документация фирмы-изготовителя «RODINA-HASKOVO» JSC, Болгария.

Рекомендации к применению

При осуществлении торговли.
