| Номер в госреестре | 59460-14 |
| Наименование СИ | Ротаметры |
| Обозначение типа СИ | 10A6131NB1B4X00AAEXB |
| Изготовитель | "ABB Process Automation", США |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Ротаметры 10A6131NB2B4X00AAEXB предназначены для измерений объемного расхода газа в стационарных системах автоматического контроля, управления и регулирования технологических процессов в составе установок разделения воздуха 2хТ1300, производства ООО «Праксэа Рус», расположенных на территории промышленной площадки ОАО «Евраз Нижнетагильский металлургический комбинат», г. Нижний Тагил.
Принцип действия ротаметров основан на перемещении поплавка находящегося в конической ротаметрической трубке, под действием динамического напора потока воздуха, проходящего через ротаметр снизу вверх. При подъеме поплавка зазор между наибольшим диаметром конической части поплавка и внутренним диаметром конической трубки увеличивается, а перепад давления на поплавке уменьшается. Равновесие поплавка наступает, когда перепад давления становится равным силе веса поплавка, на единицу площади его поперечного сечения.
Измеряемым значением расхода, проходящего через ротаметры воздуха, является высота подъема поплавка, отсчитываемая по шкале ротаметров.
Конструктивно ротаметр состоит из стального корпуса и стеклянного цилиндра, внутри которого находятся коническая трубка, выполненная из боросиликатного стекла, и стеклянный поплавок.

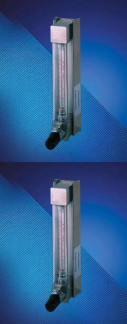

Фото общего вида ротаметра представлено на рисунке 1.
Рис. 1. Внешний вид ротаметра 10A6131NB2B4X00AAEXB. Метрологические и технические характеристики
Таблица 1
| Наименование характеристики | Значение параметра |
| Диапазон измерений расхода, м3/ч (л/мин) | от 0,03 до 0,42 (от 0,5 до 7) |
| Пределы допускаемой приведенной погрешности от верхнего предела измерений расхода, % | ±10 |
| Вариация показаний, %, не более | 10 |
| Максимальная температура измеряемой среды, °С | 120 |
| Максимальное давление измеряемой среды, МПа (бар) | 1,8 (18) |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, без конденсата, % - атмосферное давление, кПа | от 0 до плюс 60 от 5 до 95 от 84 до 106,7 |
| Г абаритные размеры, мм, не более | 151x125x79 |
| Масса, кг, не более | 0,45 |
| Среднее время наработки на отказ, ч, не менее | 30 000 |
| Средний срок службы, лет, не менее | 10 |
Знак утверждения типа наносится на корпус ротаметра в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Ротаметр 10A6131NB2B4X00AAEXB Паспорт
39 шт.
39 экз.
осуществляется в соответствии с документом ГОСТ 8.122-99 «ГСИ. Ротаметры. Методика поверки».
Основные средства поверки:
- установка расходомерная поверочная УПСЖГ-200, (Госреестр 28872-05), диапазон воспроизводимых расходов от 0,03 до 200 м3/ч, пределы допускаемой относительной погрешности измерений объемного расхода газа не более ±0,2 %.
Сведения о методиках (методах) измерений приведены в соответствующем разделе паспорта на ротаметры 10A6131NB2B4X00AAEXB.
Нормативные и технические документы, устанавливающие требования к ротаметрам 10A6131NB2B4X00AAEXB
1. ГОСТ Р 8.618-2006 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа.
2. Техническая документация «ABB Process Automation», США.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта - ОАО «Евраз Нижнетагильский металлургический комбинат», г. Нижний Тагил.
