| Номер в госреестре | 59342-14 |
| Наименование СИ | Приборы измерительные |
| Обозначение типа СИ | MobiLog |
| Изготовитель | "Cementys", Франция |
| Год регистрации | 2014 |
| Срок свидетельства | 08.12.2019 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Приборы измерительные MobiLog Назначение средства измерений
Приборы измерительные MobiLog (далее приборы) предназначены для измерения сигналов с изменяющейся частотой, поступающих от датчиков деформации с вибрирующей струной, температуры, относительной влажности и унифицированного токового сигнала.
Принцип работы приборов основан на измерении и обработке электрических сигналов, поступающих от датчиков деформации с вибрирующей струной, от термопреобразователей сопротивления PT100, датчиков температуры и относительной влажности HydraCap и приборов измерительных PenduLog.
Приборы измерительные MobiLog представляют собой электронное устройство с 4 независимыми измерительными каналами:
- канал измерения температуры для подключения термопреобразователей сопротивления РТ100;
- канал измерения температуры и относительной влажности для подключения датчиков температуры и относительной влажности HydraCap;
- канал измерения сигналов с изменяющейся частотой для подключения датчиков деформации с вибрирующей струной;
- канал измерения постоянного тока для подключения приборов измерительных PenduLog.
Датчики HydraCap, входящие в комплект проборов измерительных MobiLog, конструктивно выполнены в виде защитного корпуса, в котором размещен блок измерительных элементов с подключенным к нему кабелем с 5-ю выводами. Защитный корпус датчиков имеет ударопрочную фторопластовую оболочку и откручивающуюся крышку со стороны чувствительных элементов. Блок измерительных элементов состоит из емкостного датчика температуры и относительной влажности.
Приборы измерительные MobiLog являются переносными и состоят из корпуса, встроенного блока питания на аккумуляторах и модуля приема и обработки входных аналоговых сигналов. Приборы предназначены для контроля и диагностики состояния промышленных зданий и сооружений.

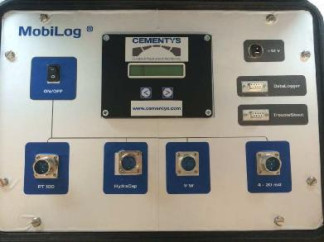

Внешний вид приборов приведен на рисунке 1.
Лист № 2 Всего листов 4
Внешний вид датчиков температуры и относительной влажности HydraCap приведен на
рисунке 2.
Рисунок 2
Программное обеспечение (ПО) подразделяется на встроенное программное обеспечение (ВПО) и ПО, устанавливаемое на персональный компьютер.
ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память прибора во время производственного цикла на заводе-изготовителе и в процессе эксплуатации изменению не подлежит.
Устанавливаемое на персональный компьютер программное обеспечение «MobiLog.Prog», не влияет на метрологические характеристики и выполняет функции средства переноса данных из прибора, средства визуализации полученных данных и их обработки.
Таблица 1
| Идентификационные данные (признаки) | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО | Другие иден-тификацион-ные данные (если есть) |
| MobiLog.Prog | MobiLog.Prog | не ниже V01.00 | - | - |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой прибора и процессом измерений.
Метрологически значимая часть ПО является неизменной. Средства для внесения изменений в ПО прибора пользователю не предоставляются.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - низкий.
Таблица 2
| Наименование характеристики | Значение |
| 1. Канал измерения температуры «РТ100» | |
| Диапазон измерений температуры, °С | от минус 60 до 120 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,5 |
| 2. Канал измерения температуры и относительной влажности «HydraCap» | |
| Диапазон измерений температуры, оС | от минус 40 до 70 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - при t= +25 °С - при +5 °С <t< +40 °С - при -40°С <t<+5 °С и +40°С <t< +70 °С | ±0,3 ±0,4 ±0,9 |
| Диапазон измерения относительной влажности, % | от 3 до 98 |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности, % - в диапазоне от 10 до 90 % - в остальном диапазоне | ± 3 ± 5 |
| 3. Канал измерения сигналов с изменяющейся частотой «VW» | |
| Диапазон измерений частоты входного сигнала, Гц | от 450 до 6 000 |
| Пределы допускаемой относительной погрешности измерений частоты входного сигнала, % | ±0,02 |
| 4. Канал измерения постоянного тока «4-20 мА» | |
| Диапазон измерений постоянного тока, мА | от 4 до 20 |
| Пределы допускаемой абсолютной погрешности измерений постоянного тока, мА | ±1 |
| Общие характеристики | |
| Напряжение питания постоянного тока, В | 12 |
| Рабочие условия эксплуатации приборов измерительных MobiLog: - диапазон рабочих температур, °С | от минус 10 до 40 |
| Рабочие условия эксплуатации датчиков температуры и относительной влажности HydraCap: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от минус 40 до 70 до 98 |
| Г абаритные размеры приборов измерительных MobiLog (длина х ширина х высота), мм, не более | 410x296x170 |
| Габаритные размеры монтажной части датчиков температуры и относительной влажности HydraCap (длина х диаметр), мм | 130 х 024 |
| Масса приборов измерительных MobiLog, кг, не более | 7,2 |
| Масса датчиков температуры и относительной влажности HydraCap, кг, не более: | 0,25 |
| Длина кабеля датчиков температуры и относительной влажности HydraCap, мм, не более | 100000 |
Знак утверждения типа наносится на корпус прибора способом машинной печати и на титульный лист руководства по эксплуатации типографским способом или методом наклейки.
Приборы измерительные MobiLog 1 шт.
Датчик температуры и относительной влажности HydraCap 1 шт.
Руководство по эксплуатации 1 экз.
осуществляется по документу МП 59342-14 «Приборы измерительные MobiLog. Методика поверки», утвержденному ФГУП «ВНИИМС» в октябре 2014 г.
Всего листов 4
Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (г/р № 45344-10), калибратор процессов многофункциональный Fluke 726 (г/р № 52221-12); термометр цифровой прецизионный DTI-1000 (г/р № 15595-12), измеритель комбинированный Testo 645 с зондом 0636 9741 (г/р № 17740-12), камера климатическая КХТВ-100-О, калибратор-измеритель унифицированных сигналов эталонный ИКСУ-260 (г/р № 35062-07).
Руководство по эксплуатации «Приборы измерительные MobiLog» раздел 2.
Нормативные и технические документы, устанавливающие требования к приборам измерительным MobiLog
Техническая документация «Cementys», Франция
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 32 |
| Поверителей | 1 |
| Актуальность данных | 12.06.2025 |
