| Номер в госреестре | 59333-14 |
| Наименование СИ | Комплексы программно-технические |
| Обозначение типа СИ | ТЕЛЕМАТИК и ТЕЛЕМАТИК-А |
| Изготовитель | ООО ИПЦ "ПромИнжиниринг", г.Томск |
| Год регистрации | 2014 |
| Срок свидетельства | 08.12.2019 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Комплексы программно-технические «ТЕЛЕМАТИК» и «ТЕЛЕМАТИК-А» (далее комплексы) предназначены для измерений сигналов от внешних первичных измерительных преобразователей в виде напряжения и силы постоянного тока, сигналов термопар и термопреобразователей сопротивления, импульсных последовательностей, сбора, обработки и регистрации полученной измерительной информации, а также для формирования сигналов напряжения и силы постоянного тока.
Комплексы используются в составе АСУ ТП транспортирования и хранения нефти и нефтепродуктов, в резервуарных парках, нефтебазах, нефтеналивных причалах, системах автоматического регулирования давления, телемеханизации, нефтепереработки, автоматизированных системах управления пожаротушением и т.п. совместно с первичными измерительными преобразователями, которые не входят в состав комплексов.
Комплексы «ТЕЛЕМАТИК» предназначены, для телемеханизации территориально распределенных линейных объектов, а «ТЕЛЕМАТИК-А» - для автоматизации и телемеханизации площадочных и станционных объектов, они полностью программно и аппаратно совместимы. Комплексы являются агрегатными, проектно-компонуемыми, с переменным составом модулей и блоков, определяющихся заказом. В общем случае комплексы состоят из:
- преобразователей измерительных серий IM, IMS (Госреестр №49765-12), MACX (Госреестр №41972-09), D1000 (Госреестр №44311-10), D5072 (Госреестр № 53174-13), D5020 (Гос-реестр №47064-11), преобразователей измерительных (барьеров искрозащиты) ^Z600 (Госреестр №47073-11), преобразователей аналоговых MINI MCR-SL (Госреестр №47645-11), преобразователей измерительных тока и напряжения с гальванической развязкой (барьеры искрозащиты) K (Госреестр №22153-14, 22149-14), барьеров искрозащиты Z (Госреестр №22152-07), преобразователей ET (Госреестр №39489-11), , для согласования уровней сигналов, гальванической развязки выходных цепей первичных преобразователей (датчиков) и полевого оборудования и входных (выходных) цепей модулей аналого-цифрового преобразования из состава контроллеров, создания барьеров искробезопасности и питания первичных преобразователей и оборудования на входе и выходе комплексов;
- модулей ввода-вывода аналоговых сигналов контроллеров программируемых логических PLC Modicon (Госреестр №18649-09); модулей аналоговых Modicon М340 (Госреестр №49662-12); контроллеров программируемых Simatic S7-300 (Госреестр №15772-11); Simatic S7-400 (Госреестр №15773-11); S7-1200 (Госреестр №45217-10); S7-1500; контроллеров ACE3600 (Госреестр № 34217-10); комплексов измерительно-вычислительных и управляющих на базе платформы Logix PAC - ControlLogix, CompactLogix (Госреестр №51228-12), в том числе модулей 1769sc-IF4IH; модулей DCS-2000 (Госреестр№21926-09, №52079-12); систем управления модульных B&R X20 (Госреестр №57232-14) и устройств распределенного ввода-вывода: Simatic ЕT200, ET200 iSP (Госреестр №22734-11); преобразователей измерительных контроллеров программируемых M-7000, ET-7000 (PET-7000) (Госреестр№50676-12); преобразователей измерительных ТМА (Госреестр №27113-09), преобразующих аналоговые сигналы к цифровому виду в единицах измеряемого физического параметра модулей контроллера, осуществляющих обработку полученных сигналов и формирование сигналов сигнализации, автоматического управления по заданной программе, самодиагностику функционирования;
- АРМ операторов на базе компьютеров типа IBM PC для визуализации технологических параметров, ведения протоколов и архивации данных (могут отсутствовать, определяется заказом).

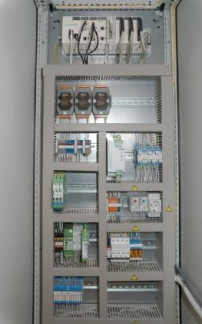

Все электрооборудование комплексов устанавливается в шкафах со степенью защиты не ниже IP54. При эксплуатации в условиях низкой температуры шкафы дополнительно оснащаются системой подогрева. Допускается исполнение комплексов в виде стоек и щитов. Общий вид шкафов комплексов представлен на рисунке 1.
Обмен данными комплексов с внешними системами осуществляется по протоколам передачи данных ModbusTCP, MODBUSRTU, МЭК60870-5-104, МЭК870-5-101, ProfibusDP/PA, Profinet, DeviceNET, ControlNET, Ethernet IP, HART, CAN, Fieldbus.
Встроенное ПО контроллеров комплексов «ТЕЛЕМАТИК» и «ТЕЛЕМАТИК-А» предназначено для конфигурирования, диагностирования и управления работой модулей контроллеров, получения результатов измерений. Встроенное ПО контроллеров не влияет на метрологические характеристики комплексов. Программное обеспечение (ПО) комплексов «ТЕЛЕМАТИК» и «ТЕЛЕМАТИК-А» идентифицируется в соответствии с таблицами 1, 2.
Все метрологически значимые вычисления выполняются ПО модулей ввода-вывода контроллеров и измерительных преобразователей, метрологические характеристики которых нормированы с учетом влияния на них встроенного ПО, которое недоступно в процессе эксплуатации комплексов.
Уровень защиты ПО модулей ввода-вывода контроллеров и измерительных преобразователей от непреднамеренных и преднамеренных изменений - высокий в соответствии с Р 50.2.077-2014.
При построении систем на базе комплексов используется один из SCADA-пакетов (iFIX, inTOUCH, WinCC, Citect, Infinity, GENESIS), обеспечивающий дополнительный многоступенчатый контроль доступа.
Для защиты накопленной и текущей информации, а также конфигурационных параметров измерительных каналов (ИК) от несанкционированного доступа в комплексах предусмотрен контроль доступа: физический - запираемые шкафы, доступ к которым требует авторизации в соответствии со спецификой объекта, на котором устанавливается комплекс, и программный (доступ по паролю с регистрацией успеха и/или отказа в доступе - на уровне применяемого SCADA-пакета).
Таблица 1 - Идентификационные данные ПО комплексов
с контроллерами PLC Modicon, Modicon М340, ControlLogix, CompactLogix, ACE3600
| Идентиф икационные данные (признаки) | Значения | ||||
| Идентификационное наименование ПО процессоров контроллеров | Modicon Quantum | Modicon M580 | Modicon M340 | Control Logix, Compact Logix | Motorola ACE3600 |
| Номер версии (идентификационный номер) ПО | не ниже 3.00 | не ниже 1.04 | не ниже 2.5 | не ниже 16.54 | не ниже 15.02 |
| Цифровой идентификатор ПО | Номер версии | ||||
| Алгоритм вычисления цифрового идентификатора | Не используется | ||||
Таблица 2 - Идентификационные данные ПО комплексов
с контроллерами Simatic S7-300, S7-400, S7-1200, S7-1500, Simatic ЕT200, ET200 iSP, DCS-2000, B&R X20
| Идентиф икационные данные (признаки) | Значения | ||
| Идентификационное наименование ПО процессоров контроллеров | Siemens SIMATIC S7 | B&R Automation Studio | ППО тестирования контроллеров DCS-2000 emitst32.exe |
| Номер версии (идентификационный номер) ПО | не ниже V6.0.3 для модулей S7-41xx V3.3.7 для модулей S7-31х V1.0 для модулей S7-15xx V3.0 для модулей S7-12xx | не ниже V2.6 | не ниже 1.57 |
| Цифровой идентификатор ПО | Номер версии | ||
| Алгоритм вычисления цифрового идентификатора | Не используется | ||
Уровень защиты ПО комплексов от непреднамеренных и преднамеренных изменений -средний в соответствии с Р 50.2.077-2014.
1 Каналы измерения (ИК) напряжения и силы постоянного тока.
Таблица 3 ИК вида 1.1
- преобразователь измерительный - модуль ввода аналоговых сигналов контроллера в диапазоне от 4 до 20 мА постоянного тока
| Типы преобразователей измерительных | Типы модулей ввода аналоговых сигналов |
| • IM31-xxEX-x; • IM33-xxEX-xx; • IM3 3-14EX-CDRI; • IMS-AI-DLI-xx; • MACX MCR (-Ex)-SL-xxx; • MINI MCR-SL-xxx; • ^Z600; • KFD2-STC4-xx; • серии Z; • ET 74xx (ЕТ 4xx); • D105x. | • 140 ACI-030-00, 140 ACI-040-00 контроллеров Modicon TSX Quantum; • BMXAMI0410, BMXAMI0800, BMXAMI0810 контроллеров Modicon M340; • 6ES7 331-1К'0х-хххх, 6ES7 331-7№0х-хххх, 6ES7 331-7№'1х-хххх, 6ES7 331-7KF0х-хххх, 6ES7 331-7КВ0х-хххх, 6ES7 331-7Н'0х-хххх контроллеров Simatic S7-300; • 6ES7 331-7Т'0х-хххх, 6ES7 331-7ТВ0х-хххх устройств Simatic ET200 M; • 6ES7 134-7TD0х-хххх, 6ES7 134-7TD5х-хххх устройств Simatic ET200 iSP; • 6ES7 531-7QDхх-хххх, 6ES7 531-7К'хх-хххх, 6ES7 531-7№хх-хххх контроллеров Simatic S7-1500; • 6ES7 231 -4Н'30-хххх, 6ES7 231-4HD30-хххх, 6ES7 231-5КВ32-хххх контроллеров Simatic S7-1200; • 6ES7 431-1KF1 х-хххх, 6ES7 431-7К'0х-хххх, 6ES7 431-0НН0х-хххх контроллеров Simatic S7-400; • 8AI, 16AI контроллеров АСЕ3600; • 1756-IF16, 1756-IF16H, 1756-IF8, 1756-IF8H, 1756-IF6CIS, 1756-IF6I контроллеров ControlLogix; • 1769-IF8, 1769-IF4, 1769-IF4I, 1769-IF16C, 1769sc-IF4IH контроллеров CompactLogix; • AI-32A контроллеров DCS-2000; • X20AI2438, X20AI4632-1 контроллеров B&R X20. |
Таблица 4 ИК вида 1.2
- преобразователь измерительный - модуль ввода аналоговых сигналов контроллеров в диапазоне 0-10 В постоянного тока
| Типы преобразователей измерительных | Типы модулей ввода аналоговых сигналов |
| • IM31-xxEX-x, IMS-AI-UNI-xx; • ET 74xx (ЕТ 4xx); • D105x. | • 140-AVI-030-00, 140 ACI-030-00, 140 ACI-040-00 контроллеров Modicon TSX Quantum; • BMXAMI0410, BMXAMI 0800,BMXAMI0810 контроллеров Modicon M340; • 6ES7 331-1 К'0х-хххх, 6ES7 331-7№0х-хххх, 6ES7 331 -7К'0х-хххх, 6ES7 331-7КВ0х-хххх, 6ES7 331-7HF0х-хххх контроллеров Simatic S7-300; • 6ES7 331-7Т'0х-хххх, 6ES7 331-7ТВ0х-хххх устройств Simatic ET200 M; • 6ES7 134-7TD0х-хххх, 6ES7 134-7TD5х-хххх устройств Simatic ET200 iSP; |
| Типы преобразователей измерительных | Типы модулей ввода аналоговых сигналов |
| • 6ES7 531-7QDхх-хABх, 6ES7 531-7КЕхх-хАБх, 6ES7 531-7№хх-хАБх контроллеров Simatic S7-1500; • 6ES7 231-4ОТ30-хххх, 6ES7 231-4ГО30-хххх, 6ES7 231-5К032-хххх контроллеров Simatic S7-1200; • 6ES7 431-1КБ1х-хххх, 6ES7 431-7КБ0х-хххх, 6ES7 431-0НН0х-хххх контроллеров Simatic S7-400; • 8А1, 16А1 контроллеров АСЕ3600; • 1756-IF16, 1756-IF16H, 1756-IF8, 1756-IF8H, 1756-IF6CIS, 1756-IF 6IконтроллеровControlLogix; • 1769-IF8, 1769-IF4, 1769-IF4I, 1769-IF16V, 1769-IF16C, 1769sc-IF4IH контроллеров CompactLogix; • AI-33A контроллеров DCS-2000; • X20AI4632-1 контроллеров B&RX20. |
Таблица 5 ИК вида 1.3 - преобразователь измерительный - преобразователь измерительный контроллеров в диапазонах 0-5 В, 0-10 В, 4-20 мА постоянного тока с выходом RS-485 -процессор и/или коммуникационный модуль RS-485 контроллеров Modicon TSX Quantum, либо Modicon M340, либо Simatic S7, либо ControlLogix, либо CompactLogix, либо DCS-2000, либо B&R Х20, либо ACE3600
| Типы преобразователей измерительных | Типы преобразователей измерительных контроллеров программируемых с выходом RS-485 |
| • IM31-xxEX-x, IM33-xxEX-xx*, IMS-AI-xx; • MACX MCR(-Ex)-SL-xx*; • MINI MCR-SL-xx*; • KFD2-STC4-xx*; • ET 74xx (ЕТ 4xx); • D105x. | • M-7002, M-7003, M-7017C*, M-7017RC*, M-7017Z; M-7019Z преобразователей измерительных контроллеров программируемых серии М-7000, • ET 748x (ЕТ 48x). |
| * - диапазон входных сигналов ИК - 4-20 мА постоянного тока | |
Таблица 6 ИК вида 1.4 - преобразователь измерительный - преобразователь измерительный контроллеров в диапазонах 0-5 В, 0-10 В, 4-20 мА постоянного тока с выходом Ethernet- процессор и/или коммуникационный модуль сетевого интерфейса Ethernet контроллеров Modicon TSX Quantum, либо Modicon M340, либо Simatic S7, либо DCS-2000, либо B&R Х20, либо ACE3600
| Типы преобразователей измерительных | Типы преобразователей измерительных контроллеров программируемых с выходом Ethernet |
| • IM31-xxEX-x, IM33-xxEX-xx*, IMS-AI-xx; • MACX MCR(-Ex)-SL-xx *; • MINI MCR-SL-xx*; • KFD2-STC4-xx*; • ET 74xx (ЕТ 4xx); • D105x. | • ET-7002 (PET-7002), ET-7017(PET-7017),ET-7217(PET-7217), ET-7019Z (PET-7019Z), ET-7219Z(PET-7219Z), ET-7026(PET-7026), ET-7226(PET-7226) преобразователей измерительных контроллеров программируемых серии ET-7000 (PET-7000). |
| * - диапазон входных сигналов | ИК - 4-20мА постоянного тока |
Каналы измерения сигналов термопреобразователей сопротивления и термопар
Таблица 7 ИК вида 2.1-преобразователь измерительный сигналов термопреобразователей сопротивления типов Pt100, 100П, 100М, 50М, 53М с гальванической развязкой - модуль ввода
о
аналоговых сигналов контроллеров в диапазонах температур от минус 200 до плюс 850 С
| Типы преобразователей измерительных | Типы модулей ввода аналоговых сигналов |
| • IM34-xxEX, IMS-TI-xx; • MACX MCR(-EX)-SL-RTD-xx; MACX MCR(-EX)-Txx • KFD2-UT2xx; • ET 732x^ 32x); • D107x, D507x. | • 140-AVI-030-00, 140 Ad-030-00, 140 Ad-040-00 контроллеров Modicon TSX Quantum; • BMXAMI 0410, BMX AMI 0800, BMX AMI 0810 контроллеров Modicon M340; • 6ES7 331-1^0х-хххх, 6ES7 331-7№0х-хххх, 6ES7 331-7^0х-хххх, 6ES7 331-7KB0х-хххх, 6ES7 331-7HF0x-хххх контроллеров Simatic S7-300; • 6ES7 331-7TF0х-хххх, 6ES7 331-7TB0х-хххх устройств Simatic ET200 M; • 6ES7 134-7TD0х-хххх, 6ES7 134-7TD5х-хххх устройств Simatic ET200 iSP; • 6ES7 531-7QDхх-хABх, 6ES7 531-7KFхх-хABх контроллеров Simatic S7-1500; • 6ES7 231-4ОТ30-хххх, 6ES7 231-4ГО30-хххх, 6ES7 231-5ND32-хххх контроллеров Simatic S7-1200; • 6ES7 431-1^1х-хххх, 6ES7 431-7^0х-хххх, 6ES7 431-0HH0х-хххх контроллеров Simatic S7-400; • 8А! 16А! контроллеров АСЕ3600; • 1756-IF16, 1756-IF16H, 1756-IF8, 1756-IF8H, 1756-IF6CIS, 1756-IF6I контроллеров ControlLogix; • 1769-IF8, 1769-IF4, 1769-IF4I,1769-IF16V, 1769-IF16C, 1769sc-IF4IH контроллеров CompactLogix; • AI-32A контроллеров DCS-2000; • X20AI2438 контроллеров B&RX20. |
Таблица 8 ИК вида 2.2 - преобразователь измерительный сигналов термопар типов B, E, J, K, L, N, R, S и T с гальванической развязкой - модуль ввода аналоговых сигналов контроллеров
| Типы преобразователей измерительных | Типы модулей ввода аналоговых сигналов |
| • IM34-xxEX; • MACX MCR(-EX)-SL-TC-xx; MACXMCR(-EX)-T-xx • KFD2-UT2xx; • ET 7341 (ЕТ 341) • D107x, D507x. | аналогично каналам вида 2.1 |
ИК вида 2.3 - преобразователь сигналов термопреобразователей сопротивления с выходом RS-485 - процессор и/или коммуникационный модуль RS-485 контроллеров Modicon TSX Quantum, либо Modicon M340, либо Simatic S7, либо ControlLogix, либо CompactLogix, либо DCS-2000, либо B&R Х20, либо ACE3600.
Типы преобразователей измерительных контроллеров программируемых с выходом RS-485:
• M-7015, M-7015P, M-7033, M-7033D серии М-7000;
• ET 738x (ET38x) серии ET.
Таблица 9 ИК вида 2.4 - преобразователь измерительный сигналов термопреобразователей сопротивления с гальванической развязкой - преобразователь измерительный контроллеров с выходом RS-485 - процессор и/или коммуникационный модуль RS-485 контроллеров Modicon TSX Quantum, либо Modicon M340, либо Simatic S7, либо ControlLogix, либо CompactLogix, либо DCS-2000, либо B&R Х20, либо ACE3600
| Типы преобразователей измерительных | Типы преобразователей измерительных контроллеров программируемых с выходом RS-485 |
| • IM34-xxEX, IMS-TI-xx; • MACX MCR(-EX)-SL-RTD-xx; MACX MCR(-EX)-Txx • KFD2-UT2xx; • ET 732x^ 32x); • D107x, D507x. | • M-7002, M-7003, M-7017C, M-7017RC, M-7017Z, M-7019Z преобразователей измерительных контроллеров программируемых серии М-7000; |
Таблица 10 ИК вида 2.5 - преобразователь измерительный сигналов термопреобразователей сопротивления с гальванической развязкой - преобразователь измерительный контроллеров с выходом Ethernet - процессор и/или коммуникационный модуль сетевого интерфейса Ethernet контроллеров Modicon TSX Quantum, либо Modicon M340, либо Simatic S7, либо ControlLogix, либо CompactLogix, либо DCS-2000, либо B&R Х20, либо ACE3600
| Типы преобразователей измерительных | Типы преобразователей измерительных контроллеров программируемых с выходом Ethernet |
| • IM34-xxEX, IMS-TI-xx; • MACX MCR(-EX)-SL-RTD-xx; MACX MCR(-EX)-Txx • KFD2-UT2xx; • ET 732x^ 32x); • D107x, D507x. | • ET-7002 (PET-7002), ET-7017 (PET-7017), ET-7019Z (PET-7019Z), ET-7026 (PET-7026) преобразователей измерительных контроллеров программируемых серии ET-7000 (PET-7000). |
Таблица 11 ИК вида 2.6 - преобразователь измерительный сигналов термопар с гальванической развязкой - преобразователь измерительный контроллеров с выходом Ethernet - процессор и/или коммуникационный модуль сетевого интерфейса Ethernet контроллеров Modicon TSX Quantum, либо Modicon M340, либо Simatic S7, либо ControlLogix, либо CompactLogix, либо DCS-2000, либо B&R Х20, либо ACE3600
| Типы преобразователей измерительных | Типы преобразователей измерительных контроллеров программируемых с выходом Ethernet |
| • IM34-xxEX; • MACXMCR(-EX)-SL-TC-xx; MACXMCR(-EX)- T-xx • KFD2-UT2xx; • ET 7341 (ЕТ 341) • D107x, D507x. | • ET-7002 (PET-7002), ET-7017 (PET-7017), ET-7019Z (PET-7019Z), ET-7026 (PET-7026) преобразователей измерительных контроллеров программируемых серии ET-7000 (PET-7000). |
3 Каналы измерения числа импульсов частотой от 0-100 кГц, амплитудой до 24 В постоянного тока, скважностью 2:
вида 3.1 - с модулями счета импульсов -
• 140 EHC-105-00, 140 EHC-202-00 контроллеров Modicon TSX Quantum;
• BMXEHC 0200, BMXEHC 0800 контроллеров Modicon M340;
• 1756-HSC контроллеров ControlLogix;
• 1769-HSC контроллеров CompactLogix.
вида 3.2 - преобразователь сигналов импульсной последовательности частотой 1-100 кГц, амплитудой до 24 В постоянного тока, скважностью 2 в RS-485 типа M-7080, M-7080D, M-7080BD, M-7080B серии M-7000 - процессор и/или коммуникационный модуль RS-485 контроллеров Modicon TSX Quantum, либо Modicon M340, либо Simatic S7, либо ControlLogix, либо CompactLogix, либо DCS-2000, либо B&R Х20, либо ACE3600.
вида 3.3 - преобразователь сигналов импульсной последовательности частотой 1-500 Гц, амплитудой до 24 В постоянного тока, скважностью 2 в Ethernet типа ET-7044 (PET-7044), ET-7050 (PET-7050), ET-7051 (PET-7051), ET-7052 (PET-7052), ET-7053 (PET-7053), ET-7060 (PET-7060), ET-7065 (PET-7065) серии ET-7000 (PET-7000) - процессор и/или коммуникационный модуль сетевого интерфейса Ethernet контроллеров Modicon TSX Quantum, либо Modicon M340, либо Simatic S7, либо ControlLogix, либо CompactLogix, либо DCS-2000, либо B&R Х20, либо ACE3600.
4 Каналы цифро-аналогового преобразования с выходными сигналами силы постоянного тока 4-20 мА и напряжением 0-10 В:
Таблица 12 ИК вида 4.1 - модуль с выходом аналоговых сигналов в виде силы постоянного тока - преобразователь измерительный с гальванической развязкой.
| Типы модулей вывода аналоговых сигналов | Типы преобразователей измерительных |
| • 140-AC0-020-00, 140 ATO-130-00 контроллеров Modicon TSX Quantum; • BMX AM0 0210, BMX AM0 0410, BMX AM0 0802 контроллеров Modicon M340; • 6ES7 332-5ОТ0х-хххх, 6ES7 332-7КЭ0х-хххх, 6ES7 332-5Н00х-хххх, 6ES7 332-5НВ0х-хххх контроллеров Simatic S7-300; • 6ES7 332-8TF0х-хххх, 6ES7 332-51В0х-хххх устройств Simatic ET200 M; • 6ES7 135-7TD0х-хххх устройств Simatic ET200iSP; • 6ES7 532-5NBхх-хABх, 6ES7 532-5HDхх-хABх, 6ES7 532-5HFхх-хABх контроллеров Simatic S7-1500; • 6ES7 232-4НВ30-хххх, 6ES7 232-4ГО30-хххх, 6ES7 232-4HA30-хххх контроллеров Simatic S7-1200; • 6ES7 432-ЮТ0х-хххх контроллеров Simatic S7-400; • 4А0 контроллеров АСЕ3600; • 1756-0F4, 1756-0F8, 1756-0F8H, 1756-0F6CI, 1756-0F6VI, контроллеров ControlLogix; • 1769-0F2, 1769-0F4, 1769-0F4CI, 1769-0F8C, контроллеров CompactLogix; • A0-31A контроллеров DCS-2000; • X20A02437 контроллеров B&RX20. | • IM3 5 -xx(EX)xx; • MINI MCR-SL-RPS; • D1020, D5020. |
ИК вида 4.2 - модуль с выходом аналоговых сигналов в виде напряжения постоянного тока
• 140-AC0-020-00,140 AСO-130-00, 140 AV0-020-00 контроллеров Modicon TSX Quantum;
• BMXAM00210, BMXAM00410, BMXAM00802 контроллеров Modicon M340;
• 6ES7 332-5ОТ0х-хххх, 6ES7 332-7КЭ0х-хххх, 6ES7 332-5ГО0х-хххх, 6ES7 332-5НВ0х-хххх контроллеров Simatic S7-300;
• 6ES7 332-8TF0х-хххх устройств SimaticET200 M;
• 6ES7 532-5NBхх-хABх, 6ES7 532-5HDхх-хABх, 6ES7 532-5HF0х-хABх контроллеров
Simatic S7-1500;
• 6ES7 232-4НВ30-хххх, 6ES7 232-4HD30-хххх, 6ES7 232-4HA30-хххх контроллеров Simatic S7-1200;
• 6ES7 432-ЮТ0х-хххх контроллеров Simatic S7-400;
• 4 АО контроллеров АСЕ3600;
• 1756-OF4, 1756-OF8, 1756-OF8H, 1756-OF6CI, 1756-OF6VI контроллеров ControlLogix;
• 1769-OF2, 1769-OF4, 1769-OF4CI, 1769-OF8C, 1769-OF8V контроллеров CompactLogix;
• AO-31A контроллеров DCS-2000;
• X20AO2632 контроллеров B&RX20.
Таблица 13 ИК вида 4.3 - процессор и/или коммуникационный модуль RS-485 контроллеров Modicon TSX Quantum, либо Modicon M340, либо Simatic S7, либо ControlLogix, либо CompactLogix, либо DCS-2000, либо В&ЯХ20, либо ACE3600 - преобразователь цифрового сигнала RS-485 в напряжение и силу постоянного тока - преобразователь измерительный (искровой барьер).
| Преобразователь цифрового сигнала RS-485 в силу и напряжение постоянного тока | Преобразователь измерительный |
| • M-7022,M-7024 преобразователей М-7000, • TMA-301. | • IM35-xx(EX)xx*; • MINI MCR-SL-RPS*; • D1020*, D5020*. |
| * - диапазон входных сигналов измерительных преобразователей - 4-20 мА постоянного тока | |
Таблица 14 ИК вида 4.4 - процессор и/или коммуникационный модуль сетевого интерфейса Ethernet контроллеров Modicon TSX Quantum, либо Modicon M340, либо Simatic S7, либо ControlLogix, либо CompactLogix, либо DCS-2000, либо B&R Х20, либо ACE3600 - преобразователь цифрового сигнала Ethernet в напряжение и силу постоянного тока - преобразователь измерительный (искровой барьер)
| Преобразователь цифрового сигнала Ethernet в силу и напряжение постоянного тока | Типы преобразователей измерительных |
| • ET-7026(PET-7026) серии ET-7000 (PET-7000). | • IM3 5 -xx(EX)xx *; • MINI MCR-SL-RPS*; • D1020*, D5020*. |
| * - диапазон входных сигналов измерительных преобразователей - 4-20 мА постоянного тока | |
Остальные каналы служат для подключения пороговых устройств (реле давления, реле уровня и др.), а также средств сигнализации.
Метрологические характеристики комплексов приведены в таблицах 15 -28.
Таблица 15 - Метрологические и технические характеристики ИК вида 1.1 комплексов
| Пределы допускаемой приведенной погрешности ИК, % | |||||
| Тип модуля | Тип преобразователя измерительного (барьера "искробезопасности") | ||||
| без ИП, ^Z600, серии Z | IM31 | IM33-14EX- CDRI | IMS, IM33, MACX, MINI, KFD2, ET 74xx (ЕТ 4xx) | D105x | |
| 6ES7 331-7№0х-хххх; X20AI2438 | ±0,05 | ±0,21 | ±0,08 | ±0,12 | ±0,22 |
| 140 ACI-030-00; BMXAMI 0410; BMXAMI 0810; 6ES7 331-7TF0х-хххх; 6ES7 331-7ТВ0х-хххх; 6ES7 134-7TD0х-хххх; 6ES7 134-7TD5х-хххх; 6ES7 531-7QDхх-хххх; 6ES7 531-7^хх-хххх; 6ES7 231-4ОТ30-хххх; 6ES7 231-4Н030-хххх; 6ES7 231-5К032-хххх; 8 AI , 16 AI (ACE 3600); 1756-IF6CIS; 1756-IF6I; AI-32A; X20AI4632-1 | ±0,10 | ±0,23 | ±0,12 | ±0,15 | ±0,24 |
| 140 ACI-040-00 | ±0,125 | ±0,19 | ±0,14 | ±0,16 | ±0,25 |
| 1756-IF16H | ±0,13 | ±0,24 | ±0,14 | ±0,17 | ±0,25 |
| 6ES7 431-1^1х-хххх; 1756-IF16; 1756-IF8; 1756-IF8H | ±0,15 | ±0,25 | ±0,16 | ±0,18 | ±0,26 |
| 6ES7 431-7^0х-хххх | ±0,17 | ±0,27 | ±0,18 | ±0,20 | ±0,27 |
| 6ES7 331-7HF0х-хххх; 6ES7 531-7№1х-хххх | ±0,20 | ±0,29 | ±0,21 | ±0,23 | ±0,29 |
| 6ES7 431 -0HH0х-хххх | ±0,25 | ±0,32 | ±0,26 | ±0,27 | ±0,33 |
| 6ES7 331-1^0х-хххх | ±0,30 | ±0,36 | ±0,31 | ±0,32 | ±0,37 |
| 1769-IF8; 1769-IF4; 1769-IF4I; 1769sc-IF4IH | ±0,35 | ±0,41 | ±0,36 | ±0,37 | ±0,41 |
| 6ES7 331-7^0х-хххх; 6ES7 331-7КВ0х-хххх; 1769-IF16C | ±0,50 | ±0,54 | ±0,51 | ±0,51 | ±0,55 |
| Пределы допускаемой приведенной погрешности ИК, % | |||
| Тип модуля | Тип преобразователя измерительного (барьера "искробезопасности") | ||
| - | IMS, ET 74xx (ЕТ 4xx) | IM31, D105x | |
| 140 AVI-030-00; 6ES7 331-7№0х-хххх; 1756-IF16; 1756-IF8; 1756-IF8H | ±0,05 | ±0,12 | ±0,22 |
| 140 ACI-030-00; BMXAMI 0410; BMXAMI 0810; 6ES7 531-7QDхх-хABх; 6ES7 531-7К'хх-хЛВх; 6ES7 231-4ОТ30-хххх; 6ES7 231-4ГО30-хххх; 6ES7 231-5ND32-хххх; 8 AI, 16 AI (ACE 3600); 1756-IF6I; X20AI4632-1 | ±0,10 | ±0,15 | ±0,24 |
| 6ES7 431-1К'1х-хххх | ±0,15 | ±0,18 | ±0,26 |
| 6ES7 431 -7К'0х-хххх | ±0,17 | ±0,20 | ±0,28 |
| 6ES7 331-7HF0х-0ЛB0; 6ES7 531-7NF10-0AB0;1769-IF8; 1769-IF4; 1769-IF4I; 1769sc-IF4IH; AI-33A | ±0,20 | ±0,23 | ±0,29 |
| 6ES7 431-0Ж0х-хххх | ±0,25 | ±0,27 | ±0,33 |
| 6ES7 331-1 К'0х-хххх | ±0,30 | ±0,32 | ±0,37 |
| 1769-IF16V | ±0,35 | ±0,37 | ±0,41 |
| 6ES7 331-7К'0х-хххх; 6ES7 331-7КВ0х-хххх | ±0,60 | ±0,61 | ±0,64 |
Таблица 17 - Метрологические и технические характеристики ИК вида 1.3 комплексов
| Пределы допускаемой приведенной погрешности ИК, % | ||||
| Тип модуля | Тип преобразователя измерительного | |||
| ET 748x (ЕТ 48x) | M-7000 | M-7000 с преобразователями IMS; IM33; MACX; MINI; KFD2; ET 74xx (ЕТ 4xx) | M-7000 с преобразователями IM31; D105x | |
| процессор и/или коммуникационный модуль RS-485 контроллеров Modicon TSX Quantum, либо Modicon M340, либо Simatic S7, либо ControlLogix, либо CompactLogix, либо DCS-2000, либо B&R Х20, либо ACE3600 | ±0,05 | ±0,10 | ±0,15 | ±0,24 |
| Пределы допускаемой приведенной погрешности ИК, % | |||
| Тип модуля | Тип преобразователя измерительного | ||
| ET-7000 (PET-7000) | ET-7000 (PET-7000) с преобразователями IM33; IMS; MACX; MINI; KFD2; ET 74xx (ЕТ 4xx) | ET-7000 (PET-7000) с преобразователями IM31; D105x | |
| процессор и/или коммуникационный модуль Ethernet контроллеров Modicon TSX Quantum, либо Modicon M340, либо Simatic S7, либо ControlLogix, либо CompactLogix, либо DCS-2000, либо B&R Х20, либо ACE3600 | ±0,10 | ±0,15 | ±0,24 |
Таблица 19- Метрологические и технические характеристики ИК вида 2.1 комплексов
| Пределы допускаемой приведенной погрешности ИК, % | ||||
| Тип модуля | Тип преобразователя измерительного | |||
| MACX; KFD2; IM34; ET 732x (ЕТ 32x); D507x (для Pt100 и 100П) | D507x (для 100M) | D107x; D507x (для 50M) | IMS | |
| 140 AVI-030-00; 6ES7 331-7№0х-хххх; X20AI2438 | ±0,14 | ±0,19 | ±0,26 | ±0,37 |
| 140 ACI-030-00; BMXAMI 0410; BMXAMI 0810; 6ES7 331-7TF0х-хххх; 6ES7 331-7TB0х-хххх; 6ES7 134-7TD0х-хххх; 6ES7 134-7TD5х-хххх; 6ES7 531-7QDхх-хABх; 6ES7 531-ЖЕхх-хЛВх; 6ES7 231-4ОТ30-хххх; 6ES7 231 -4И030-хххх; 6ES7 231-5К032-хххх; 8 AI; 16 AI (ACE3600); 1756-IF6CIS; 1756-IF6I; AI-32A; X20AI4632-1 | ±0,17 | ±0,22 | ±0,28 | ±0,38 |
| 140 ACI-040-00, 1756-IF16H | ±0,2 | ±0,24 | ±0,3 | ±0,4 |
| 6ES7 431-1^1х-хххх; 1756-IF16; 1756-IF8; 1756-IF8H | ±0,22 | ±0,26 | ±0,31 | ±0,41 |
| 6ES7 431-7^0х-хххх | ±0,24 | ±0,28 | ±0,33 | ±0,42 |
| 6ES7 331-7HF0х-хххх | ±0,27 | ±0,3 | ±0,35 | ±0,44 |
| 6ES7 431-0Ж0х-хххх | ±0,33 | ±0,35 | ±0,4 | ±0,47 |
| 6ES7 331-1KF0х-хххх | ±0,38 | ±0,41 | ±0,44 | ±0,51 |
| 1769-IF8; 1769-IF4; 1769-IF4I; 1769sc-IF4IH | ±0,44 | ±0,46 | ±0,49 | ±0,56 |
| 6ES7 331-7KF0х-хххх; 6ES7 331-7KB0х-хххх; 1769-IF16C | ±0,62 | ±0,63 | ±0,66 | ±0,7 |
| Пределы допускаемой приведенной погрешности ИК, % | ||||||
| Тип модуля | Тип преобразователя измерительного (с типом сигнала термопар) | |||||
| IM34 (L, К, N, E) | ET 7341 (ЕТ 341); MACX MCR; M34(J, T, A) | IM34 (S,R); ^D2 (S, R, B) | IM34 (B, M); CTD2 (J, К, N,E); D5072 (A, B, E, К, N, R, S) | D1072; CTD2(L) | D5072(T); KFD2(T) | |
| 140 AVI-030-00; 6ES7 331-7№0х-хххх; X20AI2438 | ±0,1 | ±0,14 | ±0,16 | ±0,22 | ±0,26 | ±0,37 |
| 140 ACI-030-00; BMXAMI 0410; BMXAMI 0810; 6ES7 331-7TF0х-хххх; 6ES7 331-7TB0х-хххх; 6ES7 134-7TD0х-хххх; 6ES7 134-7TD5х-хххх; 6ES7 531-7QDхх-хABх; 6ES7 531-7КЕхх-хЛБх; 6ES7 231-4ОТ30-хххх; 6ES7 231 -4Н030-хххх; 6ES7 231-5ND32-хххх; 8 AI; 16 AI(ACE3600); 1756-IF6CIS; 1756-IF6I | ±0,14 | ±0,17 | ±0,19 | ±0,24 | ±0,28 | ±0,38 |
| 140 ACI-040-00; AI-32A; X20AI4632-1 | ±0,17 | ±0,2 | ±0,21 | ±0,26 | ±0,3 | ±0,39 |
| 1756-IF16H | ±0,18 | ±0,2 | ±0,22 | ±0,26 | ±0,3 | ±0,4 |
| 6ES7 431-1КБ1х-хххх; 1756-IF16; 1756-IF8; 1756-IF8H | ±0,2 | ±0,22 | ±0,24 | ±0,28 | ±0,31 | ±0,41 |
| 6ES7 431 -7КБ0х-хххх | ±0,22 | ±0,24 | ±0,25 | ±0,29 | ±0,33 | ±0,42 |
| 6ES7 331-7HF0х-хххх | ±0,26 | ±0,27 | ±0,28 | ±0,32 | ±0,35 | ±0,44 |
| 6ES7 431 -0HH0х-хххх | ±0,31 | ±0,33 | ±0,34 | ±0,37 | ±0,4 | ±0,47 |
| 6ES7 331-1КБ0х-хххх | ±0,37 | ±0,38 | ±0,39 | ±0,42 | ±0,44 | ±0,51 |
| 1769-IF8; 1769-IF4; 1769-IF4I; 1769sc-IF4IH | ±0,43 | ±0,44 | ±0,45 | ±0,47 | ±0,49 | ±0,56 |
| 6ES7 331-7КБ0х-хххх; 6ES7 331-7КБ0х-хххх; 1769-IF16C | ±0,61 | ±0,62 | ±0,62 | ±0,64 | ±0,66 | ±0,7 |
Примечание - дополнительно-погрешность компенсации холодного спая термопар ±1 °С
Таблица 21 - Метрологические и технические характеристики ИК вида 2.3 комплексов
| Пределы допускаемой приведенной погрешности ИК, % | ||
| Тип модуля | Тип преобразователя измерительного | |
| M-7015x | M-7033x; ET 738x (ET 38x) | |
| процессор и/или коммуникационный модуль RS-485 контроллеров Modicon TSX Quantum, либо Modicon M340, либо Simatic S7, либо ControlLogix, либо CompactLogix, либо DCS-2000, либо B&R Х20 | ±0,05 | ±0,10 |
| Пределы допускаемой приведенной погрешности ИК, % | ||||
| Тип модуля/контроллера | Тип преобразователя изме | рительного совместно с M-7000 | ||
| ET 732x (ET 32x); D5072 (Pt100 и 100П); MACX MCR; IM34; KFD2 | D5072 (100M) | D1072, D5072 (50M) | IMS-TI | |
| процессор и/или коммуникационный модуль RS-485 контроллеров Modicon TSX Quantum, либо Modicon M340, либо Simatic S7, либо ControlLogix, либо CompactLogix, либо DCS-2000, либо B&R Х20, либо ACE3600 | ±0,17 | ±0,22 | ±0,28 | ±0,38 |
Таблица 23 - Метрологические и технические характеристики ИК вида 2.5 комплексов
| Пределы допускаемой приведенной погрешности ИК, % | ||||
| Тип модуля | Тип преобразователя измерительного совместно с ET-7000(PET-7000) | |||
| ET 732x (ET 32x); D5072 (Pt100 и 100П); MACX MCR; IM34; KFD2 | D5072(100M) | D1072; D5072 (50M) | IMS-TI | |
| процессор и/или коммуникационный модуль Ethernet контроллеров Modicon TSX Quantum, либо Modicon M340, либо Simatic S7, либо ControlLogix, либо CompactLogix, либо DCS-2000, либо B&R Х20, либо ACE3600 | ±0,17 | ±0,22 | ±0,28 | ±0,38 |
Таблица 24 - Метрологические и технические характеристики ИК вида 2.6 комплексов
| Пределы допускаемой приведенной погрешности ИК, % | ||||||
| Тип модуля | Тип преобразователя измерительного (с типами термопар) совместно с ET-7000 (PET-7000) | |||||
| IM34 (L,K,N,E) | ET 7341 (ЕТ 341); MACX MCR; M34(J,T,A) | IM34 (S,R); KFD2 (S, R, B) | IM34 (B, M); KFD2 (J, K, N,E); D5072 (A, B,E,K,N,R,S) | KFD2(L); D1072 | D5072(T); KFD2(T | |
| процессор и/или коммуникационный модуль Ethernet контроллеров Modicon TSX Quantum, либо Modicon M340, либо Simatic S7, либо ControlLogix, либо CompactLogix, либо DCS-2000, либо B&R Х20, либо ACE3600 | ±0,14 | ±0,17 | ±0,19 | ±0,24 | ±0,28 | ±0,38 |
Примечание - дополнительно к указанной - погрешность компенсации холодного спая термопар ±1 °С
Пределы допускаемой абсолютной погрешности ИК вида 3 - ±1имп. за период счета.
Таблица 25 - Метрологические и технические характеристики ИК вида 4.1 комплексов
| Пределы допускаемой приведенной погрешности ИК, % | |||
| Тип модуля | Тип преобразователя измерительного | ||
| - | IM35; MINI; D1020 | D5020 | |
| 6ES7 332-7ND0х-хххх | ±0,04 | ±0,13 | ±0,19 |
| 1756-0F4; 1756-0F8 | ±0,05 | ±0,14 | ±0,19 |
| BMX AM0 0210; BMX AM0 0410; BMX AM0 0802; 6ES7 332-8TF0х-хххх; 6ES7 135-7TD0х-хххх; 4 A0 (ACE3600); 1756-0F6CI; X20A02437 | ±0,10 | ±0,17 | ±0,22 |
| 6ES7 332-5TB0х-хххх; 1756-0F8H; A0-31A | ±0,15 | ±0,22 | ±0,26 |
| 140 AC0-020-00; 140 AC0-130-00; 6ES7 532-5NBхх-хABх; 6ES7 532-5HDхх-хABх; 6ES7 532-5HFхх-хABх | ±0,20 | ±0,27 | ±0,3 |
| 6ES7 232-4Ж30-хххх; 6ES7 232-4ГО30-хххх | ±0,30 | ±0,38 | ±0,41 |
| 1769-0F2; 1769-0F4; 1769-0F4CI; 1769-0F8C | ±0,35 | ±0,44 | ±0,46 |
| 6ES7 332-5ОТ0х-хххх; 6ES7 332-5ГО0х-хххх; 6ES7 332-5Ж0х-хххх; 6ES7 232-4^30-хххх; 6ES7 432-ЮТ0х-хххх | ±0,50 | ±0,62 | ±0,63 |
Таблица 26 - Метрологические и технические характеристики ИК вида 4.2 комплексов
| Тип модуля/контроллера | Пределы допускаемой приведенной погрешности ИК, % |
| 6ES7 332-7КЭ0х-хххх | ±0,04 |
| 1756-0F4; 1756-0F8 | ±0,05 |
| BMX AM0 0210; BMX AM0 0410; 4 A0 (ACE3600); 1756-0F8H; 1756-0F6VI; X20A02632 | ±0,10 |
| 140 AV0-020-00; A0-31A | ±0,15 |
| 6ES7 532-5NBхх-хABх; 6ES7 532-5HDхх-хABх; 6ES7 532-5HFхх-хABх | ±0,20 |
| 6ES7 232-4Ж30-хххх; 6ES7 232-4ГО30-хххх | ±0,30 |
| 6ES7 332-5ОТ0х-хххх; 6ES7 332-5ГО0х-хххх; 6ES7 332-5Ж0х-хххх | ±0,40 |
| 6ES7 232-4HA30-хххх; 6ES7 432-1HF0х-хххх; 1769-0F2; 1769-0F4; 1769-0F8V | ±0,50 |
Таблица 27 - Метрологические и технические характеристики ИК вида 4.3 комплексов
| Пределы допускаемой приведенной погрешности ИК, % | |||
| Тип модуля/контроллера | Тип преобразователя измерительного | ||
| TMA-301 | M-7000 с IM35; TMA-301 с IM35; M-7000 с MINI; TMA-301 с MINI; M-7000 с D1020; TMA-301 с D1020 | M-7000 с D5020; TMA-301 с D5020 | |
| процессор и/или коммуникационный модуль RS-485 контроллеров Modicon TSX Quantum, либо Modicon M340, либо Simatic S7, либо ControlLogix, либо CompactLogix, либо DCS-2000, либо В&ЯХ20, либо ACE3600 | ±0,10 | ±0,17 | ±0,22 |
Таблица 28 - Метрологические и технические характеристики ИК вида 4.4 комплексов
| Пределы допускаемой приведенной погрешности ИК, % | |||
| Тип модуля/контроллера | Тип преобразователя измерительного | ||
| ET-7026 (PET- 7026) | ET 7026 (PET-7026) с IM35; ET 7026 (PET-7026) с MINI; ET 7026 (PET-7026) с D1020 | ET 7026 (PET-7026) с D5020 | |
| процессор и/или коммуникационный модуль сетевого интерфейса Ethernet контроллеров Modicon TSX Quantum, либо Modicon M340, либо Simatic S7, либо ControlLogix, либо CompactLogix, либо DCS-2000, либо B&R Х20, либо ACE3600 | ±0,10 | ±0,17 | ±0,22 |
Технические средства измерительных каналов могут иметь часы реального времени. При отсутствии синхронизации погрешность измерения времени составляет не более ± 0,5 с/сут.
Рабочие условия применения компонентов комплексов:
для измерительных преобразователей, модулей универсальных промышленных контроллеров и компьютеров:
от 5 до 40°С; от 30 до 90 %;
220 В +20 % частотой (50 + 1) Гц; 400 А/м.
• температура окружающего воздуха:
• относительная влажность, без конденсации
• напряжение питания
• магнитное поле напряженностью не более для АРМ оператора:
от 10 до 35°С от 30 до 80% при +25°С от 84,0 до 106,7 кПа 240+24-33 В переменного тока частотой 50/60 Гц
• температура окружающего воздуха:
• относительная влажность
• атмосферное давление
• питание
Знак утверждения типа наносится на таблички шкафов комплексов, а также на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность средств измерений
В комплект поставки входят:
- комплекс (спецификация определяется заказом);
- проектная, техническая и эксплуатационная документация на комплекс.
осуществляется в соответствии с документом МИ-2539-99 "Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки".
Таблица 29 Перечень основного оборудования для поверки
| Средство измерений | Тип | Основные характеристики |
| Магазин сопротивлений | Р4831 | Класс точности 0,02/2-10-6 |
| Калибратор-измеритель унифицированных сигналов эталонный | ИКСУ- 260, ИКСУ- 260Ех | Пределы допускаемой основной погрешности: ±(0,01% I + 1 мкА) — в режиме измерения /воспроизведения силы тока I в диапазоне (0 - 25 мА); ±(0,007% U+3 мкА) — в режиме воспроизведения напряжения U постоянного тока в диапазоне от -10 до100 мВ; ±0,05°С в режиме имитации термопреобразователей сопротивления типов 100П, Pt100, 100М в диапазоне от минус 50 до 200 °C; ±0,3°С в режиме имитации сигналов термопар типа К в диапазоне от минус 210 до 1300 °C |
Примечание - I, U -измеренное либо установленное значение тока или напряжения, соответственно
Всего листов 18
Сведения о методиках (методах) измерений изложены в документах «Комплекс программнотехнический «ТЕЛЕМАТИК». Руководство по эксплуатации» 4232-001-85254995-2014РЭ и «Комплекс программно-технический «ТЕЛЕМАТИК-А». Руководство по эксплуатации» 4250-002-85254995-2014РЭ.
Нормативные и технические документы, устанавливающие требования к комплексам программно-техническим «ТЕЛЕМАТИК» и «ТЕЛЕМАТИК-А»
РД-35.240.50-КТН-109-13 «Автоматизация и телемеханизация технологического оборудования площадочных и линейных объектов магистральных нефтепроводов и нефтепродуктопроводов. Основные положения.
Комплексы программно-технические «ТЕЛЕМАТИК». Технические условия ТУ4232-001-85254995-2014.
Комплексы программно-технические «ТЕЛЕМАТИК-А». Технические условия ТУ4250-002-85254995-2014.
- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
