Термопреобразователи сопротивления платиновые M-OK/ZS, 59332-14

Назначение

Термопреобразователи сопротивления платиновые модели M-OK/ZS (далее -термопреобразователи или ТС) предназначены для измерения температуры обмоток электродвигателя на ОАО Мосэнерго» филиал ТЭЦ-16.

Описание

Принцип действия ТС основан на зависимости сопротивления проволочного термочувствительного элемента (ЧЭ) от температуры.

Термопреобразователи конструктивно выполнены в виде измерительной вставки с ЧЭ. ЧЭ представляет собой намотку платиновой проволоки на каркасе, помещенную в защитный чехол из ламинированной стеклоткани. ЧЭ имеет номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по МЭК 60751/ ГОСТ 6651-2009.

Схема соединения внутренних проводников термопреобразователей с чувствительными элементами: 4-х проводная.

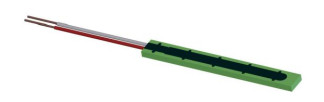

Фотография внешнего вида термопреобразователя представлена на рисунке 1.

Технические характеристики

Диапазон измеряемых температур, °С Температурный коэффициент ТС а, °С-1

У словное обозначение номинальной статической характеристики (НСХ) по ГОСТ 6651-2009

Номинальное значение сопротивления термопреобразователя при 0° С (Ro), Ом

Класс допуска ТС по ГОСТ 6651-2009

Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск) по ГОСТ 6651-2009, °C Г абаритные размеры (длина х ширина х высота), мм Рабочие условия эксплуатации:

Температура окружающей среды, °С Относительная влажность воздуха, %, не более

Знак утверждения типа

от минус 40 до плюс 180 0,00385

Pt100

100

B

±(0,3+0,0051^1)

3 х 8 х100

от минус 40 до плюс 180

95

Термопреобразователь сопротивления платиновый модели M-OK/ZS Паспорт

Поверка

3 шт. 3 экз.

осуществляется в соответствии с документом ГОСТ 8.461-2009 «ГСИ. Термопреобразователи из платины, меди и никеля». Подлежит первичной поверке перед вводом в эксплуатацию. Основные средства поверки:

-    термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в диапазоне температур св. плюс 400 до плюс 650 °С;

-    термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.2 с диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004... 0,02) °С;

-    многоканальный прецизионный измеритель температуры МИТ 8.10(М) с пределами допускаемой основной абсолютной погрешности измерения сопротивления ±(10-5R+5 10-4), где R - измеряемое сопротивление, Ом;

Сведения о методах измерений

приведены в соответствующем разделе паспорта на термопреобразователь сопротивления платиновый модели M-OK/ZS.

Нормативные документы, устанавливающие требования к термопреобразователям сопротивления платиновым M-OK/ZS

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры. ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта на территории ОАО «Мосэнерго» филиал ТЭЦ-16 (г. Москва).
