| Номер в госреестре | 59302-14 |
| Наименование СИ | Устройства для калибровки преобразователей перемещения токовихревых |
| Обозначение типа СИ | серии TK3 |
| Изготовитель | "Bently Nevada, Inc.", США |
| Год регистрации | 2014 |
| Срок свидетельства | 28.10.2029 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
Устройства для калибровки преобразователей перемещения токовихревых серии ТК3 (далее калибраторы) служат для воспроизведения значений радиального виброперемещения, осевого перемещения и частоты вращения.
Принцип работы калибраторов состоит в воспроизведении значения радиального виброперемещения и частоты вращения при помощи вращающегося стального диска, закрепленного под углом 1,5 градуса на вертикальной оси и имеющего риску на торце. Осевое перемещение воспроизводится при помощи приспособления с микрометрической головкой, входящего в комплект калибратора.
Калибраторы имеют два варианта исполнений - ТК3е и TC3g. Оба варианта исполнений выполняют идентичные функции, различаются только источниками питания. Вариант исполнения ТК3е имеет электрическое питание, а TK3g - пневматическое питание от источника сжатого воздуха.
Стальной диска, закрепленный под углом 1,5 градуса на вертикальной оси, приводится во вращательное движение для ТК3е с помощью электромотора с регулируемой частотой вращения, для TC3g - с помощью источника сжатого воздуха. Над стальным диском устанавливается калибруемый преобразователь перемещения токовихревой.
Калибраторы конструктивно помещены в корпус, выполненный из ударопрочной пластмассы. В комплект входит набор стальных дисков (мишеней), сделанных из различных марок стали, однотипных исследуемым механизмам.

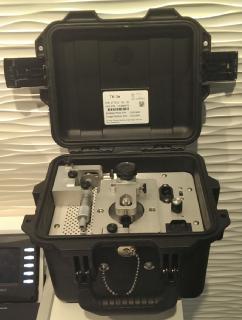

Внешний вид калибраторов показан на рисунке 1.
Внешний вид калибраторов с питанием от сети переменного тока и с питанием от источника сжатого воздуха показан на рисунке 2.
Ж|Ц:
Рисунок 2
Таблица 1
| Наименование характеристики | |
| Диапазон воспроизведения радиального виброперемещения, мкм | от 50 до 254 |
| Пределы допускаемой относительной погрешности воспроизведения радиального виброперемещения, % | ±5 |
| Диапазон воспроизведения осевого перемещения, мм | от 0 до 25 |
| Пределы допускаемой абсолютной погрешности воспроизведения осевого перемещения, мкм | ±5 |
| Диапазон воспроизведения частоты вращения диска, об/мин | от 0 до 5000 |
| Пределы допускаемой абсолютной погрешности воспроизведения частоты вращения, об/мин | ±10 |
| Питание: ТК3е - диапазоны напряжений питания, В - частота напряжения питания, Гц TK3g - диапазон давлений сжатого воздуха, н/м2 - объемный расход сжатого воздуха, м3/ч | от 190 до 250 от 50 до 60 от 2,76-105 до 6,21 •Ю5 0,728 |
| Рабочие условия применения: - диапазон рабочих температур, °С | от 0 до 54 |
| Г абаритные размеры (длинах ширинах высота), мм, не более | 299x248x195 |
| Масса, кг, не более | 5,9 |
Знак утверждения типа наносится на боковую поверхность калибраторов преобразователей перемещения токовихревых портативных серии ТК3 методом наклейки и на руководство по эксплуатации типографским способом.
Комплектность | |
| Калибратор ТКЗ | 1 шт. |
| Микрометр | 1 шт. |
| Набор образцов металла | 5 шт. |
| Набор зажимов для преобразователей | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется в соответствии с документом МП 59302-14 «Устройства для калибровки преобразователей перемещения токовихревых серии ТК3. Методика поверки», утвержденным ФГУП «ВНИИМС» 20.07.2014 г.
Основные средства поверки: эталонный канал в составе преобразователя перемещения токовихревого и генератора (проксиметра) (г/р № 56536-14); мультиметр цифровой Agilent 34401А (г/р № 33921-07).
Приведены в документе «Устройства для калибровки преобразователей перемещения токовихревых серии ТК3. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к устройствам для калибровки преобразователей перемещения токовихревых серии ТК3
1. Техническая документация фирмы «Bently Nevada Inc.», США.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 36 |
| Поверителей | 12 |
| Актуальность данных | 10.06.2025 |
