Приборы измерительные MB-3TL, 59183-14

Приборы измерительные МВ-3ТЬ (далее приборы) предназначены для измерения частоты выходного сигнала, поступающего от датчиков деформации с вибрирующей струной, а также для измерения температуры.

Документы

Описание типа

Карточка СИ

Номер в госреестре	59183-14
Наименование СИ	Приборы измерительные
Обозначение типа СИ	MB-3TL
Изготовитель	"Telemac SAS", Франция
Год регистрации	2014
Срок свидетельства	26.11.2019
МПИ (интервал между поверками)	3 года
Описание типа	скачать

Приборы измерительные МВ-3ТЬ Назначение средства измерений

Описание

Принцип работы приборов основан на измерении и обработке электрических сигналов, поступающих от датчиков деформации с вибрирующей струной и встроенных в них термометров сопротивления.

Приборы измерительные МВ-3ТЬ представляют собой электронное устройство с 1 измерительным каналом для работы с датчиками деформации с вибрирующей струной.

Приборы являются переносными и состоят из корпуса, встроенного блока питания на аккумуляторах и модуля приема и обработки входных аналоговых сигналов. Приборы предназначены для контроля и диагностики состояния промышленных зданий и сооружений.

В качестве вычислительной техники используются персональные компьютеры различного исполнения.

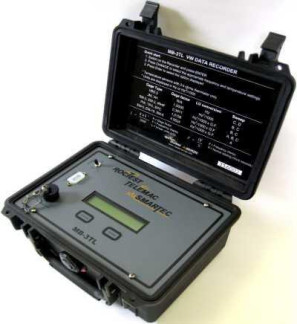

Внешний вид прибора приведен на рисунке 1.

Программное обеспечение

Программное обеспечение (ПО) подразделяется на встроенное программное обеспечение (ВПО) и ПО, устанавливаемое на персональный компьютер.

Лист № 2 Всего листов 3

ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память прибора во время производственного цикла на заводе-изготовителе и в процессе эксплуатации изменению не подлежит.

Внешнее программное обеспечение «Roctect MB-3TL Manager», не влияющее на метрологические характеристики выполняет функции средства переноса данных из прибора, средства визуализации полученных данных и их обработки.

Таблица 1

Идентификационные данные (признаки)

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой

идентификатор

ПО

Другие иден-тификацион-ные данные (если есть)

Roctest MB-3TL Manager

не ниже V1.2.21893

Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой прибора и процессом измерений.

Метрологически значимая часть ПО является неизменной. Средства для внесения изменений в ПО прибора пользователю не предоставляются.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Таблица 2

Наименование характеристики	Значение
Диапазон измерения частоты входного сигнала, Гц	от 450 до 6 000
Пределы допускаемой относительной погрешности измерения частоты входного сигнала, %	±0,02
Диапазон измерения температуры, оС	от минус 20 до 120
Пределы допускаемой относительной погрешности измерения температуры, %	0,5
Условия эксплуатации: - диапазон рабочих температур, °С	от минус 20 до 80
Г абаритные размеры (длина х ширина х высота), мм, не более	235x190x108
Масса, кг, не более	1,8

Знак утверждения типа

Знак утверждения типа наносится на корпус прибора способом машинной печати и на титульный лист руководства по эксплуатации типографским способом или методом наклейки.

Комплектность

Прибор измерительный МВ-3^

1 шт. 1 шт.

Руководство по эксплуатации

Поверка

осуществляется по документу МП 59183-14 «Приборы измерительные МВ-3^. Методика поверки», утвержденному ФГУП «ВНИИМС» в октябре 2014 г.

Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (г/р № 45344-10), частотомер электронно-счетный Ч3-38 (г/р № 3433-73), калибратор процессов многофункциональный Fluke 726 (г/р № 52221-12).

Сведения о методах измерений

Руководство по эксплуатации «Приборы измерительные MB-3TL» раздел 2.

Нормативные и технические документы, устанавливающие требования к приборам измерительным МВ-3ТЬ

Техническая документация «Telemac S.A.S», Франция

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
