| Номер в госреестре | 59171-14 |
| Наименование СИ | Анализатор мутности жидкости с ультразвуковыми датчиками и преобразователями |
| Обозначение типа СИ | Monitek (анализатор) AS3 (датчики) АТ3 (преобразователи) |
| Изготовитель | "Galvanic applied sciences Inc.", Германия |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Анализаторы мутности жидкости Monitek с ультразвуковыми датчиками AS3 и преобразователями АТ3 предназначены для непрерывного измерения мутности жидкости.
Конструктивно анализаторы состоят из первичного измерительного преобразователя (ультразвукового датчика AS3) и электронного блока (вторичного измерительного преобразователя АТ3).
Для определения содержания взвешенных веществ в воде используется ультразвуковой датчик. Ультразвуковые импульсы, отражаясь от взвешенных в жидкости частиц, детектируются датчиком, и результаты измерений отображаются на дисплее электронного блока. Анализаторы оснащены аналоговым выходом (0,4-20) мА.
Для электронного блока возможно настенное и щитовое крепление. Корпус вторичного преобразователя изготовлен из стеклопластика.

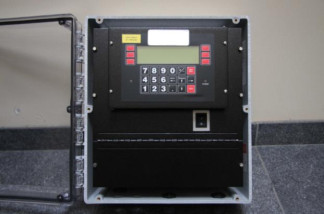

Рисунок 1- Анализаторы мутности жидкости Monitek с ультразвуковыми датчиками AS3 и преобразователями АТ3: а) вторичный измерительный преобразователь АТ3, б) ультразвуковой датчик AS3.
Анализаторы имеют встроенное программное обеспечение, разработанное фирмой-изготовителем. Программное обеспечение идентифицируется по запросу пользователя через сервисное меню путем вывода на экран версии программного обеспечения.
Конструктивно анализаторы имеют полную защиту программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи (уровень C). Контрольная сумма не может быть модифицирована или удалена пользователем. Пользователь имеет доступ только к общим параметрам настройки через меню на дисплее, а также к считыванию измеряемых или индицируемых значений, обрабатываемых только метрологически значимым ПО. Доступ к сервисным функциям, выполняемым с помощью микроконтроллера, защищен сервисным паролем, который известен только инженеру по сервису. Уровень защиты программного обеспечения анализаторов мутности жидкости Monitek с ультразвуковыми датчиками AS3 и преобразователями АТ3 от непреднамеренных и преднамеренных изменений «С» по МИ 3286-2010.
Таблица 1- Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | Номер версии ПО | Цифровой идентификатор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентификатора ПО |
| 1.21 Е | - | - | - |
1. Основные метрологические и технические характеристики, включая показатели точности, приведены в таблице 2.
Таблица 2
| Диапазон измерений мутности, ЕМФ | от 0 до 50 |
| Пределы допускаемой приведенной погрешности, % | ± 2 |
2. Технические характеристики и условия эксплуатации приведены в таблице 3. Таблица 3
| Наименование характеристики | Значение характеристики |
| Г абаритные размеры (ДхШхВ), мм - электронного блока - ультразвукового датчика (длина х диаметр) | 450x362x221 640x23 |
| Масса электронного блока, кг, не более | 13 |
| Масса ультразвукового датчика, кг, не более | 5 |
| Потребляемая мощность, Вт, не более | 65 |
| Напряжение питания, В (переменный ток) | от 100 до 230 |
| Средний срок службы, лет | 10 |
| Условия эксплуатации: -диапазон температур окружающего воздуха, °С -диапазон относительной влажности окружающего воздуха, % при t = 25 °С -диапазон атмосферного давления, МПа | от минус 10 до плюс 50 от 10 до 95 (без конденсации) от 0,05 до 1 |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на корпус анализатора в виде наклейки.
Анализатор мутности жидкости Monitek с ультразвуковым датчиком AS3 и преобразователем АТ3.
Монтажные панели для анализаторов - по заказу.
Другие комплектующие, рекомендованные руководством пользователя и техническим описанием.
Руководство пользователя.
Формуляр.
Методика поверки.
осуществляется в соответствии с документом МП 59171-14 "Анализаторы мутности жидкости Monitek с ультразвуковыми датчиками AS3 и преобразователями АТ3. Методика поверки", разработанным и утвержденным ФГУП «ВНИИМС» 14 июля 2014 г. и входящим в комплект поставки.
Основные средства поверки: ГСО мутности 7271-96.
Нормативные и технические документы, устанавливающие требования к анализаторам мутности жидкости Monitek с ультразвуковыми датчиками AS3 и преобразователями АТ3
Техническая документация фирмы-изготовителя.
выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
