| Номер в госреестре | 59166-14 |
| Наименование СИ | Преобразователи измерительные мощности |
| Обозначение типа СИ | AD-LU 410 GA, AD-LU 420 GA |
| Изготовитель | "ADAMCZEWSKI, Elektronische Messtechnik GmbH", Германия |
| Год регистрации | 2014 |
| Срок свидетельства | 26.11.2019 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
Преобразователи измерительные мощности AD-LU 410 GA, AD-LU 420 GA (далее -преобразователи) предназначены для преобразования активной мощности (AD-LU 410 GA) и реактивной мощности (AD-LU 420 GA) в трехфазных сетях в пропорциональные сигналы постоянного тока и постоянного напряжения с линейной зависимостью, гальванически развязанные от входных цепей.
Принцип действия преобразователей состоит в измерении токов и напряжений по каждой фазе с последующим вычислением мощности каждой фазы, арифметическим суммированием полученных значений и преобразованием широтно-импульсным методом в сигнал постоянного тока или постоянного напряжения.
Преобразователи моделей AD-LU 410 GA и AD-LU 420 GA отличаются только используемыми при вычислении углом сдвига фаз между током и напряжением - 0° для активной мощности (AD-LU 410 GA) и 90° - для реактивной (AD-LU 420 GA).

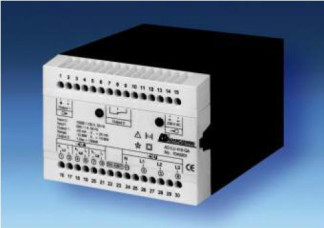

Конструктивно преобразователи состоят из печатной платы с электронными схемами, размещенными в корпусе из изолирующего материала. Выводы сигналов интерфейсов и входы от внешних источников питания имеют зажимы с фиксацией винтами. Преобразователи могут крепиться на шину, монтажную 35 мм DIN-рейку или другую поверхность винтами.
Приборы относятся к восстанавливаемым, ремонтируемым изделиям.
Приборы не имеют программного обеспечения.
Диапазон входного напряжения: (0-630) В;
Номинальное напряжение (ином) 400 В;
Диапазоны входного тока: (0-1) А; (0-5) А;
Номинальное значение входного тока: 1; 5 А Конечное значение выходного сигнала: +12 В; +24 мА;
Пределы допускаемой основной приведенной погрешности преобразованиям 0,1 %;
Пределы допускаемой дополнительной приведенной погрешности преобразования: ±0,3 % на каждые 10°С в рабочих условиях эксплуатации отличных от нормальных;
Пределы допускаемой дополнительной приведенной погрешности преобразования при частоте 30-40 Гц: ± 0,5 %;
Пределы допускаемой дополнительной приведенной погрешности преобразования, вызванной изменением коэффициента мощности в диапазоне 0емк.. .1.. ,0инд: ±0,2 %;
Номинальная частота преобразуемых сигналов: 50Гц;
Напряжение питания: от 20 до 30 В постоянного тока, 230 В переменного тока;
Мощность, потребляемая входными цепями тока, не более: 0,3 В-А по каждой фазе;
Длительная перегрузка по току: 10 А;
Импульсная перегрузка по току: 100 А;
Мощность, потребляемая входными цепями напряжения, не более: 0,2 В-А по каждой фазе; Длительная перегрузка по напряжению: 1,2ином В;
Импульсная перегрузка по напряжению: 2- ином В;
Выходная нагрузка по цепям тока, максимум: 800 Ом;
Выходная нагрузка по цепям напряжения, минимум: 500 Ом;
Напряжение разомкнутой цепи токовых выходов, менее: 27 В;
Предельный ток во вторичной цепи, непрерывный: 30 мА;
Габаритные размеры не более 100*73x119 мм;
Масса не более 0,65 кг;
Рабочие условия эксплуатации:
- температура от 0 до плюс 45°С;
- относительная влажность не более 90 %;
Нормальные условия применения:
- температура от плюс 15 до плюс 30°С;
- относительная влажность не более 90 %;
- частота 50 Гц±2%;
Средний срок службы не менее 10 лет.
Знак утверждения типа наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Комплект поставки преобразователей представлен в таблице 1.
Таблица 1
| № п/п | Наименование | Кол-во |
| 1 | Преобразователь измерительный мощности AD-LU 410 GA (AD-LU 420 GA) | 1 шт. |
| 2 | У паковочная коробка | 1 шт. |
| 3 | Паспорт | 1 экз. |
| 4 | Методика поверки | 1 экз. |
| 5 | Руководство по эксплуатации | 1 экз |
осуществляется в соответствии с документом МП 59166-14 «Преобразователи измерительные мощности AD-LU 410 GA, AD-LU 420 GA. Методика поверки», утвержденным ФГУП «ВНИИМС» 08.08.2014 г.
Основные средства поверки указаны в таблице 2.
Таблица 2
| Средства измерений | Диапазон измерений | Погрешность |
| Установка поверочная универсальная «УППУ-МЭ 3.1» | от 0,01Рн до 1,44Рн от 0,0^н до 1,44Qн | ±[0,01+0,004(1,44Рн/Р-1)] при 0,9 < |cos ф| < 1,0; ±[0,015+0,004(1,44Рн/Р-1)] при 0,2 < |cos ф| < 0,9; ±[0,03+0,01(1,44Qr/Q-1)] при 0,9 < |sin ф| < 1,0; ±[0,05+0,01(1,44Qb/Q-1) при 0,2 < |sin ф| < 0,9 |
| Мультиметр цифровой 2002 | (0-200) мА (0-200)В | ±(0,000375+0,00002 (R/M)), где R - верхний предел диапазона измеряемой величины, М - значение измеряемой величины; ±(0,0000246+0,000002 (R/M)) |
| Магазин электрического сопротивления Р4830/1 | (0,01-12222,1) Ом | 0,05/2,5 • 10-5 |
| Блок питания Б5-44 | (0,01-29,9) В | 10 % |
Сведения приведены в паспорте «Преобразователи измерительные мощности AD-LU 410 GA, AD-LU 420 GA. Паспорт».
Нормативные и технические документы, устанавливающие требования к приборам
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
ГОСТ 24855-81 «ГСИ. Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические требования и методы испытаний».
Техническая документация фирмы производителя.
ГОСТ 8.551-86 «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений электрической мощности и коэффициента мощности в диапазоне частот от 40 до 20000 Гц».
Вне сферы государственного регулирования
