| Номер в госреестре | 59159-14 |
| Наименование СИ | Системы испытательные высоковольтных выключателей |
| Обозначение типа СИ | CIBANO 500 |
| Изготовитель | "OMICRON electronics GmbH", Австрия |
| Год регистрации | 2014 |
| Срок свидетельства | 15.04.2024 |
| МПИ (интервал между поверками) | 1 год |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Системы испытательные высоковольтных выключателей CIBANO 500 Назначение средства измерений
Системы испытательные высоковольтных выключателей CIBANO 500 (далее - CIBANO 500) предназначены для испытаний и технического обслуживания силовых выключателей. CIBANO 500 измеряет переходное сопротивление главных контактов (микроомметр), минимальное напряжение срабатывания катушек включения и отключения, время замыкания / размыкания главных контактов и блок - контактов, управляет электромагнитами включения и отключения для выполнения различных операций.
Принцип действия CIBANO 500 заключается в формировании испытательных и управляющих сигналов с заданными параметрами и регистрации откликов на них. При этом аналоговые сигналы преобразуются в цифровую форму с помощью АЦП, обрабатываются микропроцессором, и результаты измерений индицируются на дисплее персонального компьютера. На лицевой панели CIBANO 500 расположены: сигнальные лампы, указывающие на безопасную эксплуатацию или на опасный уровень напряжения или тока на выходах CIBANO 500, кнопка пуск / стоп, кнопка аварийной остановки. На боковой панели CIBANO 500 расположены: «A - OUTPUT / INPUT» и «B - OUTPUT / INPUT» конфигурируемые выходы / входы напряжения или тока; «V IN» аналоговый вход напряжения; «RJ - 45» порты для подключения внешних модулей измерения времени, статического и динамического сопротивления основных контактов выключателя; «RJ - 45» порт для подключения CIBANO 500 к персональному компьютеру; «SAFETY» разъем для подключения ключей безопасности; выключатель питания; разъем для кабеля питания, клемма заземления.

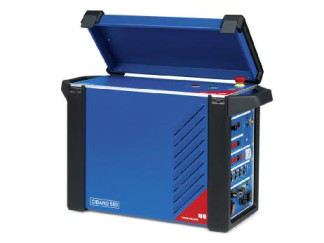

Фотография CIBANO 500 изображена на рисунке 1.
Mectf jjjeh титомбироики
Фотография мест пломбировки CIBANO 500 изображена на рисунке 2.
Рисунок 2 Фотография мест пломбировки CIBANO 500.
Установка и обработка выходных параметров осуществляется за счет внутреннего программного обеспечения. Внутреннее программное обеспечение CIBANO 500 встроено в защищенную память микроконтроллера, что исключает возможность его несанкционированной настройки и вмешательства, приводящих к искажению результатов измерений. Идентификационные данные программного обеспечения CIBANO 500 в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения CIBANO 500
| Наименование программного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии программного обеспечения | Цифровой идентиф икатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| CIBANO | - | CIBANO 500 | - | - |
Основные метрологические и технические характеристики CIBANO 500 представлены в таблице 2.
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Питание | |
| Напряжение переменного тока, В - частота, Гц - ток, А - потребляемая мощность не более, кВт - кратковременная потребляемая мощность не более, кВт | 100 - 240 50/60 16 3,5 5,0 |
| Конфигурируемые выходы / входы напряжения или тока «А - O «В - OUTPUT / INPUT» | JTPUT / INPUT» и |
| - диапазон воспроизведения / измерения напряжения постоянного тока, В (конфигурируемые выходы «А» и «В») | от 0 до ±300 |
| - диапазон воспроизведения / измерения напряжения переменного тока, В в диапазоне частот от 15 до 400 Гц (конфигурируемые выходы «А» и «В») | от 0 до 300 |
| - пределы допускаемой абсолютной погрешности воспроизведения / измерения напряжения постоянного тока в диапазоне от 0 до ±300 В (конфигурируемые выходы «А» и «В») | ± (0,1% Uуст./иЗM.+ 0,15 В) |
| - пределы допускаемой абсолютной погрешности воспроизведения / измерения напряжения переменного тока в диапазоне от 0 до 300 В, (конфигурируемые выходы «А» и «В») | ± (0,03% U уст./изм.+ 0,03 В) |
| - пределы допускаемой абсолютной погрешности воспроизведения / измерения напряжения постоянного тока в диапазоне от 0 до ±3 В (конфигурируемый выход «В») | ± (0,1% U уст./изм.+ 1,5 мВ) |
| - пределы допускаемой абсолютной погрешности воспроизведения / измерения напряжения постоянного тока в диапазоне от 0 до ±300 мВ (конфигурируемый выход «В») | ± (0,1% U уст./изм.+ 0,3 мВ) |
| - предел допускаемой абсолютной погрешности воспроизведения / измерения напряжения постоянного тока в диапазоне от 0 до ±30 мВ (конфигурируемый выход «В») | ± (0,1% U уст./изм.+ 0,03 мВ) |
| - диапазон воспроизведения силы постоянного тока, А (конфигурируемые выходы «А» и «В») | от 0 до ±33,3 |
| - диапазон измерения силы постоянного тока, А (конфигурируемые выходы «А» и «В») | от 0 до ±55 |
| - диапазон измерения силы переменного тока, А в диапазоне частот от 15 до 400 Гц (конфигурируемые выходы «А» и «В») | от 0 до 40 |
| - пределы допускаемой абсолютной погрешности измерения силы постоянного тока в диапазоне от 0 до ±55 А (конфигурируемые выходы «А» и «В») | ± (0,1% 1изм.+ 0,11 А) |
| - пределы допускаемой абсолютной погрешности измерения силы переменного тока в диапазоне от 0 до 40 А (конфигурируемые выходы «А» и «В») | ± (0,1% 1изм.+ 0,04 А) |
| Аналоговый вход напряжения («V IN») | ||
| - диапазон измерения напряжения постоянного тока, В | от 0 до ±420 | |
| - диапазон измерения напряжения переменного тока, В | от 0 до 300 | |
| - пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока | ± (0,5% иШм. + 2,1 В) | |
| - пределы допускаемой абсолютной погрешности измерения напряжения переменного тока | ± (0,5% иШм. + 1,5 В) | |
| Измерение электрического сопротивления (сила тока 100 А) | ||
| - пределы допускаемой абсолютной погрешности измерения сопротивления постоянному току в диапазоне от 0,1 мкОм до 300 мкОм | ± (0,2% Яизм. + 0,1 мкОм) | |
| - пределы допускаемой абсолютной погрешности измерения сопротивления постоянному току в диапазоне от 0,5 мкОм до 3000 мкОм | ± (0,2% Яизм. + 0,5 мкОм) | |
| - пределы допускаемой абсолютной погрешности измерения сопротивления постоянному току в диапазоне от 5 мкОм до 30 мOм | ± (0,2% Яизм. + 5 мкОм) | |
| - пределы допускаемой абсолютной погрешности измерения сопротивления постоянному току в диапазоне от 50 мкОм до 300 мOм | ± (0,2% Яизм. + 50 мкОм) | |
| Климатические условия | ||
| Диапазон рабочих температур, °С | от минус 10 до +50 | |
| Температура хранения и транспортировки, °С | от минус 30 до +70 | |
| Относительная влажность, % | 5.. .95, без конденсата | |
| Максимальная высота над уровнем моря: работа / хранение, м | от 2000 до 5000 / 12000 | |
| Технические характеристики | ||
| Вес, кг | 20 | |
| Г абаритные размеры (длина х высота х ширина) | 580 х 386 х 229 | |
| Степень защиты | IP20 | |
Примечания:
UycT. - установленное значение напряжения воспроизведения; иизм. - измеренное значение напряжения;
1изм. - измеренное значение силы тока;
Яизм. - измеренное значение сопротивления постоянному току.
Знак утверждения типа наносят на лицевую панель корпуса CIBANO 500 методом трафаретной печати со слоем защитного покрытия, и на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплект поставки CIBANO 500
| Наименование | Количество |
| CIBANO 500 | 1 |
| Зажим типа «крокодил» для вторичной стороны (красный + черный) | 4 |
| Двухпроводной зажим 100 А | 2 |
| Переходник для клемм | 12 |
| Предохранительная заглушка | 2 |
| Стандартный комплект измерительных кабелей(2,5 мм ): 1 х 6 м красный, 1 х 6 м черный, 3 х 1 м черный | 1 |
| Комбинированный кабель для выходов A (4 х 2,5 мм2) | 1 |
| Комбинированный кабель для выходов B (5 х 2,5 мм2) | 1 |
| Соединительный кабель для подключения Ethernet 3 м | 1 |
| Кабель заземления (зеленый/желтый) 6 м (6 мм2) | 1 |
| Кабель электропитания CIBANO 500 | 1 |
| Мягкая сумка для небольших принадлежностей | 1 |
| Кейс для транспортировки CIBANO 500 с колесиками | 1 |
| DVD с ПО PTM и лицензиями | 1 |
| Методика поверки | 1 |
| Руководство по эксплуатации | 1 |
Осуществляется по документу МП-060/551-2014 «Системы испытательные высоковольтных выключателей CIBANO 500». Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 25 августа 2014 г.
Перечень основных средств, применяемых при поверке:
- калибратор универсальный FLULE 5520A (рег. № 29282-05);
- мультиметр цифровой Agilent 34410A (рег. № 33921-07);
- компаратор - калибратор универсальный КМ300 (рег. № 40239-08);
- катушка сопротивления электрическая класса 0,05 P323 (рег. № 1683-62).
Методики измерений с помощью CIBANO 500 указаны в документе «CIBANO 500 Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к CIBANO 500
1 ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
2 Техническая документация фирмы-изготовителя.
- Применяются вне сферы государственного регулирования обеспечения единства измерений.
| Зарегистрировано поверок | 11 |
| Поверителей | 2 |
| Актуальность данных | 24.10.2025 |
