| Номер в госреестре | 59088-14 |
| Наименование СИ | Ротаметры |
| Обозначение типа СИ | VFB-67-SSV |
| Изготовитель | "Dwyer Instruments, Inc.", США |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Ротаметры VFB-67-SSV предназначены для измерений объемного расхода воздуха или кислорода в составе установок разделения воздуха 2хТ1300, производства ООО «Праксэа Рус», расположенных на территории промышленной площадки ОАО «Евраз Нижнетагильский металлургический комбинат», г. Нижний Тагил.
Принцип действия ротаметров основан на перемещении поплавка находящегося в конической ротаметрической трубке, под действием динамического напора потока воздуха, проходящего через ротаметр снизу вверх. При подъеме поплавка зазор между наибольшим диаметром конической части поплавка и внутренним диаметром конической трубки увеличивается, а перепад давления на поплавке уменьшается. Равновесие поплавка наступает, когда перепад давления становится равным силе веса поплавка, на единицу площади его поперечного сечения.
Измеряемым значением расхода, проходящего через ротаметры воздуха, является высота подъема поплавка, отсчитываемая по шкале ротаметров.
Корпус выполнен из акрилового пластика, клапан и поплавок - из нержавеющей стали, уплотнительные кольца из фторэластомера Viton. Ротаметры присоединяются к трубопроводу при помощи резьбы на нижнем и верхнем концах.

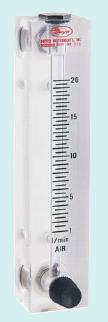

Общий вид ротаметра VFB-67-SSV показан на рисунке 1.
Основные метрологические и технические характеристики приведены в таблице 1. Таблица 1.
| Наименование характеристики | Значение параметра |
| Диапазон измерений расхода, м3/ч (л/мин) | от 0,06 (1) до 1,2 (20) |
| Тип резьбового соединения с трубопроводом | коническая резьба, 1/8 дюйма |
| Пределы допускаемой приведенной погрешности от верхнего предела измерений расхода, % | ±3 |
| Вариация показаний, %, не более | 3 |
| Минимальная цена делений шкалы, л/мин | 0,5 |
| Максимальное избыточное давление в трубопроводе, МПа (бар) | 0,69 (6,9) |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, без конденсата, % - атмосферное давление, кПа | от минус 25 до плюс 40 от 5 до 95 от 84 до 106,7 |
| Степень защиты от внешних воздействий по ГОСТ 14254-96 | IP54 |
| Г абаритные размеры, мм, не более | 166*35*32 |
| Масса, кг, не более | 0,25 |
| Среднее время наработки на отказ, ч, не менее | 30 000 |
| Средний срок службы, лет, не менее | 10 |
наносится на корпус ротаметра в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
1. Ротаметр VFB-67-SSV
1 шт. 1 экз.
2. Паспорт
осуществляется в соответствии с ГОСТ 8.122-99 «ГСИ. Ротаметры. Методика поверки».
Основное средство поверки: установка расходомерная поверочная УПСЖГ-200, (Госреестр № 28872-05), диапазон воспроизводимых расходов от 0,03 до 200 м /ч, пределы допускаемой относительной погрешности измерений объемного расхода газа не более ±0,2 %.
приведены в паспорте.
Нормативные и технические документы, устанавливающие требования к ротаметрам VFB-67-SSV
1. ГОСТ 13045-81 «Ротаметры. Общие технические требования».
2. ГОСТ 8.143-75 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений объемного расхода газа в диапазоне от 1 * 10-6 до 1х 102 м3/с».
3. Техническая документация DWYER Instruments, Inc., США.
Лист № 3 Всего листов 3
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта - ОАО «Евраз Нижнетагильский металлургический комбинат», г. Нижний Тагил.
