Стандарты частоты и времени водородные MHM 2010, 59072-14

Назначение

Стандарты частоты и времени водородные МНМ 2010 (далее - стандарты) предназначены для хранения и воспроизведения единиц частоты и времени: 1 Гц, 5 МГц, 10 МГц и 100 МГц.

Описание

Конструктивно стандарт выполнен в виде моноблока. На лицевой панели находятся органы управления корректировки частоты и информационное табло, а также светодиоды индикации состояния стандарта. На тыльной стороне расположены разъемы выходных сигналов эталонных частот. В нижней части расположены аккумуляторы для автономной работы стандарта при пропадании питания сети переменного тока.

Принцип действия стандарта основан на фазовой синхронизации сигнала кварцевого генератора 5 МГц по сигналу квантового водородного генератора 1420,4 МГц, работа которого основана на вынужденном излучении атомов водорода. Схема фазовой автоподстройки частоты (ФАПЧ) обеспечивает подстройку медленных (по сравнению с постоянной времени ФАПЧ) флуктуаций частоты кварцевого генератора.

Существует два вида исполнения стандарта: стандартная опция и дополнительная опция. Дополнительная опция имеет улучшенные характеристики нестабильности частоты и меньшие значения фазовых шумов по сравнению со стандартной опцией.

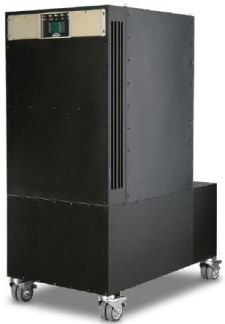

Внешний вид стандарта с указанием места нанесения знака утверждения типа и места пломбировки от несанкционированного доступа приведены на рисунке 1.

Место пломбировки от несанкционированного доступа (находится на правой и левой стороне)

Метрологические и технические характеристики стандарта приведены в таблице 1. Таблица 1

Значение

характеристики

Наименование характеристики

1; 510°; 1107; 1108

Номинальные значения частоты выходного сигнала, Гц

Значение уровня выходных сигналов частотами 5; 10 и 100 МГц на нагрузке 50 Ом, В_

1±0,2

Параметры импульсного сигнала шкалы времени:

-    полярность импульсов

-    период следования импульсов, с

-    амплитуда импульсов на нагрузке 50 Ом, В

-    длительность фронта, нс, не более

_- длительность импульса, мкс, не более_

положительная

1

от 3 до 5,5 5 20

12"

13ч

Пределы допускаемой относительной погрешности по частоте между поверками (дополнительная опция)_

± 1,010

( ± 5,0-10 )

Среднее квадратическое относительное двухвыборочное отклонение частоты выходного сигнала 5 и 10 МГц, не более:

-    для интервала времени измерений 1 с

-    для интервала времени измерений 10 с

-    для интервала времени измерений 100 с

-    для интервала времени измерений 1000 с

-    для интервала времени измерений 1 ч

-    для интервала времени измерений 104 с

-    для интервала времени измерений 1 сутки

стандартная опция

дополнительная

опция

13

14

15 15 15 15 15

14

14

15 15 15 15 15

1.510 2,010

5.010

2.010 1,810 1,°10

1.510

8,010

1.510

4.010

2.010 2,010 1,°10

1.510

Спектральная плотность мощности фазовых шумов стандарта (стандартная опция), дБ/Гц, не более:

-    на частоте 1 Гц

-    на частоте 10 Гц

-    на частоте 100 Гц

-    на частоте 1 кГц

-    на частоте 10 кГц

-    на частоте 100 кГц

Спектральная плотность мощности фазовых шумов стандарта (дополнительная опция), дБ/Гц, не более:

-    на частоте 1 Гц

-    на частоте 10 Гц

-    на частоте 100 Гц

-    на частоте 1 кГц

-    на частоте 10 кГц

-    на частоте 100 кГц

Г абаритные размеры (высота х ширина х длина), мм, не более

10°7 х 457 х 7°0

Масса, кг, не более

-    без аккумуляторных батарей

-    с аккумуляторными батареями

Знак утверждения типа

наносится типографским способом на титульный лист эксплуатационной документации и на лицевую панель стандарта в виде наклейки или любым технологическим способом, обеспечивающим четкое изображение знака, его стойкость к внешним воздействующим факторам, а также сохранность его изображения в течение всего установленного срока службы стандарта.

Комплектность

В комплект поставки входят:

-    стандарт частоты и времени водородный MHM 2010

-    1 шт;

-    1 шт;

-    1 шт.;

-    1 шт.

-    комплект эксплуатационной документации.

-    методика поверки

-    паспорт

Поверка

осуществляется по документу МНМ 2010-МП «Инструкция. Стандарт частоты и времени водородный МНМ2010. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» в сентябре 2014 г.

Основные средства поверки:

-    государственный первичный эталон единиц времени, частоты и национальной шкалы времени ГЭТ 1-2012: диапазон измерений частоты от 1 до Г1014, относительная нестабильность частоты не более 1 • 10-15;

-    вольтметр переменного тока В3-63 (рег. № 10908-87): диапазон измерений напряжения от 10 мкВ до 10 В, пределы допускаемой относительной погрешности ±(0,1—0,5) %;

-    частотомер универсальный CNT-90 (рег. № 41567-09): диапазон измеряемых частот от 0,001 Гц до 300 МГц, пределы допускаемой относительной погрешности по частоте внутреннего опорного генератора ± 5-10-6);

-    компаратор частотный VCH-314 (рег. № 35266-07): номинальные значения частоты входных сигналов 5; 10 и 100 МГц, среднее квадратическое относительное двухвыборочное отклонение частоты входных сигналов при ти = 1 с 8,0• 10-14, ти = 100 с 3,0-10-15, , ти > 1000 с 5,0-10-16, где ти - интервал времени;

-    осциллограф цифровой запоминающий LeCroy SDA 820-Zi (рег. № 40230-08): полоса пропускания 20 ГГц; диапазон измерений напряжения ± 5 В, пределы допускаемой относительной погрешности измерений напряжения ± 1,5 %; предел допускаемой абсолютной погрешности измерений временных интервалов ± 1,5 пс;

- анализатор фазовых шумов TSC 5125A (рег № 43863-10): диапазон рабочих частот от

1 до 400 МГц; спектральная плотность мощности собственных фазовых шумов: для 10 МГц при отстройке на 1 Гц - не более минус 145 дБн/Гц, при отстройке на 10 кГц - не более минус 175 дБн/Гц; для 100 МГц при отстройке на 1 Гц - не более минус 130 дБн/Гц, при отстройке на 10 кГц - не более минус 170 дБн/Гц.

Сведения о методах измерений

«Инструкция и руководство по эксплуатации. Стандарт частоты и времени водородный МНМ 2010

Нормативные и технические документы, устанавливающие требования к стандартам частоты и времени водородным МНМ 2010

ГОСТ 8.129-2013 «ГСИ. Государственная поверочная схема для средств измерений времени и частоты».

Техническая документация фирмы-изготовителя.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
