Термопреобразователи сопротивления платиновые поверхностные 96309001, 59062-14

Назначение

Термопреобразователи сопротивления платиновые поверхностные 96309001 (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры поверхностей твердых тел.

Описание

Принцип действия ТС основан на зависимости сопротивления платинового термочувствительного элемента (ЧЭ) от температуры.

Термопреобразователи конструктивно выполнены в виде измерительной вставки кабельного типа в оболочке из нержавеющей стали, представляющую собой завальцованную с одного конца трубку с приваренной площадкой со сквозным отверстием. К измерительной вставке ТС присоединен кабель с удлинительными проводами в защитной оболочке и проводом заземления.

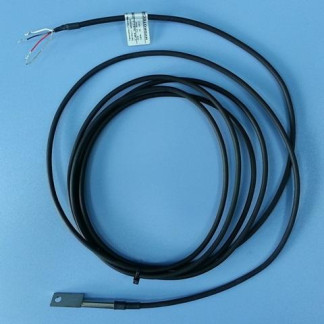

ТС изготавливаются с 3-х проводной схемой соединения внутренних проводов с ЧЭ. Фотография общего вида ТС представлена на рисунке 1.

Технические характеристики

Диапазон измерений, °С: ...............................................от минус 40 до плюс 80

У словное обозначение номинальной статической характеристики

преобразования (НСХ) по ГОСТ 6651-2009/МЭК 60571: .......................................Pt100

Температурный коэффициент ТС a , °С-1: ...............................................0,00385

Номинальное значение сопротивления ТС при 0 °С (Ro), Ом, не менее: ..............100

Класс допуска по ГОСТ 6651-2009/МЭК 60571:............................................................B

Лист № 2 Всего листов 3

Допуск по ГОСТ 6651-2009/МЭК 60571, °С: ................................±(0,3 + 0,005|t|),

где t - значение измеряемой температуры Электрическое сопротивление изоляции ТС при температуре (25±10)°С и

относительной влажности воздуха от 30 до 80 %, при 100 В, МОм, не менее: ..............100

Габаритные размеры корпуса ТС, мм:.....................................................46x06

Габаритные размеры площадки (Д x Ш x В), мм:...................(25±0,5)x(12±0,5)x1,5

Диаметр отверстия площадки, мм, не более: ....................................................6

Длина кабеля с удлинительными проводами, мм: ..........................от 1000 до 5000

Масса, г, не более:..................................................................................500

Рабочие условия эксплуатации ТС:

-    диапазон температур окружающей среды, °С:

-    для кабеля:...........................................................от минус 55 до плюс 125;

-    для ЧЭ ТС:............................................................от минус 40 до плюс 80

-    относительная влажность воздуха, %: ....................................................до 98

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.

Комплектность

В комплект поставки ТС входят:

-    термопреобразователь - 1 шт.;

-    паспорт    - 1 экз.

Поверка

осуществляется по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».

Основные средства поверки:

-    термометр сопротивления ЭТС-100 эталонный 3 разряда с погрешностью по ГОСТ 8.558 в диапазоне температуры от минус 196 °С до плюс 660 °С;

-    термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.1 с диапазоном воспроизводимых температур от минус 30 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004.0,02) °С;

-    многоканальный прецизионный измеритель температуры МИТ 8.10(М) с ПГ измерения сопротивления ±(10-5R+5 10-4), где R - измеряемое сопротивление, Ом. Примечания: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.461-2009.

Сведения о методах измерений

приведены в паспорте на ТС.

Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления платиновым поверхностным 96309001

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

Международный стандарт МЭК 60751:2009 (2008-07). Промышленные чувствительные элементы термометров сопротивления из платины.

Техническая документация фирмы-изготовителя.

Лист № 3 Всего листов 3

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
