| Номер в госреестре | 59060-14 |
| Наименование СИ | Термостаты нулевые |
| Обозначение типа СИ | Kaye мод. К140, К150, К170 |
| Изготовитель | Компания "Amphenol Thermometrics Inc.", США |
| Год регистрации | 2014 |
| Срок свидетельства | 13.11.2019 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |

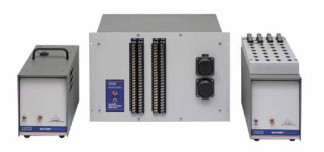

Термостаты нулевые Kaye модификации К140, К150, К170 (далее - термостаты) предназначены для воспроизведения температуры 0 °С при проведении испытаний, калибровки и поверки измерительных преобразователей температуры с использованием льдо-водяной смеси.
Принцип действия термостата основан на поддержании фазового перехода вода-лед. Термостат постоянно поддерживает температуру основной камеры на уровне 0 °C. Баланс фазового перехода вода-лед поддерживается термоэлектрическим охладителем под управлением силь-фонного датчика с микропереключателем, который реагирует на относительные объемы льда и воды в герметичной камере. Таким образом, каналы и установленные термопары или другие датчики постоянно окружены водоледяной смесью.
Модификации термостатов различаются количеством измерительных каналов. В модификации K140 измерительная камера имеет 4 канала, в которых в зависимости от диаметра можно разместить до 16 термопар. В модификации K150 измерительная камера имеет 2, 4, 6 либо 8 каналов, в модификации K170 - от 6 до 75 каналов. Модификации K150, K170 оснащены
клеммными колодками подключения измерительных преобразователей температуры.
Основные метрологические и технические характеристики приведены в таблиц 1:
Таблица 1
| Наименование характеристики | Значение характеристики | ||
| Модификации | K140 | K150 | K170 |
| Номинальное значение температуры, °С | 0 | 0 | 0 |
| Пределы допускаемой абсолютной погрешности воспроизведения температуры, °С | ± 0,05 | ± 0,05 | ± 0,05 |
| Максимальная допускаемая нестабильность поддержания температуры, °С | ± 0,05 | ± 0,05 | ± 0,05 |
| Количество измерительных каналов, шт. | 4 | 2, 4, 6, 8 | от 6 до 75 |
| Напряжение питания переменного тока, В Частота, Гц | 115/230 60/50 | ||
| Размеры термометрических каналов, мм, не более диаметр глубина | 6,7 155 | ||
| Габаритные размеры (Ш x Г x В), мм, не более | 163 x 343 x 270 | 163 x 343 x 280 | 483 x 273 x 400 |
| Масса, кг, не более | 12,8 | 13,7 | 16,8 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при 20 °С, %, не более | от 5 до 40 80 | ||
| Время наработки до метрологического отказа, ч | 10000 | ||
| Срок службы, лет, не менее | 10 | ||
Знак утверждения типа наносится на эксплуатационную документацию типографическим способом и на прибор в виде наклейки.
Основной комплект включает:
Таблица 2.
| Наименование | Кол-во |
| Термостат нулевой Kaye модификации К140, К150, К170 | 1 шт. |
| Паспорт | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется по документу МП 2411- 0110 -2014 «Термостаты нулевые Kaye модификации К140, К150, К170. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» в августе 2014 г.
Основное поверочное оборудование:
- Эталонный платиновый термометр сопротивления ПТС-10М, диапазон температуры от минус 40 °С до 30 °С, погрешность ± 0,001 °С;
- Измерительный мост, диапазон измерений от 0,1 до 100 кОм, погрешность от ± 1x10'' до ± 0,1 Ом.
Методы измерений изложены в паспорте «Термостаты нулевые Kaye модификации К140, К150, К170».
Нормативные и технические документы, устанавливающие требования к термостатам нулевым Kaye модификации К140, К150, К170
1. ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
2. Техническая документация компании «Amphenol Thermometrics !пс.», США.
оказание услуг по обеспечению единства измерений.
