| Номер в госреестре | 58994-14 |
| Наименование СИ | Сеть базисная опорная активная |
| Обозначение типа СИ | сеть РС СПб 74.20.73.000 |
| Изготовитель | Комитет по градостроительству и архитектуре, г.С.-Петербург |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Сеть базисная опорная активная «сеть РС СПб» 74.20.73.000 (далее по тексту - сеть) предназначена для измерений и закрепления на местности с заданной точностью координатной основы - геоцентрической и локальной систем координат г. Санкт-Петербурга.

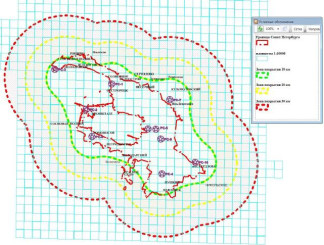

В состав сети входят 10 пунктов референцных станций и Центра управления (далее -ЦУ). В ЦУ осуществляется контроль качества измерительной информации, формируются данные для постобработки результатов. Каждая станция включает в себя приемник Ьеюа GR10, высокоточную антенну Leica AR25 и коммуникационное оборудование. Станции обеспечивают круглосуточный приём сигналов спутников ГЛОНАСС/GPS и передачу информации в реальном времени в ЦУ. Оперативное управление ЦУ и обслуживание сети ре-ференцных станций осуществляется сектором геодезического обеспечения отдела инженерных изысканий Санкт-Петербургского государственного казенного учреждения «Центр информационного обеспечения градостроительной деятельности».
Программное обеспечение (ПО) предназначено для управления работой сети, обработки первичной измерительной информации, вычисления, записи и хранения значений измеряемых величин.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Идентификационное наименование ПО | Номер версии (иденти-фикацион-ный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Spider.exe | 4.4.2.5258 | 312239181fabf276e28cbe8645b64612 64eb29818f5df08d5ff4226c56dcfec8 | md5 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014.
Метрологические характеристики сети приведены в таблице 2. Таблица 2
| Наименование характеристики | Значение хар-ки |
| Пределы допускаемой абсолютной погрешности определения координат объекта в режиме постобработки при длительных сеансах измерений, мм: | |
| - в плане | ± 40 |
| - по высоте | ± 20 |
| Пределы допускаемой абсолютной погрешности определения координат | |
| объекта в режиме реального времени, мм: | |
| - в плане | ± 60 |
| - по высоте | ± 60 |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплект поставки приведен в таблице 3.
Таблица 3
| Наименование | Количество |
| 1 Сеть базисная опорная активная «сеть РС СПб» 74.20.73.000 в составе: | 1 |
| 1.1 Референцные станции сети базисной опорной активной «сеть РС СПб» | 10 |
| 1.1.1 Комплект эталонный приемников сигналов глобальных навигационных спутниковых систем GR10-E2 (заводские номера приемников комплекта: 1700715, 1700718, 1700723, 1700724, 1700727) 1.1.2 Референцная станция в составе: - аппаратура геодезическая спутниковая Leica GR10 - карта памяти съемная типа SD (4 Мб) - антенна Leica AR25-GG - устройство грозозащиты Huber+Suhner | 1 комплект (5 шт.) 5 шт. 5 шт. 5 шт. 5 шт. 5 шт. |
| 5 | шт. | |
| 5 | шт. | |
| 5 | шт. | |
| 5 | шт. | |
| 5 | шт. | |
| 5 | шт. | |
| 1.2 Центр управления в составе: | 1 комплект. | |
| - сервер - Proliant БЬ120К06х3450 Hot plug (s/n: CZ11280283) | 1 | шт. |
| - компьютер | 1 | шт. |
| - источник бесперебойного питания АРС RS (1100VA/660W) | 1 | шт. |
| - программное обеспечение для управления сетью с сетевым реше- | 1 | шт. |
| нием на 10 геодезических спутниковых приемников | ||
| 2 Сеть базисная опорная активная «сеть РС СПб» 74.20.73.000. Ру | 1 | экз. |
| ководство по эксплуатации. 74.20.73.000 РЭ. | ||
| 3 Сеть базисная опорная активная «сеть РС СПб» 74.20.73.000. Паспорт. 74.20.73.000 ПС | 1 экз. | |
| 4 Сеть базисная опорная активная «сеть РС СПб» 74.20.73.000. Методика поверки | 1 экз. | |
осуществляется в соответствии с документом 74.20.73.000. 001 МП «Сеть базисная опорная активная «сеть РС СПб» 74.20.73.000. Методика поверки «сеть РС СПб»», утвержденным ФГУП «ВНИИФТРИ» в июле 2014 г.
Основные средства поверки:
- Государственный первичный специальный эталон единицы длины ГЭТ-199-2012, пределы допускаемых абсолютных значений среднего квадратического отклонения результата измерений между пунктами, S:
- на нижней границе диапазона, не более 0,05 мм;
- на верхней границе диапазона, не более 1 мм;
- граница неисключенной систематической погрешности 9 (при доверительной вероятности 0,95) - 0,2 мм.
- комплект эталонный приемников сигналов глобальных навигационных спутниковых систем GR10-E2, пределы допускаемой систематической составляющей погрешности (при доверительной вероятности 0,95) определения приращений координат методом относительного позиционирования в режиме постобработки ± 1 мм.
Сеть базисная опорная активная «сеть РС СПб» 74.20.73.000. Руководство по эксплуатации. 74.20.73.000 РЭ.
Нормативные и технические документы, устанавливающие требования к сети базисной опорной активной «сеть РС СПб» 74.20.73.000
1 Осуществление геодезической деятельности (в соответствии с пунктами 2.2 и 5 приложения № 2 приказа Министерства экономического развития РФ от 23 июля 2013 г. № 412 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при осуществлении геодезической и картографической деятельности, и обязательных метрологических требований к ним, в том числе показателей точности измерений»).
2 ГОСТ Р 8. 1550 - 2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений».
3 Сеть базисная опорная активная «сеть РС СПб» 74.20.73.000. Руководство по эксплуатации. 74.20.73.000 РЭ.
Осуществление геодезической деятельности.
