Система измерительная формирования сигналов аварийной защиты по технологическим параметрам энергоблока №1 Смоленской АЭС (АЗРТ), 58986-14

Назначение

Система измерительная формирования сигналов аварийной защиты по технологическим параметрам энергоблока №1 Смоленской АЭС (АЗРТ), далее - АЗРТ, предназначена для измерения температуры и влажности в помещениях, температуры газа, давления, избыточного давления, перепада давления в технологических контурах, уровня жидкости, расхода воды, силы электрического тока электродвигателей насосов; преобразования сигналов о нейтронной мощности реактора на энергоблоке №1 Смоленской атомной станции, а также для формирования сигналов аварийной защиты на основе полученной измерительной информации.

Описание

АЗРТ входит в состав комплексной системы контроля управления и защиты и выполняет следующие функции:

-    измерение и отображение технологических параметров реакторной установки: температуры газа, давления, избыточного давления, перепада давления в технологических контурах, уровня жидкости, расхода воды, силы тока электродвигателей насосов;

-    измерение и отображение температуры и влажности помещений, в которых находится аппаратура АЗРТ;

-    преобразование сигналов о нейтронной мощности реактора, поступающих из системы контроля, управления и защиты (СКУЗ) и отображение измеренных значений данной физической величины;

-    передача измерительной информации в систему управляющую технологическими системами безопасности (УСБ-Т) по номенклатуре параметров, одновременно задействованных в АЗРТ и УСБ-Т, и информационных сигналов, формируемых в АЗРТ и используемых в алгоритмах УСБ-Т;

-    передача измерительной информации в программно технический комплекс информационно-измерительной системы «Скала-микро» (ПТК ИИС «Скала-микро»);

-    сравнение измеренных значений параметров с уставками и формирование на основе измерительной информации сигналов, инициирующих аварийное заглушение реактора.

Измерительные каналы (далее ИК) АЗРТ состоят из первичной части, включающей в себя датчики и нормирующие преобразователи, осуществляющие первичное преобразование измеряемых физических величин в электрический сигнал, и вторичной, электрической части измерительного канала (далее - ЭИК), осуществляющей аналого-цифровое и цифроаналоговое преобразование, обработку, накопление и отображение измерительной информации в цифровом виде на мониторах рабочих станций и в аналоговом на индивидуальных показывающих приборах (ИПП).

Первичная часть ИК АЗРТ состоит из:

-    термопреобразователей сопротивления (ТСП) ТС1288А, Госреестр № 18131-09;

-    преобразователей температуры и влажности ИПТВ-206, Госреестр № 16447-08;

-    датчиков давления Сапфир-22МР, Госреестр № 42768-09;

-    трансформаторов тока ТЛМ-6, Госреестр № 3848-73;

-    преобразователей измерительных переменного тока Е842, Г осреестр № 22145-12.

ЭИК АЗРТ состоит из:

1.    Двух комплектов аппаратуры нижнего уровня, сделанной на базе преобразователей измерительных ADAM (серий 3000 и 4000) и осуществляющей аналогоцифровое преобразование сигналов первичной части ИК, их обработку и формирование сигналов аварийной защиты и быстрого снижения мощности реактора. Комплекты являются независимыми и работают каждый от своего набора датчиков. ИК являются троированными.

В состав аппаратуры нижнего уровня входят:

-    три стойки УППТ (первый комплект) или ППТ (второй комплект), каждая из которых принимает сигнал с отдельного датчика и осуществляет аналого-цифровое преобразование;

-    три стойки аварийной защиты: УАЗТ (первый комплект) или ЦОУ АЗТ (второй комплект), на каждую из которых поступает измерительная информация со всех стоек УППТ. В стойках аварийной защиты происходит сравнение сигнала с уставками по логической схеме «два из трех» и формирование дискретного сигнала аварийного отключения реактора;

-    три стойки быстрого снижения мощности: УБСМТ (первый комплект) или ЦОУ БСМТ (второй комплект), на каждую из которых поступает измерительная информация со всех стоек УППТ. В стойках быстрого снижения мощности происходит сравнение сигнала с уставками по логической схеме «два из трех» и формирование дискретного сигнала быстрого снижения мощности реактора.

2.    Двух комплектов аппаратуры верхнего уровня, осуществляющей накопление и отображение измерительной информации.

В состав аппаратуры верхнего уровня АЗРТ входит:

-    две стойки КИ-Т, в которых осуществляется обработка и архивирование информации. На 1КИ-Т приходит информация от стоек УАЗТ, ЦОУ АЗТ, на 2КИ-Т - от стоек УБСМТ, ЦОУ БСМТ;

-    стойка АДВ-Т, осуществляющая цифроаналоговое преобразование измерительной информации для отображения на ИПП;

-    операторская рабочая станция (ОРС АЗРТ);

-    четыре инженерные рабочие станции (ИРС АЗРТ);

-    два автоматизированных рабочих места, совмещенных с инженерными рабочими станциями (АРМ УКФП-Т).

Второй комплект аппаратуры АЗРТ в части ряда ИК имеет программное ограничение диапазона измерений (см. таблицу 2).

В АЗРТ предусмотрены алгоритмы проверки функционирования всех ее элементов. При обнаружении неисправности формируется специальный дискретный сигнал, а информация, поступающая через неисправный элемент, помечается, как недостоверная.

Одновременно на ИПП и рабочих станциях отображается информация только по первому или второму комплекту аппаратуры. Выбор комплекта для ИПП осуществляется с помощью ключа на пульте, а для рабочих станций - программным путем.

Для тех мониторов, в которых отсутствует возможность одновременного отображения троированной измерительной информации, в АЗРТ предусмотрен алгоритм выбора одного из трех сигналов - мажоритирование. При получении достоверной информации по каждому из трех подканалов сигналы сравниваются между собой, и выбирается срединный.

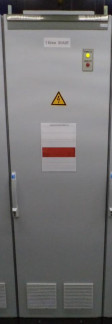

Фотография общего вида вторичной части ИК АЗРТ представлена на рисунке 1, структурные схемы ИК АЗРТ представлены на рисунках 2 и 3.

Рисунок 2 - Структурная схема первого комплекта АЗРТ

Программное обеспечение АЗРТ состоит из программного обеспечения стоек.

Идентификационные данные ПО, использующегося в АЗРТ, указаны в таблицах 1 и 2.

Стойки располагаются в закрывающихся на ключ шкафах. Ключ находится у оперативного и ремонтного персонала. Доступ к ПО рабочих станций осуществляется по паролю, а также используется разграничение прав доступа. Замена ПО возможна только при наличии флешки-ключа. Уровень защиты ПО от изменений - средний.

Метрологические характеристики нормированы с учетом влияния ПО.

Таблица 1 - Идентификационные данные программного обеспечения аппаратуры нижнего уровня АЗРТ

* - цифровой идентификатор вычисляется по алгоритму CRC32.

Таблица 2 - Идентификационные данные программного обеспечения аппаратуры верхнего уровня АЗРТ

Технические характеристики

Основные технические характеристики АЗРТ приведены в таблице 3. Таблица 3 - Основные характеристики ИК АЗРТ КСКУЗ_

Состав ИК

Пределы допускаемой основной погрешности ИК

Пределы допускаемой погрешности ИК в раб. условиях

Измеряемая величина, единица измерений

Диапазон

измерений

Вых.

сигнал

ПИП

Вых.

сиг

нал

ЭИК

ПИП

от минус 2000 до 2000 от минус 500 до 500

Избыточное давление в помещениях, кгс/м2

Первый комплект аппаратуры нижнего уровня: УППТ, УАЗТ, УБСМТ.

Второй комплект аппаратуры нижнего уровня: ППТ, ЦОУ АЗТ, ЦОУ БСМТ.

Аппаратура верхнего уровня: КИ-Т, АДВТ, устройства отображения.

Y    = ± 2,0 % для ИК преобразования сигналов от ТЭП;

Y    = ± 1,5 % для ИК преобразования сигналов от ТСП;

Y    = ± 1,0 % для остальных ИК

Y = ± 1,5 %

Y = ± 2,5 %

Сапфир-22МР-ДИВ

Y = ± 0,5 %

Избыточное давление в РК КО СУЗ, кгс/см2

Y = ± 1,5 %

Y = ± 2,5 %

от 0 до 6

Избыточное давление в БС,

кгс/см2

Y = ± 1,5 %

Y = ± 2,5 %

от 0 до 100

Избыточное давление СРК,

кгс/см2

Сапфир-22МР-ДИ

Y = ± 0,5 %

Y = ± 1,5 %

Y = ± 2,5 %

от 0 до 100

Избыточное давление в напорном коллекторе ПЭН,

кгс/см2

Y = ± 1,5 %

Y = ± 2,5 %

от 0 до 160

от 4 до 20 мА

12

бит

Сапфир-22МР-ДИВ

Y = ± 0,5 %

Давление-разрежение после ГПК, кгс/см2

от минус 1 до 24

Y = ± 1,5 %

Y = ± 2,5 %

Перепад давления между НК ГЦН и БС, кгс/см2

Y = ± 1,5 %

Y = ± 2,5 %

от 0 до 25

Сапфир-22МР-ДД

Y = ± 0,5 %

Перепад давления между НК ГЦН и коллекторами САОР

кгс/см2

Y = ± 1,5 %

Y = ± 2,5 %

от 0 до 6,3

от минус 1200 до 720

Сапфир-22МР-ДД

Y = ± 0,5 %

Уровень в БС, мм

Y = ± 1,5 %

Y = ± 2,5 %

Сапфир-22МР-ДД

Y = ± 0,5 %

Уровень в АБ КО СУЗ,

Y = ± 1,5 %

Y = ± 2,5 %

от 0 до 6,3

м

* Верхний предел диапазона измерений во втором комплекте аппаратуры составляет 70 °С

Используемые обозначения:    А - абсолютная погрешность;

Y - приведенная погрешность, в % от диапазона измерений.

Рабочие условия применения компонентов системы.

Для датчиков давления «Сапфир»:

-    температура окружающего воздуха    от 10 °С до 40 °С;

-    относительная влажность    до 95 % при 35 °С.

Для преобразователей температуры и влажности ИПТВ:

-    температура окружающего воздуха    от минус 30 °С до 50 °С;

-    относительная влажность    до 95 % без конденсации при 35 °С.

Для преобразователей измерительных переменного тока Е842:

-    температура окружающего воздуха    от минус 30 °С до 50 °С;

-    относительная влажность    до 95 % при 35 °С.

Для вторичной части АЗРТ :

-    температура окружающего воздуха    от 10 °С до 35 °С;

-    относительная влажность    от 25 до 75 % без конденсации при 25 °С.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта-формуляра на АЗРТ типографским способом.

Комплектность

Комплектность указана в таблице 4.

Таблица 4 - Комплектность АЗРТ

Поверка

осуществляется по документу АЗРТ КСКУЗ.САЭС-01 МП1 «Система измерительная формирования сигналов аварийной защиты по технологическим параметрам энергоблока №1 Смоленской АЭС (АЗРТ). Методика поверки», утвержденному ФГУП «ВНИИМС» в августе 2014 г. Основное оборудование, используемое при поверке, указано в таблице 5.

Таблица 5 - Перечень основного оборудования для поверки АЗРТ

Сведения о методах измерений

приведены в документе «Система измерительная формирования сигналов аварийной защиты по технологическим параметрам энергоблока №2 Смоленской АЭС (АЗРТ). Паспорт-формуляр. АЗРТ КСКУЗ.САЭС-01 ПФ1».

Нормативные документы, устанавливающие требования к системе измерительной формирования сигналов аварийной защиты по технологическим параметрам энергоблока №1 Смоленской АЭС (АЗРТ)

ГОСТ Р 8.565-96    Государственная система обеспечения единства измерений.

Метрологическое обеспечение эксплуатации атомных станций. Основные положения

ГОСТ Р 8.596-2002    ГСИ. Метрологическое обеспечение измерительных систем.

Основные положения

Рекомендации к применению
