Система измерительная управляющая технологическими системами безопасности энергоблока №1 Смоленской АЭС (УСБ-Т), 58985-14

Идентификационные данные (признаки)

Значения

Идентификационное наименование ПО

ПО стойки УППТУ

ПО стойки УППТУ-В

ПО стойки УЛУ-ТУ

ПО стойки ЦОУ АР

ПО стойки УДУ ВИ БЩУ

ПО стойки ДУ ВИ БЩУ

ПО стойки УДУ ВИ РЩУ

ПО стойки ДУ ВИ РЩУ

Номер версии (идентификационный номер) ПО

1.0

1.0

1.0

1.0

1.0

1.0

1.0

1.0

Цифровой идентификатор ПО*

0x2035E454

0x004E2141

0x6A22FBA0

0xEA374719

0x3A29EAD4

0x56195033

0xDF94688E

0x000000A3

Идентификационные данные (признаки)

Значения

Идентификационное наименование ПО

Комплекс прикладного ПО серверов архивирования УСБ-Т

Комплекс прикладного ПО обмена данными с ИИС «Скала-микро»

Комплекс

прикладного

ПО

контроллеров

КИ-У

Комплекс ПО

графического

интерфейса

рабочих

станций

Комплекс ПО УКФП-У первого комплекта

Комплекс ПО УКФП-У второго комплекта

Номер версии (идентификационный номер) ПО

1.0

1.0

1.0

1.0

1.0

1.0

Цифровой идентификатор ПО

По номеру версии

По номеру версии

По номеру версии

По номеру версии

По номеру версии

По номеру версии

Измеряемая величина, единица измерений

Диапазон

измере

ний

Состав ИК

Пределы допускаемой основной погрешности ИК*

Пределы допускаемой погрешности ИК в раб. усл.*

ПИП

Вых. сигнал

ЭИК

Вых.

сигнал

1

2

3

4

5

6

7

8

Влажность в помещениях, %

от 0 до 100

ИПТВ-206/М3-01

А = ± 3 %

от 4 до 20 мА

Аппаратура нижнего уровня: УППТУ, УЛУ ТУ или ЦОУ АР,

УДУ ВИ БЩУ (РЩУ) или ДУ ВИ БЩУ

(РЩУ).

Аппаратура верхнего уровня: КИ-У, раб. станции, ИПП.

При выводе на рабочие станции:

Y    = ± 2,0 % для ИК преобразования сигналов от ТЭП;

Y    = ± 1,5 % для ИК преобразования сигналов от ТСП;

Y    = ± 1,0 % для остальных ИК.

При выводе на ИЛИ:

Y    = ± 2,5 %, ± 2,0 % и ± 1,5 % соответственно.

12 бит

12 бит

от 4 до 20 мА

12 бит

Y = ± 4,0 %

Y = ± 11,5 %

Температура в помещениях, °С

от 0 до 100

ИПТВ-206/М3-04

А = ± 0,4 °С

Y = ± 1,4 %

Y = ± 1,9 %

Температура воды ББ после ТО САОР, °С

от 0 до 100

ТСП-03 (гр. 100П), класс допуска B по ГОСТ 6651-2009

от 80 до 249,44 Ом

Y    = ± 2,3 %

Y    = ± 2,8 %

Y    = ± 2,3 %

Y    = ± 2,8 %

Температура тех. воды ББ после ТО САОР, °С

Y    = ± 2,3 %

Y    = ± 2,8 %

Y    = ± 2,3 %

Y    = ± 2,8 %

Температура воды ББ после ТО СОС, °С

Y    = ± 2,3 %

Y    = ± 2,8 %

Y    = ± 2,3 %

Y    = ± 2,8 %

Температура тех. воды ББ после ТО СОС, °С

Y    = ± 2,3 %

Y    = ± 2,8 %

Y    = ± 2,3 %

Y    = ± 2,8 %

Температура воды КМПЦ в ВК ГЦН, °С

от 0 до 300

ТСП-03 (гр. 50П)

А = ± (0,6+0,008|T|) °C

от 50 до 106,915 Ом

Y = ± 2,5 %

Y = ± 2,5 %

Температура воды на выходе из СПиР, °С

Y = ± 2,5 %

Y = ± 2,5 %

Температура воды после ПР-Д, °С

от 0 до 100

от 50 до 69,555 Ом

Y = ± 2,9 %

Y = ± 2,9 %

Температура воды в ББ, °С

от 0 до 150

ТХК-0434

А = ± 2,5 °С

от минус 9,488 до 66,466 мВ (для диапазона от минус 200 до 800 °С)

Y = ± 3,7 %

Y = ± 3,7 %

Температура металла БС, °С

от 0 до 300

ТХК-0434

А = ± 2,5 °С

Y = ± 2,9 %

Y = ± 2,9 %

1

2

3

4

5

6

7

8

Температура пара в управляющей линии клапана «защита», °С

от 0 до 400

ТП-0198/2 Гр. ХА (К)

А = ± 2,5 °С*

от минус 6,46 до 54,89 мВ

Аппаратура нижнего уровня: УППТУ, УЛУ ТУ или ЦОУ АР,

УДУ ВИ БЩУ (РЩУ) или ДУ ВИ БЩУ (РЩУ). Аппаратура верхнего уровня: КИ-У, раб. станции, ШШ.

При выводе на рабочие станции:

Y    = ± 2,0 % для ИК преобразования сигналов от ТЭП;

Y    = ± 1,5 % для ИК преобразования сигналов от ТСП;

Y    = ± 1,0 % для остальных ИК.

При выводе на ИЛИ:

Y    = ± 2,5 %, ± 2,0 % и ± 1,5 % соответственно.

от 4 до 20 мА

12 бит

Y = ± 2,8 %

Y = ± 2,8 %

Температура дренажа из управляющего клапана «защита» и электромагнитного клапана, °С

Y = ± 2,8 %

Y = ± 2,8 %

Температура дренажа из детекторной головки управляющего клапана «защита», °С

Y = ± 2,8 %

Y = ± 2,8 %

Температура пара в управляющей линии клапана «изоляция», °С

Y = ± 2,8 %

Y = ± 2,8 %

Температура дренажа из управляющего клапана «изоляция» и электромагнитного клапана, °С

Y = ± 2,8 %

Y = ± 2,8 %

Температура дренажа из детекторной головки управляющего клапана «изоляция», °С

Y = ± 2,8 %

Y = ± 2,8 %

Давление в управляющем клапане «защита», кгс/см2

от 0 до 100

PTX-511

Y = ± 0,15 %

от 4 до 20 мА

Y = 1,2 %

Y = 2,0 %

Давление в управляющем клапане «изоляция», кгс/см2

Y = 1,2 %

Y = 2,0 %

Давление азота в сосудах САОР, кгс/см2

от 0 до 160

Сапфир-22МР-ДИ

Y = ± 0,5 %

от 4 до 20 мА

Y    = ± 1,5 %

Y    = ± 2,0 %

Y    = ± 2,5 %

Y    = ± 3,0 %

1

2

3

4

5

6

7

8

Давление в тр-де подачи воды на спринклеры ББ СОС, кгс/см2

от 0 до 1,6

Сапфир-22МР-ДИ

Y = ± 0,5 %

от 4 до 20 мА

Аппаратура нижнего уровня: УППТУ, УЛУ ТУ или ЦОУ АР,

УДУ ВИ БЩУ (РЩУ) или ДУ ВИ БЩУ (РЩУ). Аппаратура верхнего уровня: КИ-У, раб. станции, ИЛИ.

При выводе на рабочие станции:

Y    = ± 2,0 % для ИК преобразования сигналов от ТЭП;

Y    = ± 1,5 % для ИК преобразования сигналов от ТСП;

Y    = ± 1,0 % для остальных ИК.

При выводе на ИЛИ:

Y    = ± 2,5 %, ± 2,0 % и ± 1,5 % соответственно.

12 бит

12 бит

от 4 до 20 мА

12 бит

Y    = ± 1,5 %

Y    = ± 2,0 %

Y    = ± 2,5 %

Y    = ± 3,0 %

Давление воды в напорном тр-де насосов НА, кгс/см2

от 0 до 10

Y    = ± 1,5 %

Y    = ± 2,0 %

Y    = ± 2,5 %

Y    = ± 3,0 %

Давление в напорном коллекторе АПЭН, кгс/см2

от 0 до 160

Y = ± 1,5 %

Y = ± 2,5 %

Давление редуцированного пара за БРУ-Д-ТК, кгс/см2

от 0 до 16

Y = ± 1,5 %

Y = ± 2,5 %

Давление на напоре насосов КНТК, кгс/см2

от 0 до 40

Y = ± 1,5 %

Y = ± 2,5 %

Давление пара в надводном пространстве деаэраторов, кгс/см2

от 0 до 16

Y = ± 1,5 %

Y = ± 2,5 %

Давление в ППБ, кгс/см

от минус 1 до 3

Сапфир-22МР-ДИВ

Y = ± 0,5 %

от 4 до 20 мА

Y    = ± 1,5 %

Y    = ± 2,0 %

Y    = ± 2,5 %

Y    = ± 3,0 %

Давление в пом. НВК, кгс/см2

от минус 1 до 1,5

Y    = ± 1,5 %

Y    = ± 2,0 %

Y    = ± 2,5 %

Y    = ± 3,0 %

Давление в пом. БС, кгс/м2

от минус 315 до 315

Y    = ± 1,5 %

Y    = ± 2,0 %

Y    = ± 2,5 %

Y    = ± 3,0 %

Давление в пом. паропроводов, кгс/см2

от минус 1 до 1,5

Y    = ± 1,5 %

Y    = ± 2,0 %

Y    = ± 2,5 %

Y    = ± 3,0 %

Давление в РП, кгс/см

от минус 1 до 3

Y    = ± 1,5 %

Y    = ± 2,0 %

Y    = ± 2,5 %

Y    = ± 3,0 %

Давление в пом. СПиР, , кгс/см2

от минус 1 до 1,5

Y    = ± 1,5 %

Y    = ± 2,0 %

Y    = ± 2,5 %

Y    = ± 3,0 %

Давление в пом. малого доохладителя, кгс/см2

от минус 500 до 500

Y    = ± 1,5 %

Y    = ± 2,0 %

Y    = ± 2,5 %

Y    = ± 3,0 %

1

2

3

4

5

6

7

8

Перепад давления на тройнике перед ГПК, ДО, кгс/см2

от 0 до 1,6

Сапфир-22МР-ДИ

Y = ± 0,5 %

от 4 до 20 мА

Аппаратура нижнего уровня: УППТУ, УЛУ ТУ или ЦОУ АР,

УДУ ВИ БЩУ (РЩУ) или ДУ ВИ БЩУ (РЩУ). Аппаратура верхнего уровня: КИ-У, раб. станции, И1Ш.

При выводе на рабочие станции:

Y    = ± 2,0 % для ИК преобразования сигналов от ТЭП;

Y    = ± 1,5 % для ИК преобразования сигналов от ТСП;

Y    = ± 1,0 % для остальных ИК.

При выводе на И1Ш:

Y    = ± 2,5 %, ± 2,0 % и ± 1,5 % соответственно.

от 4 до 20 мА

12 бит

Y = ± 1,5 %

Y = ± 2,5 %

Расход воды от насосов ПЭН в РГК, т/ч

от 0 до 4000

Сапфир-22МР-ДД

Y = ± 0,5 %

(на сужающем устройстве)

от 4 до 20 мА

Y    = ± 5,0 %

Y    = ± 5,5 %

Y    = ± 6,0 %

Y    = ± 6,5 %

Расход воды от Г11-Г16, Г21-Г26, т/ч

от 0 до 4000

Y = ± 5,0 %

Y = ± 6,0 %

Расход воды на напоре НОНП, т/ч

от 0 до 320

Y    = ± 5,0 %

Y    = ± 5,5 %

Y    = ± 6,0 %

Y    = ± 6,5 %

Расход воды на напоре НОАП, т/ч

от 0 до 630

Y    = ± 5,0 %

Y    = ± 5,5 %

Y    = ± 6,0 %

Y    = ± 6,5 %

Расход воды на напоре НСОС, т/ч

от 0 до 1600

Y    = ± 5,0 %

Y    = ± 5,5 %

Y    = ± 6,0 %

Y    = ± 6,5 %

Расход питательной воды в режиме пуска, т/ч

от 0 до 320

Y = ± 5,0 %

Y = ± 6,0 %

Расход промконт. воды, т/ч

от 0 до 3200

Y = ± 5,0 %

Y = ± 6,0 %

Расход воды на входе/выходе СПиР в режиме расхолаживания, т/ч

от 0 до 630

Y = ± 5,0 %

Y = ± 6,0 %

Расход питательной воды на напоре АПЭН, т/ч

от 0 до 320

Y = ± 5,0 %

Y = ± 6,0 %

Расход охлаждающей воды на уплотнения АПЭН, т/ч

от 0 до 16

Y = ± 5,0 %

Y = ± 6,0 %

1

2

3

4

5

6

7

8

Уровень воды в ББ, мм

от 0 до 1600

Сапфир-22МР-ДД

от 4 до 20 мА

Аппаратура нижнего уровня:

Y    = ± 1,5 %

Y    = ± 2,0 %

Y    = ± 2,5 %

Y    = ± 3,0 %

Уровень воды в сосудах САОР, м

от 0 до 10

Y = ± 0,5 %

УППТУ, УЛУ ТУ или ЦОУ АР,

12 бит

Y = ± 1,5 %

Y = ± 2,5 %

Уровень в деаэраторных баках, мм

от 0 до 4000

УДУ ВИ БЩУ (РЩУ) или ДУ ВИ

12 бит

Y = ± 1,5 %

Y = ± 2,5 %

Уровень в ТК, мм

от 0 до 1600

Сапфир-22МР-ДД

Y = ± 0,5 %

БЩУ (РЩУ). Аппаратура верхнего уровня: КИ-У, раб. станции, ШШ.

Y = ± 1,5 %

Y = ± 2,5 %

Уровень в конденсаторе КНД, мм

от 0 до 1600

от 4 до 20 мА

от 4 до 20 мА

Y = ± 1,5 %

Y = ± 2,5 %

Уровень в циркуляционном баке КО СУЗ, мм

от 0 до 4000

Y = ± 1,5 %

Y = ± 2,5 %

Сила тока электродвигателя НОНП, А

от 0 до 300

При выводе на рабочие станции:

Y    = ± 2,0 % для ИК преобразования сигналов от ТЭП;

Y    = ± 1,5 % для ИК преобразования сигналов от ТСП;

Y    = ± 1,0 % для остальных ИК.

Y = ± 1,7 %

Y = ± 3,6 %

Сила тока электродвигателя НОАП, А

от 0 до 300

Y = ± 1,7 %

Y = ± 3,6 %

Сила тока электродвигателя НСОС, А

от 0 до 300

ТЛМ-6, 300/5,

12 бит

Y    = ± 1,7 %

Y    = ± 2,2 %

Y    = ± 3,6 %

Y    = ± 3,7 %

Сила тока электродвигателя НА, А

от 0 до 300

кл.т. 0,5

от 0 до 5 А

Y    = ± 1,7 %

Y    = ± 2,2 %

Y    = ± 3,6 %

Y    = ± 3,7 %

Преобразователь

Е842

Y = ± 1,0 %

от 0 до 5 мА

Сила тока электродвигателя НР, А

от 0 до 300

При выводе на ИИП:

Y = ± 2,5 %, ± 2,0 % и ± 1,5 % соответственно.

Y    = ± 1,7 %

Y    = ± 2,2 %

Y    = ± 3,6 %

Y    = ± 3,7 %

1

2

3

4

5

6

7

8

Сила тока электродвигателя НЧК, А

от 0 до 300

ТЛМ-6, 300/5, кл.т. 0,5

Преобразователь

Е842

Y = ± 1,0 %

от 0 до 5 А от 0 до 5 мА

Аппаратура нижнего уровня: УППТУ, УЛУ ТУ или ЦОУ АР,

УДУ ВИ БЩУ (РЩУ) или ДУ ВИ БЩУ (РЩУ). Аппаратура верхнего уровня: КИ-У, раб. станции, И1Ш.

При выводе на рабочие станции:

Y    = ± 2,0 % для ИК преобразования сигналов от ТЭП;

Y    = ± 1,5 % для ИК преобразования сигналов от ТСП;

Y    = ± 1,0 % для остальных ИК.

При выводе на ИИП:

Y    = ± 2,5 %, ± 2,0 %

и ± 1,5 % соответственно.

12 бит

Y = ± 1,7 %

Y = ± 3,6 %

Сила тока электродвигателя АПЭН, А

от 0 до 300

Y = ± 1,7 %

Y = ± 3,6 %

Сила тока электродвигателя НС, А

от 0 до 300

Y = ± 1,7 %

Y = ± 3,6 %

Сила тока электродвигателя НПР, А

от 0 до 200

ТК120, 200/5, кл.т. 1,0

Преобразователь

Е842

Y = ± 1,0 %

от 0 до 5 А от 0 до 5 мА

Y = ± 2,0 %

Y = ± 3,7 %

Сила тока электродвигателя КНТК, А

от 0 до 400

Y = ± 2,0 %

Y = ± 3,7 %

Тип ИК

Диапазон

измерений

Состав ИК

Вых.

сигнал

Пределы допускаемой основной погрешности ИК

ИК преобразования токового сигнала

от 4 до 20 мА от 0 до 5 мА

Аппаратура нижнего уровня:

-    стойка аналого-цифрового преобразования (УППТ или ППТ);

-    устройства логической обработки;

-    устройства вывода информационных сигналов на щиты управления.

12 бит

Y = ± 1,0 %

ИК преобразования сигналов от термопар типа ХК (L)

от 0 до 31,49 мВ

Аппаратура верхнего уровня:

-    устройство концентрации и вывода информации;

-    рабочие станции.

Y    = ± 2,0 % для ИК преобразования сигналов от ТЭП;

Y    = ± 1,0 % для ИК преобразования токового сигнала

Y = ± 2,0 %

Наименование

Количество

Первичные измерительные преобразователи:

Микропроцессорный преобразователь давления Сапфир-22МР

131 шт.

Датчик давления PTX-511

4 шт.

Термопреобразователи сопротивления ТСП-03

41 шт.

Термоэлектрические преобразователи ТХК-0434

12 шт.

ТП-0198/2

12 шт.

Измерительный преобразователь температуры и влажности ИПТВ-206

27 шт.

Трансформаторы тока ТЛМ-6

26 шт.

ТК120

5 шт.

Измерительный преобразователь E842

31 шт.

Устройства приема и первичного преобразования сигналов:

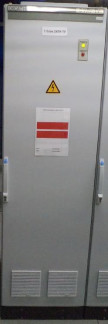

Стойка УППТУ

4 шт.

Стойка УППТУ-В

1 шт.

Аппаратура первого комплекта УСБ-Т:

Стойка УЛУ-ТУ

3 шт.

УДУ-ВИ БЩУ

1 шт.

УДУ-ВИ РЩУ

1 шт.

Аппаратура второго комплекта УСБ-Т:

Стойка ЦОУ АР

3 шт.

ДУ-ВИ БЩУ

1 шт.

ДУ-ВИ РЩУ

1 шт.

Аппаратура верхнего уровня УСБ-Т:

Стойка КИ-У

2 шт. (для первого и второго

комплектов соответственно)

Операторские рабочие станции:

- на БЩУ;

1 шт.

- на РЩУ;

2 шт.

- информационной поддержки.

1 шт.

Рабочая станция АРМ УКФП-У

1 шт.

Инженерные рабочие станции:

- начальника смены ЦТАИ;

1 шт.

- лаборатории УСБ-Т;

1 шт.

- на БЩУ.

1 шт.

Мобильные ИРС

2 шт.

Документация:

Комплект технической документации

1 шт.

Эталонное средство измерений

Тип

Основные характеристики

Комплекс программнотехнический, управляющий и измерительный

УКФП

-    диапазон воспроизведения тока в диапазоне от 4 до 20 мА,

основная погрешность ± 40 мкА;

-    диапазон воспроизведения тока в диапазоне от 0 до 5 мА,

основная погрешность ± 15 мкА.

Калибратор-измеритель унифицированных сигналов эталонный

ИКСУ-

2000

-    диапазон воспроизведения сопротивления от 0 до 180 Ом,

основная погрешность ± 0,015 Ом;

-    диапазон воспроизведения постоянного напряжения от минус 10 до 100 мВ,

основная погрешность ± (14- 10-5|U|+6) мкВ.
