| Номер в госреестре | 58896-14 |
| Наименование СИ | Анализаторы микропланшетные автоматические |
| Обозначение типа СИ | Immunomat TWINsystem |
| Изготовитель | "Institut Virion\Serion GmbH", Германия |
| Год регистрации | 2014 |
| Срок свидетельства | 19.09.2024 |
| МПИ (интервал между поверками) | 1 год |
Манометры показывающие 35-1009SW (далее по тексту - манометры) предназначены для измерений избыточного давления газов в стационарных системах автоматического контроля, управления и регулирования технологических процессов в составе установок разделения воздуха 2хТ1300, производства ООО «Праксэа Рус», расположенных на территории промышленной площадки ОАО «Евраз Нижнетагильский металлургический комбинат», г. Нижний Тагил.
Принцип действия манометров основан на уравновешивании измеряемого давления силой упругой деформации трубчатой пружины из нержавеющей стали с одним глухим концом (трубка Бурдона).
Под воздействием давления измеряемой среды происходит деформация чувствительного элемента, конец трубки перемещается и через передаточный механизм стрелка манометра поворачивается относительно нулевой отметки циферблата на угол, пропорциональный измеряемому давлению.

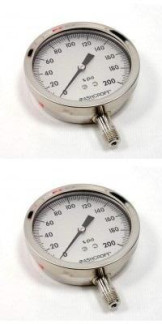

Рисунок 1. Манометр показывающий 35-1009SW. Метрологические и технические характеристики
Таблица 1
| Наименование характеристики | Значение характеристики |
| Диапазоны измерений избыточного давления, кПа | от 0 до 200 |
| Пределы допускаемой основной приведенной погрешности, % | ± 1 |
| Вариация, % | 1 |
| Диапазон температур окружающей среды, °С | от минус 40 до плюс 93 |
| Пределы дополнительной погрешности от влияния изменения температуры окружающего воздуха, %/ 10° C | ± 0,3 |
| Габаритные размеры, мм, не более (диаметрхширина) | 90x30 |
| Масса, кг, не более | 1,6 |
- манометр показывающий 35-1009SW 11 шт;
- паспорт 11 экз.
осуществляется в соответствии с МИ 2124-90 «Рекомендация. ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Основные средства поверки:
- манометр образцовый грузопоршневой МП-2,5, ВПИ 250 кПа, ПГ ±0,01 %.
Сведения о методиках (методах) измерений приведены в соответствующем разделе паспорта на манометр показывающий 35-1009SW.
Нормативные и технические документы, устанавливающие требования к манометрам показывающим 35-1009SW
ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия».
ГОСТ Р 8.802-2012 «ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа».
Техническая документация «Ashcroft Inc.», США.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта - ОАО «Евраз Нижнетагильский металлургический комбинат».
| Зарегистрировано поверок | 95 |
| Поверителей | 14 |
| Актуальность данных | 08.12.2024 |
