Установка измерительная аэродинамическая ЭМС 0,05/60-400, 58894-14

Назначение

Установка измерительная аэродинамическая ЭМС 0,05/60-400 предназначена для воспроизведения единицы скорости воздушного потока при поверке анемометров, приемников давления и других средств измерений скорости воздушного потока.

Описание

Принцип действия установки измерительной аэродинамической ЭМС 0,05/60-400 основывается на измерении разности давлений в рабочей части при помощи пневмометрических приемников полного и статического давлений.

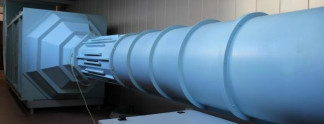

Установка измерительная аэродинамическая ЭМС 0,05/60-400 имеет в своем составе аэродинамический контур, средства создания потока воздуха с заданными параметрами и блок измерения параметров воздушного потока. Аэродинамический контур установки включает хо-нейкомб для упорядочения потока после поворотного колена, форкамеру для подготовки потока, сопло, в котором формируется поток, рабочую часть со щелевой перфорацией, куда помещаются поверяемые средства измерений, диффузор обеспечения безотрывного течения потока до входа в центробежный вентилятор, диффузор на выходе вентилятора и обратный канал с поворотным коленом. Аэродинамический контур замкнут в вертикальной плоскости.

Программное обеспечение

Идентификационные данные программного обеспечения представлены в таблице 1

Таблица 1

Уровень защиты программного обеспечения установки измерительной аэродинамической ЭМС 0,05/60-400 от непреднамеренных и преднамеренных изменений - средний по Р 50.2.077-2014.

Технические характеристики

-    диапазон воспроизведения скорости воздушного потока в рабочей части, м/с от 1 до 60

-    диапазон воспроизведения скорости воздушного потока в форкамере, м/с от 0,05 до 6

-    пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с    ± (0,0006+0,01V) где V- измеренное значение скорости, м/с

-    габаритные размеры, мм    12000х1200х2000

-    масса (без обратного канала), кг    500

-    размеры рабочей части, мм    1000х400х400

-    размеры форкамеры, мм    3050х1200х1200

-    хонейкомб

размеры ячеек, мм    19х19

протяженность ячеек вдоль потока, мм    200

количество ячеек    2900

Рабочие условия эксплуатации установки представлены в таблице 2 Таблица 2

Знак утверждения типа

Знак утверждения типа наносится на табличке стенки установки и печатным способом в Руководстве по эксплуатации.

Комплектность

-    Установка аэродинамическая измерительная ЭМС 0,05/60-400    1шт.

-    руководство по эксплуатации РЭ    1шт.

-    паспорт ПС    1 шт.

-    методика поверки МП РТ 2169-2014    1 шт.

Поверка

осуществляется согласно методике поверки МП РТ 2169-2014 «Установка аэродинамическая измерительная ЭМС 0,05/60-400. Методика поверки».

Основные средства поверки:

-    эталонный приемник давления комбинированный типа ПД -53 из состава эталона-копии по ГОСТ 8.542-86 со средним квадратическим отклонением результата сличения с государственным эталоном S^=(0,0005^0,004V) м/с;

-    микроманометр жидкостный компенсационный с микрометрическим винтом типа МКВ-2500, КТ 0,02;

-    линейка измерительная металлическая по ГОСТ 427-75, диапазон измерений 500 мм, основная погрешность ±0,2 мм.

Сведения о методах измерений

Сведения о методиках (методах измерений) изложенных в руководстве по эксплуатации на установку аэродинамическую измерительную ЭМС 0,05/60-400.

Нормативные документы, устанавливающие требования к установке аэродинамической измерительной ЭМС 0,05/60-400

1.    ГОСТ 8.542-86 «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений скорости воздушного потока»

2.    МИ 2000-89 «ГСИ. Трубы аэродинамические малых дозвуковых скоростей. Методика метрологической аттестации».

Рекомендации к применению

Установка измерительная аэродинамическая ЭМС 0,05/60-400 предназначена для применения в качестве эталона единицы скорости воздушного потока.
