Датчики тока ДТ3220Н0,6-16/08.000, 58835-14

Назначение

Датчики тока ДТ3220Н0,6-16/08.000 (далее - ДТ) предназначены для бесконтактного измерения силы постоянного и переменного электрического тока в проводниках диаметром до 600 мм.

Описание

Принцип действия ДТ заключается в следующем. Чувствительным элементом ДТ является кольцевой магнитопровод, перемагничиваемый по симметричным прямоугольным гистерезисным циклам с частотой 10 кГц. Из-за симметрии цикла циркуляция магнитного поля в магнитопроводе на восходящем и нисходящем участках петли гистерезиса одинакова. Соответственно, одинаковы и полные токи, проходящие через кольцо. Полный ток складывается из измеряемого тока и тока в обмотке, поэтому измеряемый ток пропорционален разности токов в обмотке магнитопровода в рабочих точках восходящей и нисходящей ветви.

После усиления и НЧ-фильтрации разностный сигнал подается на аналоговый выход преобразователя и встроенный индикатор постоянного тока (АЦП 3,5 десятичных разряда, показания индикатора от минус 19.99 до 19.99, время усреднения 0,1 с).

Датчики тока ДТ3220Н0,6-16/08.000 состоят из магнитомодуляционного преобразователя (ПММ) и электронного блока (ЭБ) с аналоговым выходом.

ПММ является первичным измерительным преобразователем, представляющим собой неразъемный тороид, который охватывает проводник с измеряемым током.

ЭБ выполнен в виде вертикально монтируемого металлического ящика со схемой возбуждения ПММ и встроенным измерителем выходного напряжения с индикатором силы постоянного тока.

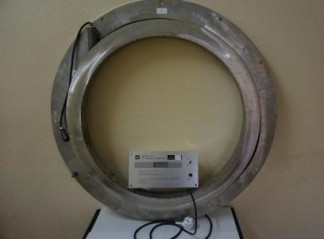

Общий вид ДТ и ЭБ показан на рисунках 1, 2.

б) ЭБ вид сзади Рисунок 2 - Электронный блок (ЭБ)

Программное обеспечение

Отсутствует.

Технические характеристики

Основные метрологические характеристики ДТ приведены в таблице 1. Таблица 1

Технические характеристики ДТ:

Напряжение питания, В Частота напряжения питающей сети, Гц Потребляемая мощность по цепи питания, В-А, не более Срок службы, лет, не менее Г абаритные размеры :

от 187 до 242 от 49,5 до 50,5 10 15

908х58;

628.

285х150х85.

30.

5.

от 0 до 40; 80;

от 84 до 106,7.

-    ПММ (наружный диаметр х высота), мм, не более,

внутренний диаметр, мм, не менее

-    ЭБ (ширина х высота х глубина), мм, не более Масса:

-    ПММ, кг, не более

-    ЭБ, кг, не более Рабочие условия применения:

-    диапазон рабочих температур окружающей среды, °С

-    относительная влажность при 25 °С, %, не более

-    атмосферное давление, кПа

Знак утверждения типа

Знак утверждения типа средства измерений наносится на лицевую панель ЭБ ДТ методом пьезоструйной печати и в эксплуатационной документации на титульных листах типографским способом.

Комплектность

Электронный блок (ЭБ)    1 шт. Преобразователь магнитомодуляционный (ПММ) с кабелем соединения 1 шт.

Розетка 2РМДТ18БПН4Г5В1В    1 шт.

Паспорт ВПДА.411133.002 ПС    1 экз.

Руководство по эксплуатации ВПДА.411133.002 РЭ    1 экз.

Методика поверки ВПДА.411133.002 И    1 экз.

осуществляется по документу «Датчики тока ДТ3220Н0,6-16/08.000. Методика поверки. ВПДА.411133.002 И», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в июле 2014 г.

Основные средства поверки:

-    калибратор тока в составе: калибратор универсальный Н4-7 (рег. № 22125-01), преобразователь напряжение-ток Я9-44 (рег № 22126-01), воспроизведение силы постоянного тока от 0,1 нА до 30 А, предел допускаемой основной погрешности ± (0,005 % - 0,05 %), воспроизведение силы переменного тока от 0,1 нА до 30 А в диапазоне частот от 0,1 Гц до 10 кГц, предел допускаемой основной погрешности ± 0,03 %;

-    вольтметр универсальный быстродействующий В7-43 (рег. № 10283-85) диапазон измерений напряжения переменного тока от 10 до 1000 В в диапазоне частот от 0,01 до 20 Гц, основная погрешность измерения переменного напряжения ± 0,5 %;

-    вольтметр-мультиметр В7-64/1 (рег. № 16688-97) - диапазон измерения напряжения постоянного тока от 1 мкВ до 1250 В, основная погрешность измерения постоянного напряжения ± 0,004 %,- диапазон измерения напряжения переменного тока от 1 мВ до 750 В в диапазоне частот от 10 Гц до 1 МГц, основная погрешность измерения переменного напряжения ± 0,2 %;

-    цифровой мегаомметр Е6-24/1 (рег. № 47135-11): диапазон измерений сопротивления от 10,0 до 99,9 МОм, пределы относительной погрешности измерений сопротивления

5 = ± (3 % + 3 емр).

Сведения о методах измерений

приведены в документе «Датчики тока ДТ3220Н0,6-16/08.000. Руководство по эксплуатации». ВПДА.411133.002 РЭ

Нормативные и технические документы, устанавливающие требования к датчикам тока ДТ3220Н0,6-16/08.000

ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.

ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 10-16 до 30 А.

ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.

МИ 1935-88 ГСИ. Государственная поверочная схема для средств измерений электри-

2    9

ческого напряжения до 1000 В в диапазоне частот от 110 до 10 Гц.

МИ 1940-88 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 110-8 до 25 А в диапазоне частот от 20 до 1106 Гц.

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды.

Технические условия ВПДА.411133.002 ТУ.

Рекомендации к применению

выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
