| Номер в госреестре | 58782-14 |
| Наименование СИ | Измерители перемещений индуктивные |
| Обозначение типа СИ | MTS LVDT |
| Изготовитель | "MTS Systems Corporation", США |
| Год регистрации | 2014 |
| Срок свидетельства | 20.10.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Измерители перемещений индуктивные MTS LVDT (далее по тексту - измерители) предназначены для измерения линейных перемещений штока гидравлического цилиндра.
Принцип действия измерителей основан на измерении величины электрического сигнала, прямо пропорционального перемещению подвижного сердечника, связанного со штоком гидроцилиндра.
Измерители состоят из первичной, двух вторичных обмоток линейного дифференциального трансформатора с переменным коэффициентом передачи и подвижного сердечника. Первичная обмотка размещена симметрично между двумя идентичными вторичными обмотками. Катушки расположены на цельном термостабильном армированном полимере и заключены в герметичную оболочку, защищающую их от попадания влаги и агрессивных сред. Подвижный сердечник, выполненный из высокопроницаемого магнитного материала, имеет цилиндрическую форму и свободно перемещается по внутренней полости измерителя.
Вторичные катушки трансформатора соединяются последовательно во встречном направлении. Если подвижный сердечник находится в центре, то ЭДС, индуцируемые на вторичных обмотках равны и напряжение на выходе измерителя равно нулю. Если подвижный сердечник смещается относительно центра, ЭДС вторичных катушек различаются и напряжение на выходе измерителя изменяется. Направление перемещения относительно центрального положения сердечника определяется углом сдвига фаз выходного сигнала относительно напряжения питания. Сигнал измерителя по соединительному кабелю поступает в устройство обработки и индикации величины линейного перемещения штока гидроцилиндра.
Измерители установлены в корпус гидроцилиндра, что ограничивает к ним доступ.
Измерители выпускаются в 36 модификациях, отличающихся диапазоном измерения перемещений, габаритными размерами и массой, а также конструктивным исполнением силового привода (гидравлического цилиндра).

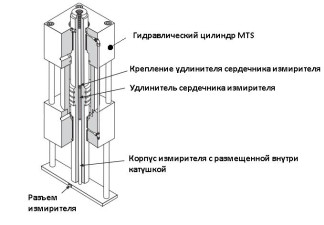

Внешний вид измерителей показан на рисунке 1.
| Наименование модификации | Диапазон измерения перемещений, мм | Пределы допускаемой погрешности измерения перемещений | Г абаритные размеры (0хД), мм, не более | Масса, кг, не более |
| MTS LVDT 201-25 MTS LVDT 242-25 MTS LVDT 244-25 MTS LVDT 247-25 MTS LVDT 248-25 | ±12,5 | ±75 мкм в диапазоне до ±7,50 мм включительно; ±1% в диапазоне более ±7,50 мм | 12х170 | 0,072 |
| MTS LVDT 201-50 MTS LVDT 242-50 MTS LVDT 244-50 MTS LVDT 247-50 MTS LVDT 248-50 | ±25,0 | 12х220 | 0,084 | |
| MTS LVDT 201-100 MTS LVDT 242-100 MTS LVDT 244-100 MTS LVDT 247-100 MTS LVDT 248-100 | ±50,0 | 12х340 | 0,120 | |
| MTS LVDT 201-150 MTS LVDT 242-150 MTS LVDT 244-150 MTS LVDT 247-150 MTS LVDT 248-150 | ±75,0 | 12х440 | 0,153 | |
| MTS LVDT 201-200 MTS LVDT 244-200 MTS LVDT 247-200 MTS LVDT 248-200 | ±100,0 | ±125 мкм в диапазоне до ±12,50 мм включительно; ±1% в диапазоне более ±12,50 мм | 12х540 | 0,177 |
| MTS LVDT 201-250 MTS LVDT 244-250 MTS LVDT 247-250 MTS LVDT 248-250 | ±125,0 | 12х640 | 0,210 | |
| MTS LVDT 201-350 MTS LVDT 244-350 MTS LVDT 247-350 MTS LVDT 248-350 | ±175,0 | ±250 мкм в диапазоне до ±25,00 мм включительно; ±1% в диапазоне более ±25,00 мм | 12х840 | 0,268 |
| MTS LVDT 201-500 MTS LVDT 244-500 MTS LVDT 247-500 MTS LVDT 248-500 | ±250,0 | 12х1140 | 0,350 |
Условия эксплуатации:
- температура, °С 20 ± 5
- относительная влажность, % 60 ± 20
- давление, кПа 84.. .106 Ориентация Любая
Знак утверждения типа СИ наносится на титульный лист Руководства по эксплуатации в верхнем левом углу типографским способом и на боковую поверхность защитной муфты гидроцилиндра в виде наклейки.
| 1. | Измеритель перемещений MTS LVDT | 1 шт. |
| 2. | Руководство по эксплуатации «Измерители перемещений MTS LVDT. | |
| Руководство по эксплуатации» | 1 экз. | |
| 3. | Методика поверки МП ТИнТ 126-2013 «Измерители перемещений | |
| индуктивные MTS LVDT. Методика поверки» | 1 экз. |
осуществляется в соответствие с документом МП ТИнТ 126-2013 «Измерители перемещений индуктивные MTS LVDT. Методика поверки», утвержденным Руководителем ГЦИ СИ ООО «ТестИнТех» в августе 2014 г.
Основные средства поверки:
- Штангенрейсмас ШРЦ-250-0,01 ГОСТ 164-90, 1 кл. точности, ПГ= ±0,03 мм
Метод измерений изложен в документе «Измерители перемещений индуктивные MTS LVDT. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к измерителям
1. ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1х10- .... 50 м и длин волн в диапазоне 0,2.... 50мкм».
2. Техническая документация фирмы «MTS Systems Corporation», США.
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 65 |
| Поверителей | 4 |
| Актуальность данных | 08.12.2024 |
