| Номер в госреестре | 58756-14 |
| Наименование СИ | Весы специальные подъемные |
| Обозначение типа СИ | ZSB-Dоrn-300-E-S |
| Изготовитель | "L.B.Bohle Maschinen+Verfahren GmbH", Германия |
| Год регистрации | 2014 |
| Срок свидетельства | 20.10.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Весы специальные подъемные /БВ-Оот-ЗОО-Е-Б (далее - весы) предназначены для измерений массы при статическом взвешивании фармацевтического сырья на производстве ООО «НАУЧНО-ПРОИЗВОДСТВЕННАЯ ФИРМА «МАТЕРИА МЕДИКА ХОЛДИНГ».
Весы специальные подъемные /БВ-Оот-ЗОО-Е-Б (далее - весы) входят в состав подъемной колонны НБ 4ОО производства фирмы «L.B.Bohle Maschinen+Verfahren GmbH» (Германия), предназначенной для подъема и перегрузки фармацевтического сырья с использованием специального бункера BWT 300. Взвешивание происходит только при остановленном подъемном механизме.
Конструктивно весы состоят из П-образного грузоприемного устройства с датчиками весоизмерительными балочными из нержавеющей стали типа SB 14 производства «FLINTEC GmBH», Германия (номер по Госреестру 46027-10) и весоизмерительного устройства FT 11 производства «FLINTEC GmBH», Германия, преобразующего сигнал с тензорезисторных датчиков в единицы массы с индикацией результатов взвешивания на алфавитно-цифровом дисплее. На П-образное грузоприемное устройство устанавливается специальный бункер BWT 300 для загрузки, подъема и дальнейшей разгрузки.
Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных датчиков, возникающей под действием силы тяжести взвешиваемого объекта, в аналоговый электрический сигнал, преобразуемый весоизмерительным устройством FT 11 в цифровой сигнал, передаваемый на дисплей и на другие устройства через интерфейс RS 232.
Весы оснащены следующими дополнительными устройствами:
- устройствами установки нуля:
- полуавтоматическим устройством установки нуля;
- устройством первоначальной установки нуля;
- устройством слежения за нулем;
- устройствами тарирования:
- устройством уравновешивания тары;
- устройством взвешивания тары;
- устройством предварительного задания массы тары;
Дополнительно весы оснащены устройством полуавтоматической юстировки с
использованием внешних гирь.

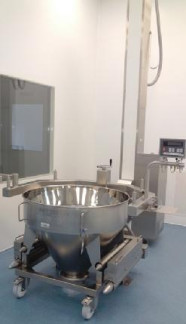

Фотография внешнего вида подъемной колонны HS 400 с весами специальными подъемными и размещенным на них бункером BWT 300 представлена на рисунке 1.
Весы оснащены встроенным программным обеспечением. Программное обеспечение (далее - ПО) весов заложено в микропроцессоре весоизмерительного устройства FT 11 и защищено от доступа и изменения. Обновление ПО в процессе эксплуатации не предусмотрено.
Основные функции метрологически значимой части ПО (передача и обработка сигнала с весоизмерительного устройства, и последующий пересчет его в единицы массы, хранение данных юстировки, результатов измерений, вывод данных на дисплей и передачу на периферийные устройства) не доступны для изменения пользователем.
лист № 2 всего листов 4
Метрологически незначимая часть ПО модуля терминала позволяет задавать программы работы циклов заполнения / опорожнения бункера BWT 300, осуществлять проверку наличия сигнала с весоизмерительных датчиков, интерфейсы, параметры юстировки весов, работоспособности весов в целом.
Номер версии ПО высвечивается на дисплее при включении весов, а также при обращении к соответствующему пункту меню.
Идентификационные данные программного обеспечения весов
| Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО | Алгоритм вычисления цифрового идентификатора ПО |
| - | v 02.06 | - | - |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
| Наименование характеристики | Значение характеристики |
| Максимальная нагрузка Мах, диапазон выборки массы тары, кг | 300 |
| Минимальная нагрузка Мт, кг | 2 |
| Дискретность отсчета, кг | 0,1 |
| Пределы допускаемой абсолютной погрешности весов, кг, при первичной поверке (в эксплуатации) в интервалах взвешивания: от Min до 50 кг включ. св. 50 до 200 кг включ. св. 200 до Max | ± 0,1 (± 0,2) ± 0,2 (± 0,3) ± 0,3 (± 0,5) |
| Пределы допускаемой абсолютной погрешности после выборки массы тары при первичной поверке (в эксплуатации), кг, в интервалах взвешивания: от Min до 50 кг включ. св. 50 до 200 кг включ. св. 200 до Max | ± 0,1 (± 0,2) ± 0,2 (± 0,3) ± 0,3 (± 0,5) |
| Время установления показаний, с, не более | 1 |
| Размеры грузоприемной платформы, длина х ширина, мм | 1020х 820 |
| Параметры источника питания: входное напряжение, В / частота, Гц | 220+25% / 50 ± 1 |
| Условия эксплуатации: диапазон рабочих температур, оС относительная влажность воздуха, %, не более | от 15 до 25 80 |
наносится типографским способом на титульный лист Паспорта на весы.
| Наименование | Количество, шт. |
| Подъемная колонна HS 400 с весами | 1 |
| Руководство по эксплуатации подъемной колонны | 1 |
| Паспорт на весы | 1 |
| Методика поверки весов | 1 |
осуществляется по документу МП 59-241-2014 «ГСИ. Весы специальные подъемные 28Б-Бот-300-Е-8. Методика поверки», утвержденному ГЦИ СИ ФГУП «УНИИМ» в июле 2014 г.
Эталонные средства измерений, используемые при поверке:
- гири третьего разряда по ГОСТ 8.021-2005 (F2 по ГОСТ OIML R 111-1) с массой
2, 5, 10 кг, набор гирь набор (1 г - 1 кг);
- гири четвертого разряда по ГОСТ 8.021-2005(М1 по ГОСТ OIML R 111-1) с массой 20 кг.
Методика измерений представлена в Руководстве по эксплуатации на подъемную колонну HS400 и в Паспорте на весы.
Нормативные и технические документы, устанавливающие требования к весам специальным подъемным ZSB-Dоrn-300-E-S
ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений. Г осударственная поверочная схема для средств измерений массы»
Техническая документация фирмы «L.B.Bohle Maschinen+Verfahren GmbH», Германия.
Весы специальные подъемные ZSB-Dоrn-300-E-S применяются вне сферы государственного регулирования обеспечения единства измерений.
