Установка поверочная расходомерная ЭРУ-100, 58714-14

Назначение

Установка поверочная расходомерная ЭРУ-100 предназначена для воспроизведения, хранения и передачи единиц массового и объемного расходов, массы и объема протекающей жидкости.

Описание

Принцип действия установки поверочной расходомерной ЭРУ-100 основан на воспроизведении массового и объемного расходов, массы и объема протекающей жидкости, создаваемых при помощи насосных агрегатов, гидравлического тракта и вспомогательных устройств установок, и измерении расхода и количества протекающей жидкости эталонными средствами измерений.

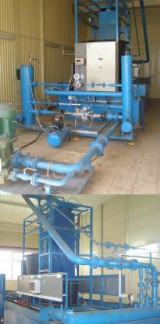

Установка поверочная расходомерная ЭРУ-100 состоит из эталонных средств измерений, накопительного резервуара, системы подготовки, подачи и стабилизации измеряемой среды, измерительного участка, системы управления, сбора и обработки информации.

В качестве эталонных средств измерений в составе установки применяются весоизмерительное устройство на базе весов лабораторных типа ВМ24001 (Госреестр № 36468-07), весоизмерительное устройство на базе весов платформенных передвижных типа ВСП4-1000А (Госреестр № 23840-08), расходомер электромагнитный Promag 53 (Госреестр № 14589-09) и два расходомера-счетчика электромагнитных РСМ-05.05 (номер Госреестра 48755-11).

Поверяемое средство измерений устанавливается в измерительный участок установки, состоящий из зажимного устройства, запорной арматуры, средств измерений давления и температуры. Рабочая жидкость подается насосом из накопительного резервуара в гидравлический тракт рабочего контура установки, проходит через измерительный участок и эталонные расходомеры. Далее, в зависимости от метода измерений, рабочая жидкость направляется обратно в накопительный резервуар или через устройство переключения потока, на весоизмерительное устройство. Система управления, сбора и обработки информации управляет работой установки, в автоматическом режиме собирает, обрабатывает и сравнивает полученные показания поверяемых приборов и эталонного средства измерений.

Программное обеспечение

установки поверочной расходомерной ЭРУ-100 автономное.

Функции программного обеспечения: сбор, отображение и регистрирование информации со средств измерения в ходе проведения калибровок и поверок, хранение и редактирование базы данных с параметрами поверяемых и эталонных средств измерений, генерация отчётов о результатах проведения калибровок и поверок средств измерений, а также управление устройствами системы измерений, управления и регулирования.

Идентификационные данные программного обеспечения установки поверочной расходомерной ЭРУ-100 приведены в таблице:_

Уровень защиты программного обеспечения установки поверочной расходомерной ЭРУ-100 от непреднамеренных и преднамеренных изменений соответствует уровню С.

В программном обеспечении предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя).

Программное обеспечение не влияет на метрологические характеристики установки поверочной расходомерной ЭРУ-100.

Технические характеристики

Диапазон воспроизводимых расходов, т/ч (м3/ч),

от 0,015 до 100

± 0,08 ± 0,09

± 0,3

от 15 до 100 до 6

Пределы допускаемой относительной погрешности установки при применении весоизмерительных устройств, %, не более

-    при измерении массового расхода и массы

-    при измерении объемного расхода и объема Пределы допускаемой относительной погрешности установок при применении расходомеров-счетчиков объемных при измерении объемного расхода и объема, %, не более Номинальный диаметр поверяемых средств измерений DN Количество одновременно поверяемых средств измерений, штук

Измеряемая среда - вода по СанПиН 2.1.4.1074-2001 с параметрами:

о/'ч

(20±5)

от 0,1 до 0,4

8000x3200x3500

380 ± 38/220 ±22

50 ± 1

25

(20±5) от 30 до 80 от 86 до 107 10

-    температура, С

-    давление, МПа

Г абаритные размеры, мм, не более Напряжение питания, В Частота, Гц

Потребляемая электрическая мощность, кВт, не более Условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность окружающего воздуха, %

-    атмосферное давление, кПа

Средний срок службы установки, лет, не менее

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на лицевой части панели управления в верхнем правом углу в виде наклейки и в верхней части по центру титульного листа руководства по эксплуатации типографским способом.

Комплектность

-    Установка поверочная расходомерная ЭРУ-100, зав. № 1 - 1 шт.;

-    Руководство по эксплуатации - 1 экз.;

-    Методика поверки - 1 экз.

Поверка

осуществляется по документу МП 0172-1-2014 «Инструкция. ГСИ. Установка поверочная расходомерная ЭРУ-100. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИР» 18.07.2014 г.

Средства поверки:

-    Г осударственный первичный эталон единиц массового и объемного расходов жидкости ГЭТ 63-2013;

-    Государственный первичный специальный эталон единицы объемного и массового расхода воды ГЭТ 119-2010;

-    Государственный рабочий эталон единицы массы 2 разряда в диапазоне номинальных значений от 1 • 10-6 до 20 кг;

-    многофункциональный калибратор MC5-R.

Сведения о методах измерений

Методика измерений изложена в разделе «Методика измерений» руководства по эксплуатации установки поверочной ЭРУ-100.

Нормативные и технические документы, устанавливающие требования к установке поверочной расходомерной ЭРУ-100

1    ГОСТ 8.142-2013 «ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости»;

2    ГОСТ 8.374-2013 «ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода (объема и массы) воды»;

3    Техническая документация ООО «Камапромбыт».

Рекомендации к применению

-    в качестве рабочих эталонов 1-го и 2-го разрядов при передаче единиц массового и объемного расходов, массы и объема протекающей жидкости в соответствии с государственными поверочными схемами, а так же при проведении градуировки, поверки, калибровки и испытаний счетчиков, расходомеров, расходомеров-счетчиков и преобразователей расхода жидкости;

-    при проведении измерений, предусмотренных законодательством Российской Федерации о техническом регулировании в части обязательных требований к измерениям, эталонам единиц величин и средствам измерений.
