Приборы весоизмерительные FT, 58487-14

Назначение

Приборы весоизмерительные FT (далее - приборы) предназначены для аналогоцифрового преобразования выходного сигнала весоизмерительных тензорезисторных датчиков и/или дальнейшей обработки данных и представления результатов взвешивания в единицах массы.

Описание

Приборы являются модулями весов и весоизмерительных устройств и используются в качестве индикаторов (Т.2.2.2 ГОСТ OIML R 76-1-2011).

Приборы представляют собой электронные устройства, включающие в себя: аналогоцифровой преобразователь выходных электрических сигналов (далее - сигналов) весоизмерительных тензорезисторных датчиков (далее - датчик) или разъем для подключения цифровых датчиков, микропроцессор для обработки измерительной информации, стабилизатор питания, дисплей, клавиатуру, а так же цифровые интерфейсы (Ethernet, RS 232C, RS422/485) для связи с периферийными устройствами (например, принтеры, вторичный дисплей, ПК).

Приборы, предназначенные, для работы с аналоговыми датчиками имеют обозначение FT-^. Приборы, предназначенные, для работы с цифровыми датчиками обозначаются как FT-^D.

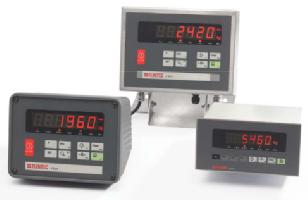

Общий вид приборов представлен на рисунках 1, 2.

FT-16, FT-16D Рисунок 2 - Общий вид приборов

Принцип действия приборов FT заключается в аналого-цифровом преобразовании (кроме FT^D) сигналов, поступающих с датчиков, их обработке, и отображении измеренного значения массы на дисплее прибора и/или их передаче периферийным устройствам через цифровые интерфейсы связи.

Приборы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

-    устройство первоначальной установки на нуль (T.2.7.2.4);

-    устройство слежения за нулем (T.2.7.3);

-    полуавтоматическое устройство установки на нуль (T.2.7.2.2);

-    устройство уравновешивания тары - устройство выборки массы тары (T.2.7.4.1) - во всех приборах, кроме FT-15;

-    устройство взвешивания тары (T.2.7.4.2) - в приборах FT-12 и FT-15;

-    устройство предварительного задания значения массы тары (Т.2.7.5) - в приборах FT-12 и FT-15;

-    устройство переключения показаний массы брутто-нетто (Т.5.2.1);

-    показывающее устройство с расширением (Т.2.6);

-    режим работы в качестве многодиапазонных весов (два диапазона измерений) (Т.3.2.7) - кроме FT-13(D);

-    устройство для компенсации влияния изменения гравитации (4.1.2.6);

-    устройство установки по уровню (Т.2.7.1).

Приборы выпускаются в следующих модификациях: FT-11, FT-11D, FT-12, FT-12D, FT-13, FT-13D, FT-15, FT-15D, FT-16, FT-16D.

Модификации приборов отличаются функциональными возможностями, стандартами интерфейсов связи, материалом корпуса (алюминий, нержавеющая сталь), типом корпуса (настольные, настенные или панельные), приборы FT (кроме FT-16(D)) могут быть выполнены в любом из перечисленных типов. Прибор FT-16(D) выпускается в панельном типе корпуса.

Приборы FT-^D работают только с датчиками весоизмерительными цифровыми сжатия RC3D, изготовитель - фирма «Flintec GmbH», Г ермания.

Знак поверки в виде наклейки наносится на лицевую панель прибора или на маркировочную табличку.

Для защиты от несанкционированного доступа к внутренним частям и изменений параметров их настройки и юстировки, в зависимости от исполнения, корпус прибора и переключатель настройки и юстировки, расположенный на главной печатной плате прибора, пломбируются свинцовыми пломбами и/или пломбами в виде разрушаемых наклеек (рисунки 3, 4).

FT-11, FT-12, FT-13, FT-15 (алюминиевый корпус)

jт*

VN

[

Нш

FT-11D, FT-12D, FT-13D, FT-15 (алюминиевый корпус)

1

-А

7 • ; ■

Г J- ' .......1

ъ.

1

■V.

'К,

'■ ,

\\ /

1

\>

1

2

1

2

щ г

1

1

FT-11, FT-12, FT-13, FT-15 (тип корпуса панельный)

^ А

m

Л

i | \ ' i-:, i ■

г

FT-11, FT-12, FT-13, FT-15, FT-11D, FT-12D, FT-13D, FT-15D (корпус из нержавеющей стали) Рисунок 3 - Схема пломбировки (1 - разрушаемая наклейка, 2 - свинцовая пломба)

'

2

и/

Я-

FT-16

J11S

1

\

: fCZ&

-'-к

■ Г -/

1

- i -. . А

\

ч / i

L?

2

1

FT-16D

Рисунок 4 - Схема пломбировки (1 - разрушаемая наклейка, 2 - свинцовая пломба)

Программное обеспечение

Программное обеспечение (ПО) приборов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами. Идентификационным признаком ПО служит номер версии, который отображается на дисплее прибора при его включении.

ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Изменение ПО приборов через интерфейс пользователя невозможно. Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, предотвращающей доступ к переключателю настройки и юстировки, расположенному на печатной плате внутри пломбируемого корпуса прибора. Доступ к параметрам настройки и юстировки возможен только при нарушении пломб и изменении положения переключателя настройки и юстировки. Кроме того для контроля изменений законодательно контролируемых параметров предусмотрен несбрасываемый счетчик, защищенный паролем и переключателем настроек. Энергонезависимая память защищена переключателем настройки и паролем.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «С» по МИ 3286-2010.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Таблица 2— Метрологические характеристики

220 +10 % 220 -15%

.. 50 ± 1 .. 9 - 12

Параметры электропитания от сети переменного тока:

напряжение, В..............................................................................................................

частота, Гц....................................................................................................................

Параметры электропитания от источника постоянного тока (аккумуляторной батареи) напряжение, В..............................................................................................................

Знак утверждения типа

Знак утверждения типа наносится на маркировочную табличку, расположенную на задней стенке прибора, а также на титульный лист эксплуатационной документации.

Комплектность

Прибор весоизмерительный .....

Руководство по эксплуатации ..

Методика поверки .....................

Поверка

осуществляется в соответствии с документом МП 58487-14 «ГСИ. Приборы весоизмерительные FT. Методика поверки», утвержденным ФГУП «ВНИИМС» 11.08.2014 г.

Идентификационные данные, а также процедура идентификации программного обеспечения приведены в руководстве по эксплуатации.

1 шт. 1 экз. 1 экз.

Основные средства поверки:

-    калибратор К3607, класс точности 0,025 или

-    калибратор К3608, предел допускаемой приведенной погрешности установки коэффициента преобразования ±0,01 % при питании измерительной части калибратора напряжением постоянного тока или

-    калибратор постоянного напряжения, класса точности не более 0,005, например

В1-12.

Сведения о методах измерений

«Приборы весоизмерительные FT. Руководство по эксплуатации»

Нормативные и технические документы, устанавливающие требования к приборам весоизмерительным FT

1.    ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

2.    ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».

3.    Техническая документация фирмы «Flintec GmbH», Германия.

Рекомендации к применению

Осуществление торговли.
